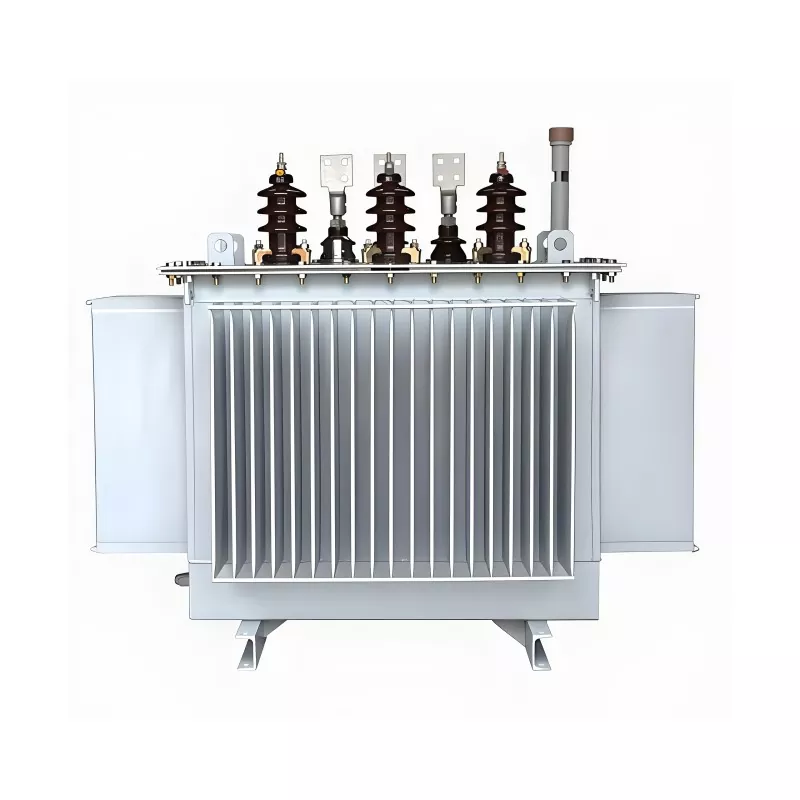

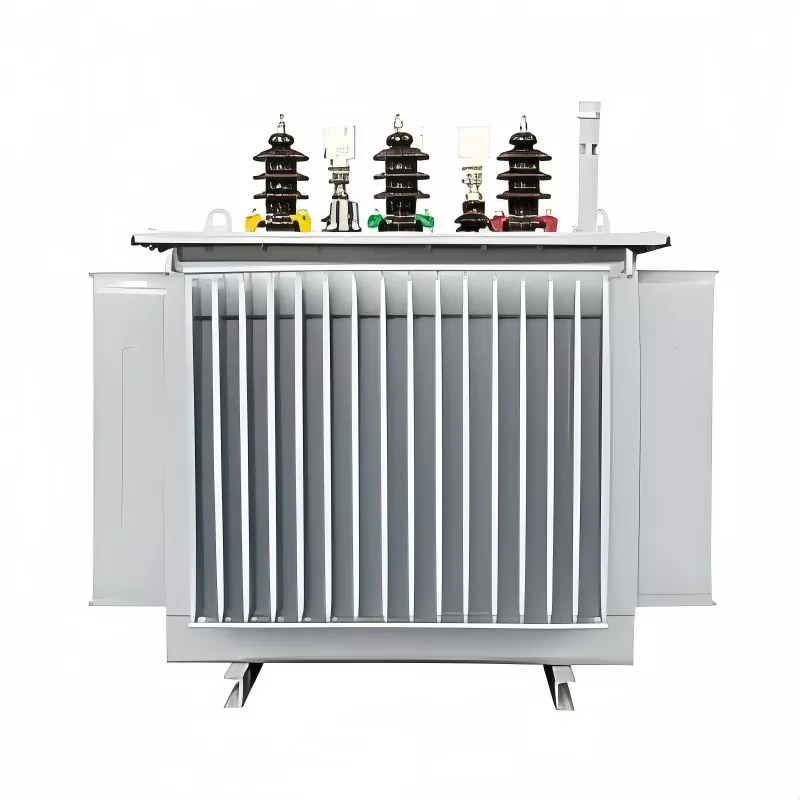

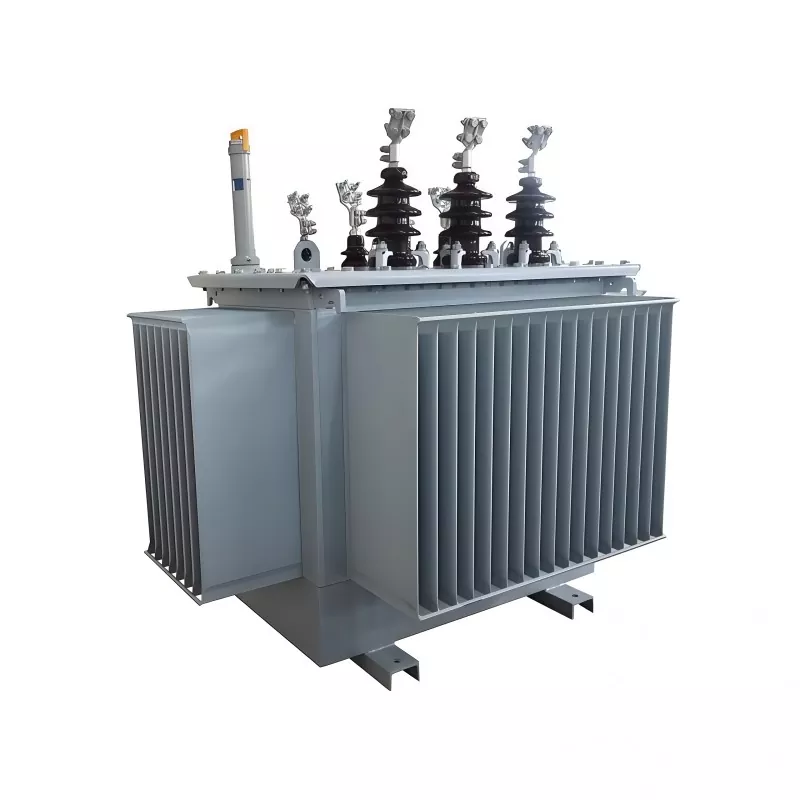

หม้อแปลงแช่น้ำมันสามเฟส 100KVA 20KV

หม้อแปลงไฟฟ้าแบบแช่น้ำมันสามเฟสขนาด 100KVA 20KV ผลิตในจีนโดย GUANGBIAN มีความโดดเด่นด้วยกลุ่มการเชื่อมต่อ Yzn5 เป็นการกำหนดค่าการเชื่อมต่อที่ขดลวดไฟฟ้าแรงสูงใช้การเชื่อมต่อแบบสตาร์ (การเชื่อมต่อแบบ Y) ขดลวดแรงดันไฟฟ้าต่ำใช้การเชื่อมต่อแบบซิกแซก (ได้มาจากการเชื่อมต่อแบบเดลต้า) จุดที่เป็นกลางบนด้านแรงดันไฟฟ้าต่ำจะถูกดึงออกมา และความสัมพันธ์ของเฟสระหว่างขดลวดแรงดันสูงและแรงดันไฟฟ้าต่ำจะถูกระบุโดยใช้ "วิธีการนาฬิกา"

ลูกค้าของเราใช้หม้อแปลงสามเฟสนี้ในเวิร์กช็อปเครื่องมือเครื่องจักรที่มีความแม่นยำซึ่งต้องการคุณภาพแหล่งจ่ายไฟสูง ช่วยลดความล้มเหลวของอุปกรณ์ที่เกิดจากการรบกวนฮาร์มอนิก

โดยทั่วไปจะมีการติดตั้งใน:

ระบบจำหน่ายไฟฟ้าอุตสาหกรรม

โครงการผลิตไฟฟ้าในชนบท

สถานีย่อยขนาดเล็ก

โครงสร้างพื้นฐานและสถานที่ก่อสร้าง

เครือข่ายพลังงานเชิงพาณิชย์และสาธารณูปโภค

เมื่อเปรียบเทียบกับหม้อแปลงชนิดแห้ง หม้อแปลงแบบจุ่มน้ำมันให้ประสิทธิภาพการระบายความร้อนที่ดีกว่าและความต้านทานโอเวอร์โหลดที่สูงกว่า ทำให้เหมาะสำหรับการใช้งานกลางแจ้งและงานหนักมากกว่า

คุณสมบัติและข้อดีที่สำคัญ

1. ประสิทธิภาพที่มั่นคงในระบบแรงดันไฟฟ้าปานกลาง 20KV

ออกแบบมาสำหรับเครือข่ายการจ่ายไฟ 20KV รับประกันการแปลงแรงดันไฟฟ้าที่เสถียรและการทำงานที่เชื่อถือได้แม้ภายใต้สภาพกริดที่ผันผวน ช่วยปรับปรุงความเสถียรของระบบไฟฟ้าโดยรวมและการปกป้องอุปกรณ์

2. ประสิทธิภาพสูงพร้อมการสูญเสียพลังงานต่ำ

การออกแบบแกนและขดลวดที่ได้รับการปรับปรุงให้เหมาะสมช่วยลดการไม่มีโหลดและการสูญเสียโหลดได้อย่างมาก ซึ่งช่วยลดการใช้พลังงานและต้นทุนการดำเนินงานในระยะยาว

3. การระบายความร้อนด้วยน้ำมันเพื่อการกระจายความร้อนที่แข็งแกร่ง

ระบบระบายความร้อนแบบจุ่มน้ำมัน ONAN ช่วยให้มั่นใจในการระบายความร้อนอย่างมีประสิทธิภาพ รองรับการทำงานเต็มโหลดอย่างต่อเนื่อง และยืดอายุการใช้งานของฉนวน

4. แรงเกินพิกัดและความแรงของการลัดวงจรสูง

สร้างขึ้นสำหรับสภาพแวดล้อมทางอุตสาหกรรม โดยทนทานต่อไฟกระชากในการสตาร์ทของมอเตอร์และความเค้นจากการลัดวงจร จึงรับประกันการทำงานที่ปลอดภัยและมีเสถียรภาพภายใต้สภาวะโหลดหนัก

5. โครงสร้างที่กะทัดรัดติดตั้งง่าย

การออกแบบที่ประหยัดพื้นที่พร้อมการติดตั้งที่ง่ายดายและความต้องการการบำรุงรักษาต่ำ ทำให้เหมาะสำหรับโครงการจำหน่ายไฟฟ้าทั้งใหม่และโครงการติดตั้งเพิ่ม

พารามิเตอร์ผลิตภัณฑ์

ข้อกำหนดด้านสภาพแวดล้อมในการทำงาน

1. ช่วงอุณหภูมิ

○ การทำงานมาตรฐาน: -25°C ~ 45°C

◦ อุณหภูมิแวดล้อมจะต้องไม่เกิน 40 ℃ สำหรับการทำงานต่อเนื่องในระยะยาว (เพื่อให้แน่ใจว่า ONAN จะเย็นลง ประสิทธิภาพ)

2. ความชื้นสัมพัทธ์

◦ สูงสุด 95% (ที่อุณหภูมิแวดล้อม 25°C)

3. ระดับความสูง

การปรับมาตรฐาน: ≤1,000ม. เหนือระดับน้ำทะเล

o การปรับแต่งระดับความสูง: ≤3000ม. (พร้อมฉนวนที่ได้รับการปรับปรุงและการกระจายความร้อนที่เหมาะสม เป็นทางเลือก)

4. สถานที่ติดตั้ง

◦ ในร่มหรือกลางแจ้ง (การติดตั้งภายนอกอาคารต้องใช้ระดับการป้องกัน IP23 หรืออุปกรณ์เสริม; IP20 เริ่มต้นภายในอาคาร)

- อยู่ห่างจากแหล่งกำเนิดก๊าซและฝุ่นที่ไวไฟ ระเบิด มีฤทธิ์กัดกร่อน

◦ ไม่มีการสั่นสะเทือนที่รุนแรง (ความเร่งการสั่นสะเทือน ≤0.1g) หรือผลกระทบทางกล

5. สภาพการระบายอากาศ

◦ พื้นที่ระบายอากาศที่เพียงพอ: ระยะห่าง ≥0.5 ม. รอบหม้อแปลงเพื่อการไหลเวียนของอากาศตามธรรมชาติ (สำคัญสำหรับ โอนัน คูลลิ่ง)

◦ หลีกเลี่ยงพื้นที่ปิดที่ไม่มีอากาศไหลเวียนเพื่อป้องกันความร้อนสูงเกินไป

6. สภาพแวดล้อมโครงข่ายไฟฟ้า

ความเข้ากันได้ของความถี่: 50Hz / 60Hz ความถี่คู่ที่ปรับได้

◦ ความผันผวนของแรงดันไฟฟ้า: ≤±5% ของแรงดันไฟฟ้าอินพุตที่กำหนด (20KV) เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพ

มันแก้ปัญหาอะไรได้บ้าง?

ในระบบจำหน่ายไฟฟ้าจริง ความล้มเหลวของอุปกรณ์มักเกิดจากแรงดันไฟฟ้าที่ไม่เสถียร ไฟกระชากเกินพิกัด และการสะสมความร้อน

หม้อแปลงไฟฟ้านี้ออกแบบมาเพื่อแก้ปัญหา:

● ความไม่เสถียรของแรงดันไฟฟ้าในเครือข่ายแรงดันไฟฟ้าปานกลาง 20KV

● มอเตอร์สตาร์ทกระทบบ่อยในระบบอุตสาหกรรม

● ปัญหาความร้อนสูงเกินไประหว่างการทำงานต่อเนื่อง

● การสูญเสียพลังงานในการกระจายพลังงานในระยะยาว

● ประสิทธิภาพที่ไม่น่าเชื่อถือในสภาพแวดล้อมกลางแจ้งที่รุนแรง

ด้วยการจัดการปัญหาระดับระบบเหล่านี้ จึงรับประกันการส่งพลังงานที่เสถียรและมีประสิทธิภาพในการใช้งานที่มีความต้องการสูง

โรงงานของเรา

การประชุมเชิงปฏิบัติการเกี่ยวกับโลหะแผ่น

เวิร์คช็อปการม้วนฟอยล์

การประชุมเชิงปฏิบัติการที่คดเคี้ยว

การประชุมเชิงปฏิบัติการเตาอบคดเคี้ยว

การประชุมเชิงปฏิบัติการการประกอบหม้อแปลงไฟฟ้า

การประชุมเชิงปฏิบัติการการว่าจ้างหม้อแปลง

เหตุใดจึงเลือกหม้อแปลงไฟฟ้าแบบแช่น้ำมัน

เมื่อเปรียบเทียบกับหม้อแปลงชนิดแห้ง หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันมี:

● ประสิทธิภาพการกระจายความร้อนดีขึ้น

● ความจุเกินพิกัดที่สูงขึ้น

● อายุการใช้งานยาวนานขึ้น

● ประสิทธิภาพมีเสถียรภาพมากขึ้นภายใต้ภาระหนัก

สำหรับระบบจำหน่าย 20KV การออกแบบแบบจุ่มน้ำมันมักเป็นโซลูชันที่ต้องการสำหรับการใช้งานกลางแจ้งและอุตสาหกรรม

การควบคุมคุณภาพและการประกันการผลิต

หม้อแปลงแต่ละตัวผลิตขึ้นภายใต้ขั้นตอนการควบคุมคุณภาพที่เข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและการปฏิบัติตามความปลอดภัย

การทดสอบประกอบด้วย:

● การทดสอบประสิทธิภาพทางไฟฟ้าเป็นประจำ

● การทดสอบความต้านทานของฉนวน

● การทดสอบการเพิ่มขึ้นของอุณหภูมิ

● การทดสอบการสูญเสียโหลดและไม่มีการโหลด

● ทนต่อการประเมินการลัดวงจร

การผลิตเป็นไปตามมาตรฐานสากลเพื่อให้มั่นใจในความน่าเชื่อถือในตลาดโลก

การบำรุงรักษาและอายุการใช้งาน

หม้อแปลงไฟฟ้าแบบแช่น้ำมันสามเฟส 100KVA 20KV ได้รับการออกแบบมาเพื่อความต้องการการบำรุงรักษาต่ำ ด้วยการติดตั้งที่เหมาะสมและการตรวจสอบตามระยะเวลา อายุการใช้งานอาจเกิน 20-25 ปี

การบำรุงรักษาที่แนะนำได้แก่:

● การตรวจสอบสภาพน้ำมันเป็นประจำ

● การตรวจสอบการเชื่อมต่อเทอร์มินัล

● การตรวจสอบอุณหภูมิ

● การทำความสะอาดส่วนประกอบภายนอก

คำถามที่พบบ่อย

1. หม้อแปลงไฟฟ้ารุ่นนี้สามารถทำงานต่อเนื่องตลอด 24 ชั่วโมงได้หรือไม่?

ใช่ ได้รับการออกแบบมาเพื่อการทำงานต่อเนื่องภายใต้สภาวะโหลดที่กำหนด

2. หม้อแปลงขนาด 100KVA เหมาะสำหรับติดตั้งภายนอกอาคารหรือไม่?

ใช่ หม้อแปลงจุ่มน้ำมันเหมาะสำหรับสภาพแวดล้อมทั้งภายในและภายนอก

3. สามารถปรับแต่งแรงดันไฟฟ้าได้หรือไม่?

ใช่ แรงดันไฟฟ้าหลักและรองสามารถปรับแต่งได้ตามความต้องการของโครงการ

4. ข้อได้เปรียบหลักของความเข้ากันได้ของระบบ 20KV คืออะไร?

ช่วยให้สามารถบูรณาการเข้ากับเครือข่ายการกระจายแรงดันไฟฟ้าปานกลางได้อย่างมีเสถียรภาพพร้อมลดการสูญเสียการส่งผ่าน

หม้อแปลงไฟฟ้าแบบแช่น้ำมันสามเฟส 100KVA 20KV เป็นโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับระบบจำหน่ายไฟฟ้าแรงดันปานกลาง ด้วยความสามารถในการรับน้ำหนักเกินที่แข็งแกร่ง การออกแบบที่สูญเสียพลังงานต่ำ และโครงสร้างการทำความเย็นแบบฝังน้ำมันที่ทนทาน จึงให้ประสิทธิภาพระยะยาวที่มั่นคงสำหรับการใช้งานในอุตสาหกรรมและสาธารณูปโภคทั่วโลก
