SWER หม้อแปลงไฟฟ้าแบบเสาเดี่ยว

หม้อแปลงไฟฟ้าแบบติดตั้งเสาเดี่ยว SWER จาก Zhejiang Guangbian Electric Power Technology Co., Ltd เป็นโซลูชันการกระจายประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบไฟฟ้าในชนบทและระยะไกลแบบ Single Wire Earth Return (SWER) ด้วยความเชี่ยวชาญด้านการผลิตหม้อแปลงไฟฟ้าที่มีมากว่า 20 ปี และการปฏิบัติตามมาตรฐานระดับโลกอย่างเต็มรูปแบบ Guangbian จึงมอบการแปลงแรงดันไฟฟ้าที่เสถียร ปลอดภัย และคุ้มค่าสำหรับสภาพแวดล้อมแบบนอกกริดและแบบกริดอ่อนแอ

หม้อแปลงไฟฟ้าแบบติดตั้งเสาเดี่ยว SWER คืออะไร?

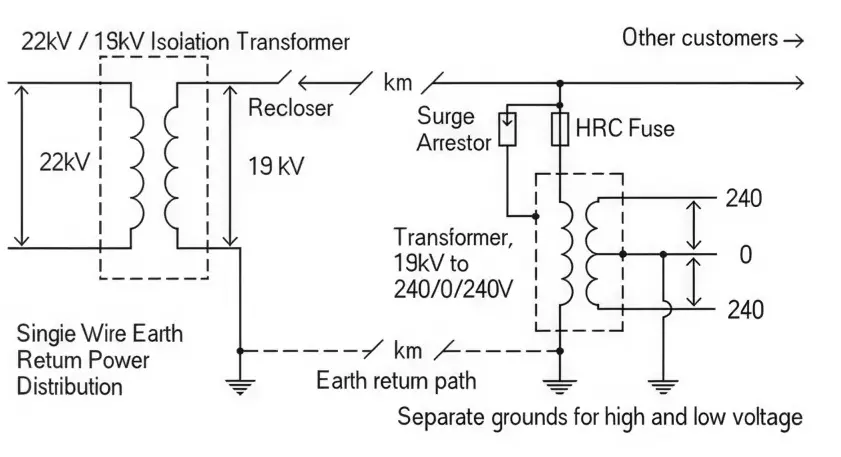

หม้อแปลงไฟฟ้าแบบติดตั้งเสาเดี่ยว SWER เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งเสาแบบพิเศษซึ่งใช้ในระบบส่งกลับดินแบบสายเดี่ยว โดยทั่วไปจะใช้ในโครงการผลิตไฟฟ้าในชนบทที่ไม่มีโครงสร้างพื้นฐานแบบสามเฟสแบบดั้งเดิม

โดยจะลดระดับการกระจายแรงดันไฟฟ้าปานกลางไปสู่แรงดันไฟฟ้าต่ำสำหรับการใช้งานที่อยู่อาศัย เกษตรกรรม และอุตสาหกรรมขนาดเล็กอย่างมีประสิทธิภาพ

มีการใช้กันอย่างแพร่หลายในกริดระยะไกลเนื่องจาก:

● โครงสร้างการติดตั้งที่เรียบง่าย

● ลดต้นทุนโครงสร้างพื้นฐาน

● ประสิทธิภาพสูงในการกระจายทางไกล

● การปรับตัวที่แข็งแกร่งในภูมิประเทศชนบท

อะไรทำให้หม้อแปลง SWER นี้แตกต่าง?

หม้อแปลงมาตรฐานส่วนใหญ่ไม่ได้รับการออกแบบโดยคำนึงถึงหลักการทำงานของ SWER ผลลัพธ์? ฉนวนพังก่อนกำหนด แรงดันไฟฟ้าไม่เสถียร การตรวจสอบล้มเหลว และอายุการใช้งานสั้นลงอย่างมาก GUANGBIAN ออกแบบหน่วยนี้โดยเฉพาะสำหรับความต้องการของเครือข่าย SWER โดยขจัดปัญหาเหล่านี้ตั้งแต่ต้นจนจบ

อะไรที่ทำให้หน่วยนี้แตกต่าง?

การออกแบบที่คดเคี้ยวปรับให้เหมาะกับหน้าที่ SWER：

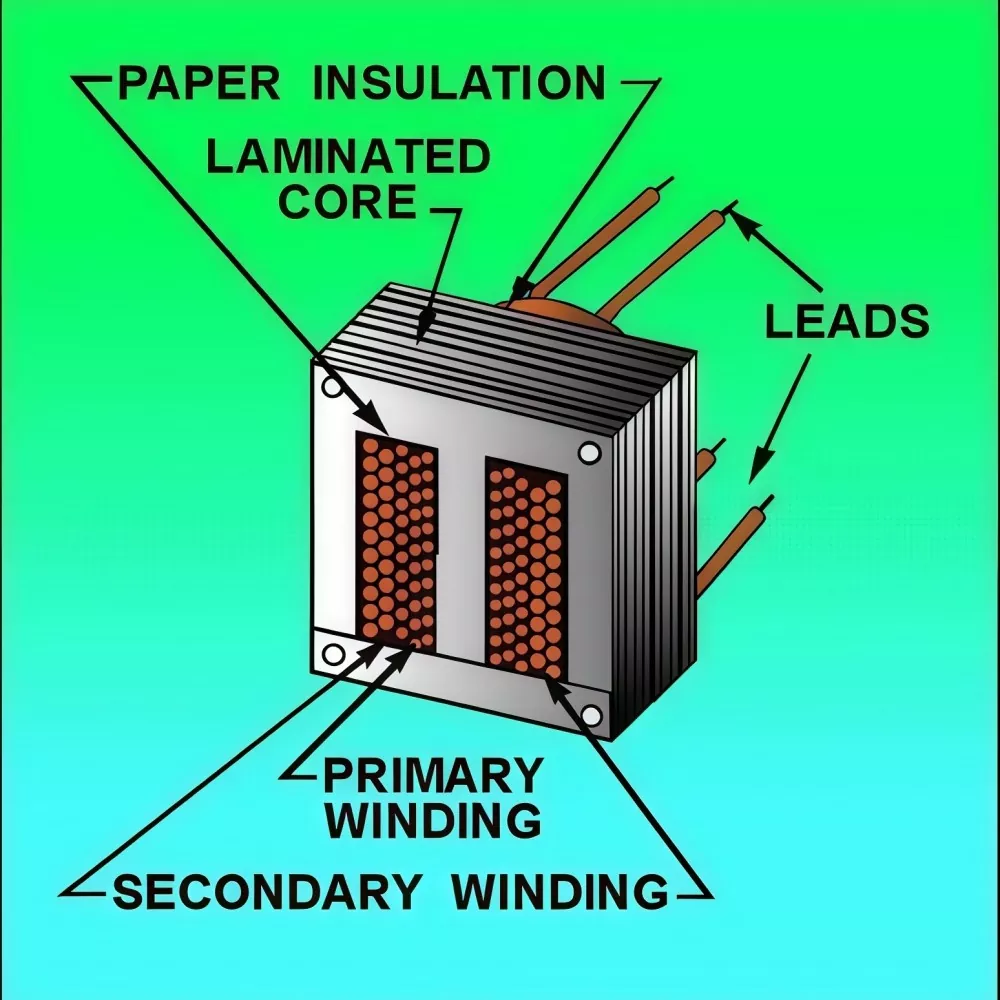

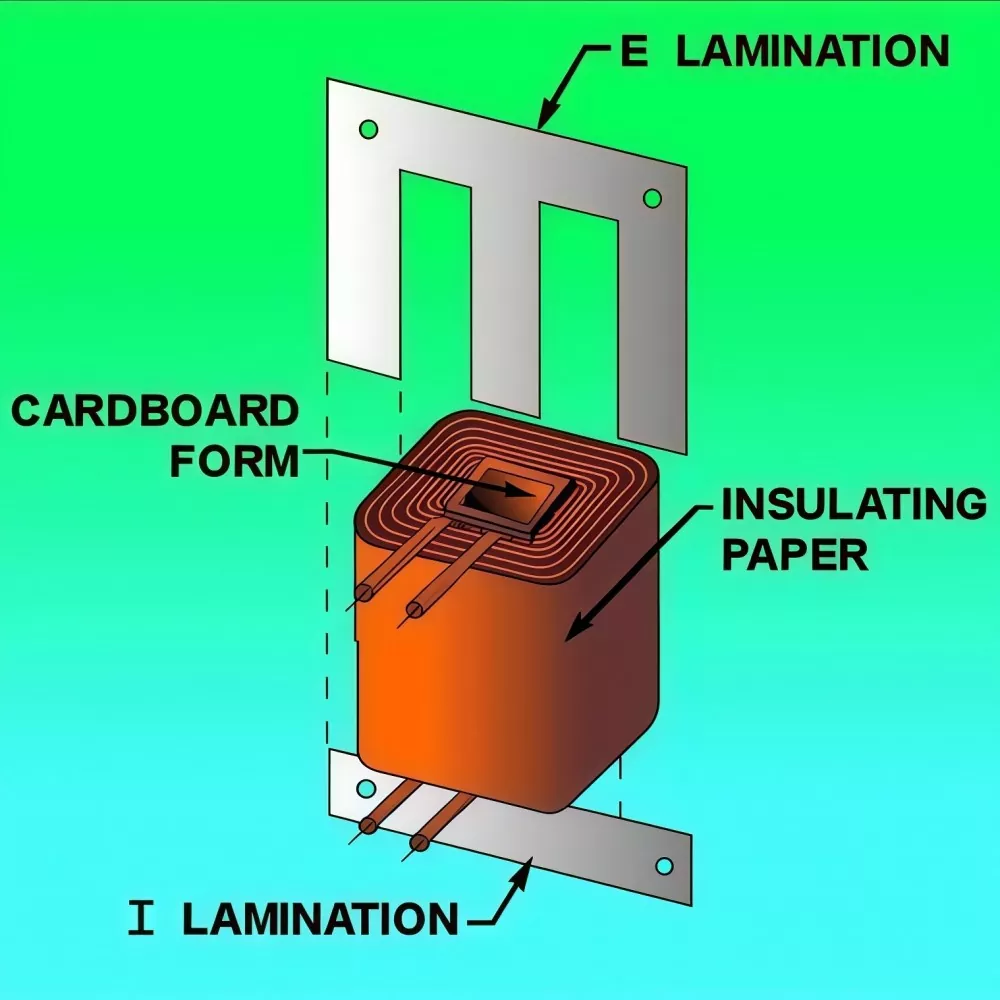

ขดลวดของหม้อแปลงไฟฟ้าแบบติดตั้งขั้วเดี่ยว SWER ได้รับการปรับให้เหมาะสมกับสภาวะแรงดันไฟฟ้าเฉพาะของ SWER แทนที่จะใช้โครงสร้างฉนวนที่สม่ำเสมอ

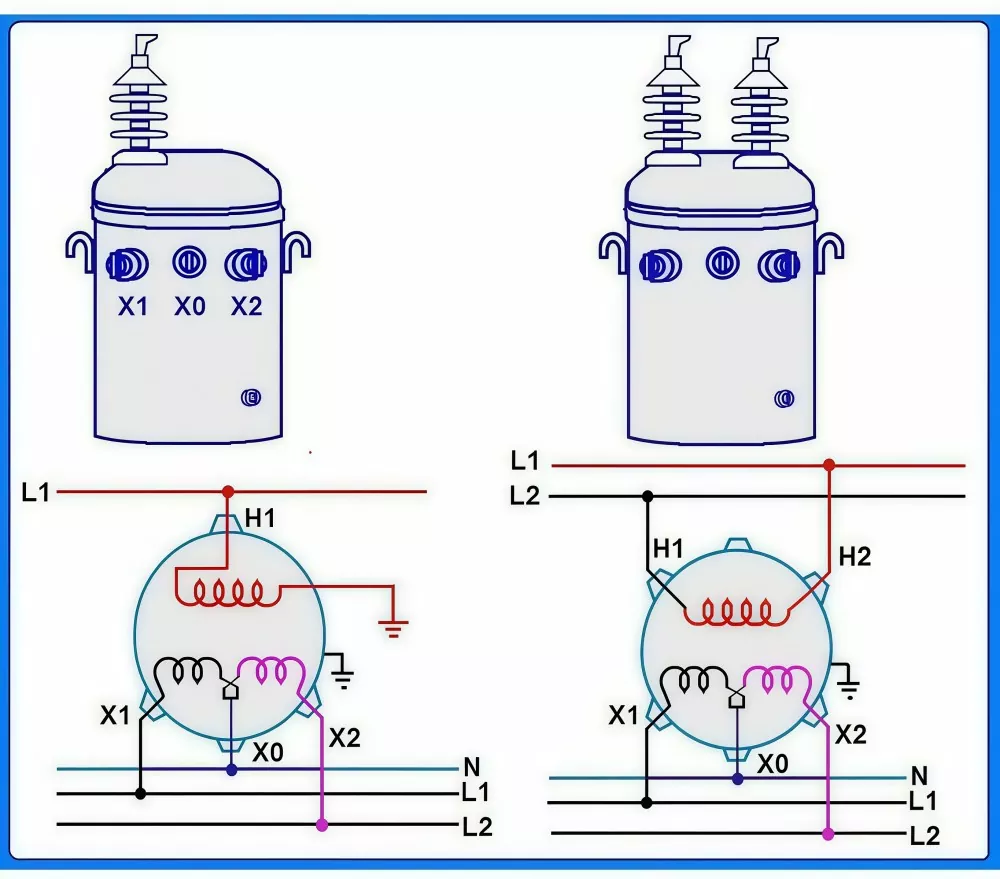

การออกแบบฉนวนไล่ระดับจากเทอร์มินัล A (เส้น) ถึงเทอร์มินัล X (สายดิน)

ขั้วต่อเสริมแรงสำหรับความเค้นแรงดันไฟฟ้าในสายต่อเนื่อง

ฉนวนแบบก้าวหน้าที่จับคู่กับระดับแรงดันไฟฟ้าของขดลวดจริง

ขั้วต่อ X ได้รับการเสริมความแข็งแกร่งสำหรับการต่อสายดินของเสาโดยตรง

สร้างขึ้นสำหรับสภาวะแรงดันไฟฟ้า SWER ที่ไม่สมมาตร ไม่เหมือนหม้อแปลงมาตรฐาน

This design improves reliability and insulation safety in rural SWER distribution systems.

หม้อแปลงไฟฟ้าเฟสเดียวแบบดั้งเดิมใช้ฉนวนกึ่งฉนวนที่สม่ำเสมอทั่วทั้งขั้วทั้งสอง ในหน้าที่ของ SWER ซึ่งหมายความว่าความเครียดของฉนวนจะเพิ่มขึ้นเป็นสองเท่า และความล้มเหลวมักเกิดขึ้นภายใน 3-5 ปี แนวทางเฉพาะของ GUANGBIAN ช่วยรักษาความเครียดของฉนวนให้อยู่ภายในขีดจำกัดการออกแบบตลอดอายุการใช้งานของหม้อแปลงไฟฟ้า

การตั้งค่าสายดินช่วยให้แรงดันไฟฟ้าคงที่ได้อย่างไร？

● หน้าตัดของขั้วต่อสายดินขนาดใหญ่พิเศษช่วยลดความต้านทานของเส้นทางดินและปรับปรุงความเสถียรในการส่งคืนกระแสไฟฟ้า

● ความต้านทานต่ำช่วยป้องกันความเสี่ยงในการเชื่อมต่อที่หลวมและความร้อนสูงเกินไปในพื้นที่

● รับประกันเส้นทางกระแส SWER แบบวงปิดที่เสถียร โดยมีความผันผวนของแรงดันไฟฟ้าเอาท์พุตภายใน ±2%

● ขดลวดเป็นไปตามมาตรฐานการติดฉลากขั้วต่อ IEC A/X ช่วยป้องกันข้อผิดพลาดในการเดินสายไฟ เช่น การกลับขั้ว และรับประกันการติดตั้ง SWER ที่ถูกต้อง

การควบคุมแรงดันไฟฟ้าทางไกล:

● ติดตั้งเครื่องเปลี่ยนแทปแบบไม่มีโหลด 5 ตำแหน่ง (ช่วง 18kV–20kV)

● ชดเชยแรงดันไฟฟ้าตกคร่อมสายจ่าย SWER ยาว

● รักษาเอาต์พุต 240V ที่เสถียรตั้งแต่ต้นจนจบบรรทัด

● การตั้งค่าการแตะทั้งหมดได้รับการปรับเทียบจากโรงงานภายใต้มาตรฐานความแม่นยำของ IEC

สิ่งนี้ทำให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอและการปกป้องอุปกรณ์ปลายน้ำในเครือข่ายไฟฟ้าในชนบทระยะไกล

มันจะทนทานได้อย่างไรในสภาวะที่ยากลำบาก?

ตัวเครื่องปิดผนึกแบบแช่น้ำมันช่วยป้องกันน้ำและฝุ่น รับมือกับการเปลี่ยนแปลงของอุณหภูมิ และป้องกันรังสียูวี โดยจะมีอุณหภูมิตั้งแต่ -40°C ไปจนถึง +55°C ดังนั้นที่ราบสูง ทุ่งหญ้าเลี้ยงสัตว์แบบเปิด พื้นที่ป่า และที่ราบในทะเลทราย ทั้งหมดนี้จึงอยู่ภายในหน้าต่างการทำงานโดยไม่มีการดัดแปลงพิเศษใดๆ

ONAN คูลลิ่ง ย่อมาจาก น้ำมัน อากาศธรรมชาติ ไม่ต้องใช้พัดลม ไม่มีปั๊ม ไม่มีอะไรหมุนหรือเสื่อมสภาพ พอยึดเข้ากับเสาแล้วมันก็ดูแลตัวเองได้ค่อนข้างดี สำหรับชั่วโมงทำงานของทีมงานที่อยู่ห่างจากรถบรรทุกบริการที่ใกล้ที่สุด ส่งผลให้ค่าบำรุงรักษาต่ำกว่าอายุการใช้งานของหน่วยอย่างมาก

เป็นไปตามมาตรฐานสากล

ทุกยูนิตได้รับการออกแบบ สร้าง และทดสอบตามมาตรฐาน IEC 60076 ซึ่งเป็นมาตรฐานที่ได้รับการยอมรับทั่วโลกสำหรับหม้อแปลงไฟฟ้ากำลัง มีเอกสารและการตรวจสอบย้อนกลับจากโรงงาน

รายงานผลการทดสอบจากโรงงานฉบับเต็มจะมาพร้อมกับหม้อแปลงแต่ละตัว ซึ่งมีประโยชน์เมื่อคุณประมูลโครงการหรือจำเป็นต้องผ่านการตรวจสอบ

ระบบ SWER มองเห็นข้อผิดพลาดของกราวด์เฟสเดียวแตกต่างจากกริดมาตรฐาน หม้อแปลงนี้ได้รับพิกัดให้รับกระแสไฟฟ้า 20 เท่าเป็นเวลา 2 วินาทีเต็มภายใต้สภาวะความผิดปกติเหล่านั้น เมื่อจับคู่กับการป้องกันสายแบบมาตรฐาน จะช่วยขจัดข้อผิดพลาดได้อย่างรวดเร็วและป้องกันไม่ให้อุปกรณ์เสียหาย

มันถูกใช้ที่ไหน?

หม้อแปลงไฟฟ้าแบบติดตั้งเสาเดี่ยว SWER เหมาะสำหรับแหล่งจ่ายไฟในชนบทและระยะไกลที่มีต้นทุนต่ำ:

● การใช้พลังงานไฟฟ้าในชนบท: จ่ายไฟให้บ้านห่างไกลด้วยต้นทุนการก่อสร้างสายที่ต่ำกว่าถึง ~70% เมื่อเทียบกับระบบทั่วไป

● สถานที่ห่างไกลที่ไม่มีคนควบคุม: เสาโทรคมนาคม สถานีตรวจอากาศ จุดตรวจสอบป่าไม้/ไฟ เสาชายแดน

● เกษตรกรรม: เครื่องสูบน้ำ ระบบปศุสัตว์ โรงเรือน และอุปกรณ์ฟาร์มที่กระจัดกระจาย

● ค่ายก่อสร้างและเหมืองแร่: ไฟฟ้าชั่วคราวสำหรับทางหลวง ทางรถไฟ และการทำเหมืองก่อนที่จะขยายโครงข่ายไฟฟ้า

● เกาะและสิ่งอำนวยความสะดวกนอกระบบ: รีสอร์ทขนาดเล็ก สถานีตำรวจ และโครงสร้างพื้นฐานด้านการท่องเที่ยวระยะไกล

โซลูชันที่ใช้งานได้จริงสำหรับพื้นที่ที่การขยายเครือข่ายสามเฟสแบบเดิมไม่คุ้มต้นทุน

เหตุใดหน่วย GUANGBIAN SWER จึงทำงานได้ดีกว่า？

หม้อแปลงมาตรฐานมักจะประสบปัญหาในระบบ SWER ซึ่งนำไปสู่ความเครียดของฉนวน แรงดันไฟฟ้าไม่เสถียร และความต้องการในการบำรุงรักษาที่สูงขึ้น

หม้อแปลงไฟฟ้าแบบติดตั้งเสาเดี่ยว GUANGBIAN SWER ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการใช้งาน SWER:

● การออกแบบขดลวดและฉนวนที่สร้างขึ้นโดยเฉพาะสำหรับสภาวะ SWER

● โครงสร้างการต่อสายดินที่ได้รับการปรับปรุงเพื่อให้กระแสไฟไหลกลับคงที่

● ปรับปรุงความเสถียรของแรงดันไฟฟ้าและความน่าเชื่อถือของระบบ

● ลดปัญหาการบำรุงรักษาและอายุการใช้งานยาวนานขึ้น

● ปฏิบัติตามข้อกำหนดการตรวจสอบได้ง่ายขึ้น

● ออกแบบมาสำหรับการใช้งาน SWER ในโลกแห่งความเป็นจริง ไม่ได้ดัดแปลงมาจากหม้อแปลงรุ่นทั่วไป

มาตรฐานสากลและการประกันคุณภาพ

Zhejiang Guangbian Electric Power Technology Co., Ltd ได้สร้างรากฐานทางเทคนิคที่แข็งแกร่งมาตั้งแต่ปี 2547 โดยพัฒนาจากผู้ผลิตหม้อแปลงในประเทศมาเป็นซัพพลายเออร์ระดับโลก

ข้อดีที่สำคัญ ได้แก่ :

● ประสบการณ์ด้านวิศวกรรมหม้อแปลงไฟฟ้ามากกว่า 20 ปี

● ทีมวิศวกรที่ผ่านการรับรองและมีความเชี่ยวชาญมาตรฐานสากล

● ระบบการผลิตแบบหลายเวิร์กช็อปทำให้มั่นใจได้ถึงการตรวจสอบย้อนกลับของกระบวนการทั้งหมด

● การปรับปรุงการออกแบบ ประสิทธิภาพ และการปฏิบัติตามข้อกำหนดด้านความปลอดภัยอย่างต่อเนื่อง

● การดำเนินการส่งออกอิสระที่จัดตั้งขึ้นในปี 2020

สิ่งนี้ทำให้มั่นใจได้ว่าหม้อแปลงไฟฟ้าแบบติดตั้งเสาเดี่ยว SWER ทุกตัวตรงตามความคาดหวังระดับโลกในด้านความน่าเชื่อถือและความปลอดภัย
