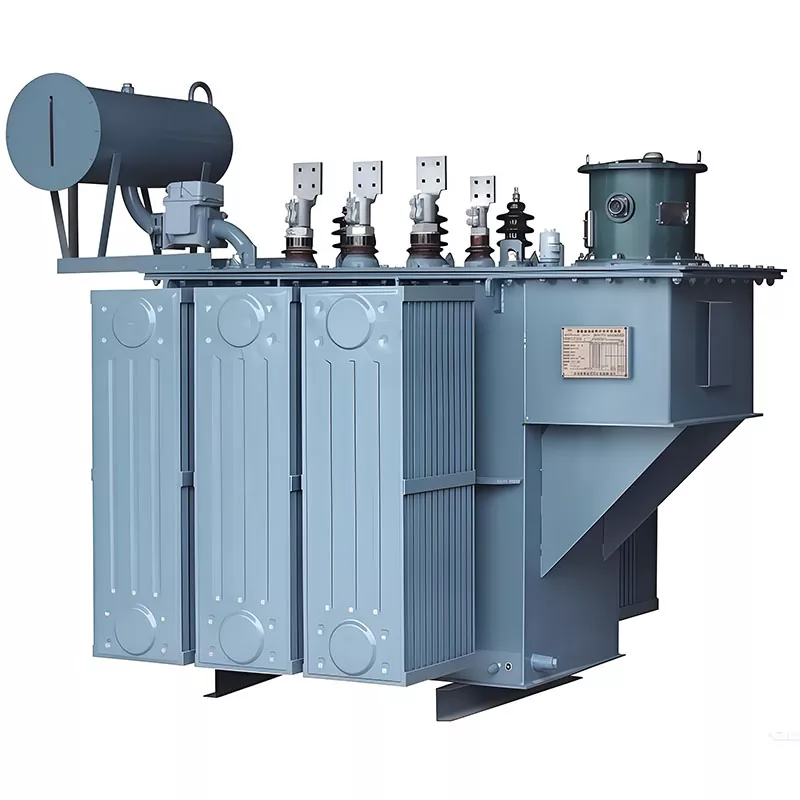

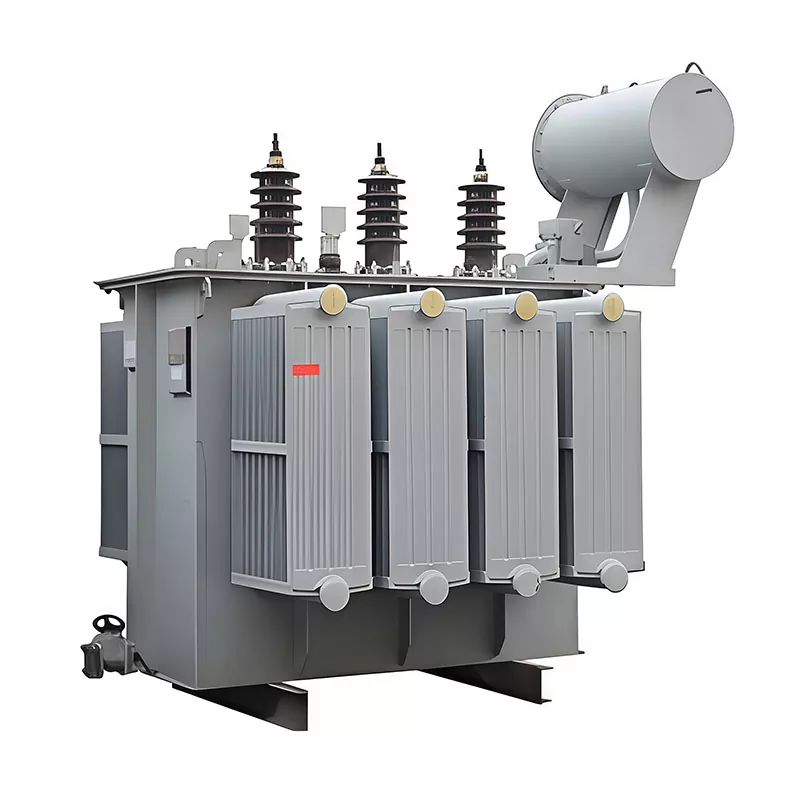

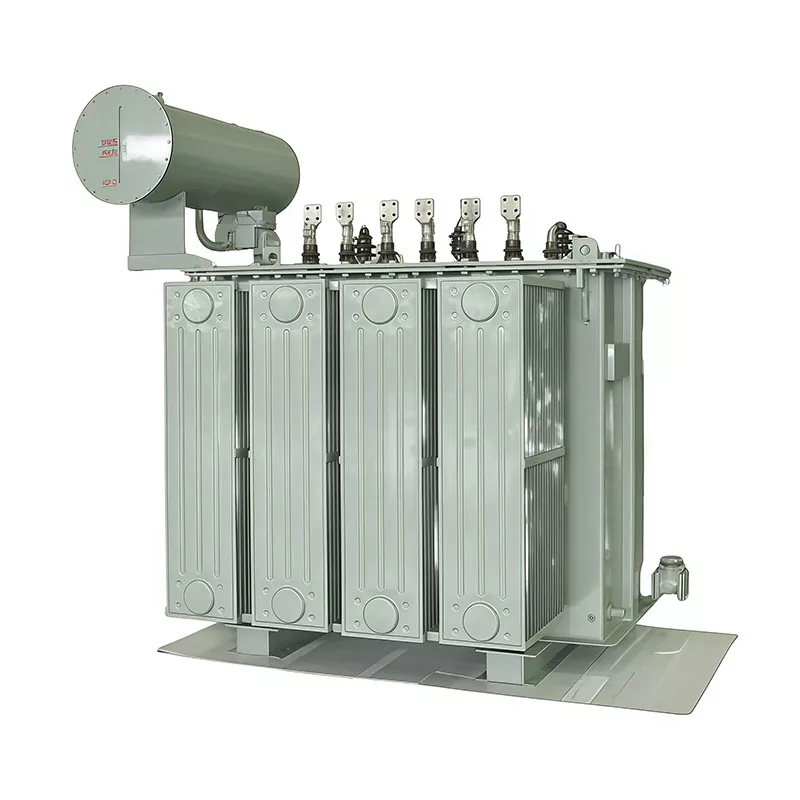

2500kVA 35kV หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบฝังน้ำมันขนาด 2500kVA 35kV เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแบบฝังน้ำมันที่มีความจุพิกัด 2500kVA และพิกัดแรงดันไฟฟ้าด้านข้างสูง 35kV

การใช้น้ำมันฉนวนเพื่อให้ทั้งฉนวนไฟฟ้าและการกระจายความร้อนไปพร้อมๆ กัน จึงสามารถแปลงพลังงานไฟฟ้าแรงสูงให้เป็นพลังงานแรงดันไฟฟ้าปานกลางถึงต่ำได้อย่างน่าเชื่อถือ และมีการใช้กันอย่างแพร่หลายภายในส่วนการจำหน่ายของระบบไฟฟ้า

คุณสมบัติที่สำคัญ:

ประเภท: หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน

ความจุ: 2,500kVA (ความสามารถในการจำหน่ายขนาดกลางถึงขนาดใหญ่)

ระดับแรงดันไฟฟ้า: อินพุตไฟฟ้าแรงสูง 35kV

ฟังก์ชั่น: การแปลงแรงดันไฟฟ้า + การกระจายพลังงาน + แหล่งจ่ายไฟที่เสถียร

วิธีทำความเย็น: อาศัยการหมุนเวียนของน้ำมันหม้อแปลงเพื่อกระจายความร้อน (โดยทั่วไปคือ ONAN)

สถานการณ์การใช้งาน: การกระจายโครงข่ายไฟฟ้า สวนอุตสาหกรรม สถานีไฟฟ้าย่อย โครงการพลังงาน ฯลฯ

ข้อกำหนดการเลือกอุปกรณ์หลัก

ทั่วทั้งเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง แอฟริกา และละตินอเมริกา ความต้องการหม้อแปลงสเต็ปดาวน์ขนาด 35kV/0.4kV ยังคงเพิ่มขึ้นอย่างต่อเนื่อง โดยได้แรงหนุนจากสวนอุตสาหกรรม โครงการอัพเกรดกริด การพัฒนาเชิงพาณิชย์ และการบูรณาการพลังงานหมุนเวียน

สำหรับผู้ซื้อส่วนใหญ่ เกณฑ์การคัดเลือกจะสอดคล้องกัน:

● ประสิทธิภาพการใช้พลังงานสูงและการสูญเสียจากการดำเนินงานต่ำ

● อายุการใช้งานยาวนานภายใต้การทำงานต่อเนื่อง

● การปฏิบัติตามมาตรฐานและการรับรองสากล

● ประสิทธิภาพการทำงานกลางแจ้งที่มั่นคงโดยมีข้อกำหนดการบำรุงรักษาน้อยที่สุด

ซีรีส์ GUANGBIAN S13 (สูงถึง 2,500kVA) ได้รับการออกแบบมาเพื่อตอบสนองความต้องการเหล่านี้ ใช้โครงสร้างขดลวดทองแดงและระบบระบายความร้อน ONAN ซึ่งให้ประสิทธิภาพที่เชื่อถือได้สำหรับการใช้งาน 35kV ด้วยการปฏิบัติตามข้อกำหนด IEC60076 และการกำหนดค่ากลุ่มเวกเตอร์ Dyn11 มาตรฐาน จึงมีการใช้กันอย่างแพร่หลายโดยผู้รับเหมา EPC และผู้รวมระบบในตลาดต่างๆ และโดยทั่วไปจะรวมอยู่ในรายการการเลือกหม้อแปลง 35kV/0.4kV

พารามิเตอร์ทางเทคนิค

หม้อแปลงไฟฟ้า 2500kVA ซีรีส์ S13 — เอกสารข้อมูลทางเทคนิคฉบับสมบูรณ์:

ข้อมูลจำเพาะที่สำคัญด้านล่างสอดคล้องโดยตรงกับข้อกำหนดการจัดซื้อทั่วไป และเรายังเสนอตัวเลือกการปรับแต่งเฉพาะโครงการเมื่อมีการร้องขอ

ข้อดีหลักและจุดเด่นทางเทคนิค

ข้อได้เปรียบที่สำคัญ

ลดการสูญเสียพลังงาน

เมื่อเปรียบเทียบกับหม้อแปลง S9 และ S11 แบบดั้งเดิม ซีรีส์ S13 ลดการสูญเสียขณะไม่มีโหลดได้สูงสุดถึง 30% และการสูญเสียโหลดได้ประมาณ 15% ซึ่งช่วยลดต้นทุนการดำเนินงานในการใช้งานที่ต้องใช้งานอย่างต่อเนื่อง

คุ้มค่าสำหรับโครงการระยะยาว

สำหรับการดำเนินงานด้านอุตสาหกรรมและสาธารณูปโภคตลอด 24 ชั่วโมงทุกวัน การประหยัดพลังงานสามารถลดต้นทุนตลอดอายุการใช้งานได้อย่างมาก และปรับปรุงผลตอบแทนจากการลงทุนเมื่อเวลาผ่านไป

ขดลวดทองแดงปราศจากออกซิเจน 100%

ขดลวดทั้ง HV และ LV ใช้ทองแดงที่มีความบริสุทธิ์สูงเพื่อการนำไฟฟ้าที่ดีขึ้น เสถียรภาพทางความร้อนที่ดีขึ้น และความต้านทานไฟฟ้าลัดวงจรที่แข็งแกร่งขึ้น

ออกแบบมาเพื่อการใช้งานโหลดเต็มอย่างต่อเนื่อง

เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่มีความต้องการสูง หม้อแปลงไฟฟ้าจะรักษาประสิทธิภาพที่มั่นคงภายใต้สภาวะโหลดหนักอย่างต่อเนื่อง

อายุการใช้งานยาวนาน

สร้างด้วยวัสดุฉนวนที่ทนทานและการออกแบบโครงสร้างที่แข็งแกร่งเพื่อรองรับการทำงานที่เชื่อถือได้เป็นเวลา 30 ปีขึ้นไป

เหมาะสำหรับการจัดซื้อหม้อแปลงไฟฟ้าอุตสาหกรรมและสาธารณูปโภค

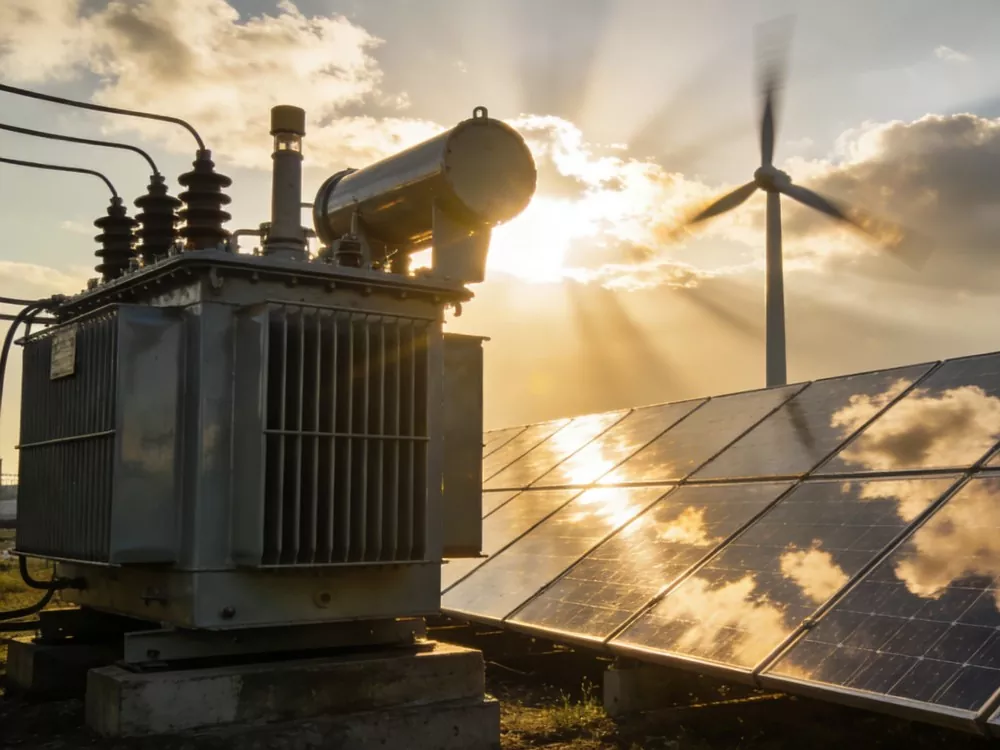

ใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรม ระบบจำหน่ายสาธารณูปโภค โครงการพลังงานแสงอาทิตย์ และเครือข่ายพลังงานโครงสร้างพื้นฐาน

ระบบระบายความร้อน ONAN ที่เชื่อถือได้สำหรับการทำงานที่ต้องบำรุงรักษาต่ำ

การออกแบบการระบายความร้อน ONAN (Oil Natural Air Natural) ทำงานโดยไม่ต้องใช้พัดลมหรือปั๊มเสริม ช่วยลดจุดขัดข้องทางกลไกและข้อกำหนดในการบำรุงรักษา โครงสร้างถังปิดผนึกช่วยปกป้องน้ำมันหม้อแปลงจากอากาศภายนอก ช่วยชะลอการเสื่อมสภาพของน้ำมันและรักษาประสิทธิภาพที่มั่นคงเมื่อเวลาผ่านไป ในการใช้งานจริง หลายยูนิตสามารถทำงานได้นานหลายปีโดยมีการบำรุงรักษาเพียงเล็กน้อย ทำให้เหมาะอย่างยิ่งสำหรับสถานีไฟฟ้าย่อยระยะไกล ระบบไฟฟ้าอุตสาหกรรม และโครงการจำหน่ายสาธารณูปโภค

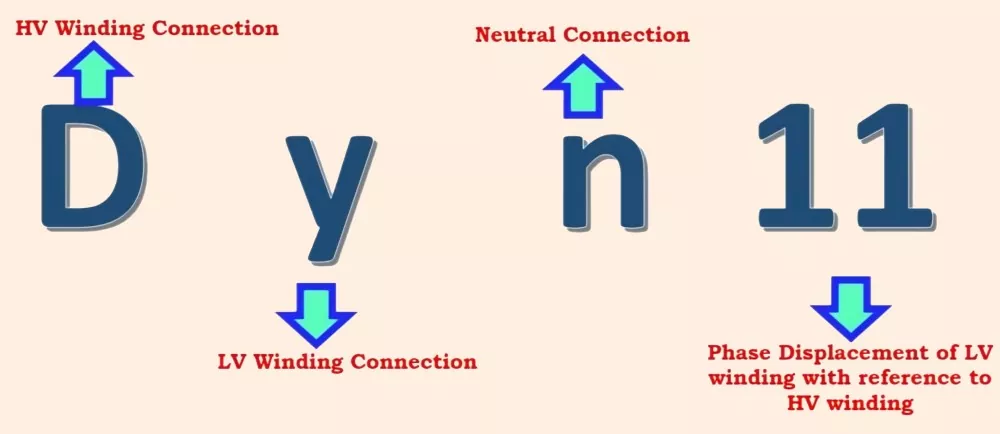

Dyn11 Vector Group - เหตุใดจึงช่วยได้จริงในภาคสนาม

การกำหนดค่า Dyn11 จะระงับกระแสฮาร์มอนิกที่ 3 และลดการเปลี่ยนจุดที่เป็นกลาง นั่นคือสิ่งที่แสดงความไม่เสถียรในโหลดที่ไม่สมดุลในไซต์เชิงพาณิชย์และอุตสาหกรรม นอกจากนี้ยังรองรับการโหลดแบบเฟสเดียวได้ดีขึ้น ซึ่งสร้างความแตกต่างอย่างแท้จริงเมื่อคุณต้องเผชิญกับสภาวะโหลดแบบผสม การประสานงานของรีเลย์ป้องกันจะสะอาดยิ่งขึ้นด้วยกลุ่มเวกเตอร์นี้ โดยเพิ่มชั้นความปลอดภัยให้กับการตั้งค่าระบบไฟฟ้าโดยรวม

พร้อมกลางแจ้งตั้งแต่เริ่มต้น

ถังและสารเคลือบถูกสร้างขึ้นให้ทนทานต่ออุณหภูมิ ความชื้น อากาศเกลือ และฝุ่นสูง ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในสภาวะที่มีความต้องการสูง ระบบป้องกันฟ้าผ่าในตัวช่วยเพิ่มความปลอดภัยในการปฏิบัติงาน

เหมาะสำหรับสถานีย่อยกลางแจ้ง ห้องสวิตช์ไร้คนควบคุม และการติดตั้งระยะไกล หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมัน GUANGBIAN S13-M 2500kVA 35kV ไม่จำเป็นต้องหุ้มหรือป้องกันเพิ่มเติม ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับโครงการจำหน่ายไฟฟ้ากลางแจ้ง

ในฐานะโรงงานหม้อแปลงในจีนและก่อตั้งโรงงานผลิตหม้อแปลงไฟฟ้า GANGBIAN จัดส่งหน่วยต่างๆ ทั่วเอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง แอฟริกา และละตินอเมริกา โดยมีตัวเลือกการปฏิบัติตามข้อกำหนด IEC60076 และการปรับแต่งสำหรับข้อกำหนดเฉพาะของโครงการ ติดต่อขอเอกสารข้อมูลหรือการอภิปรายทางเทคนิค

โรงงานของเรา

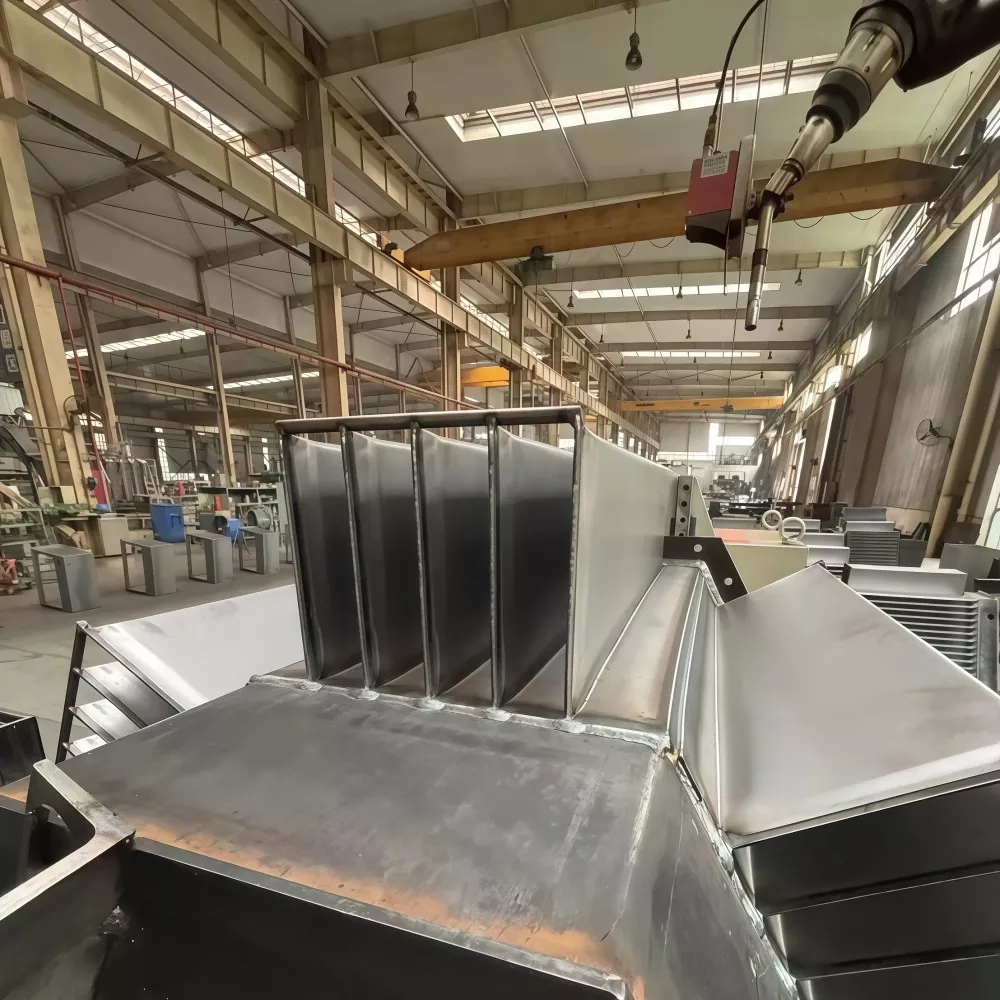

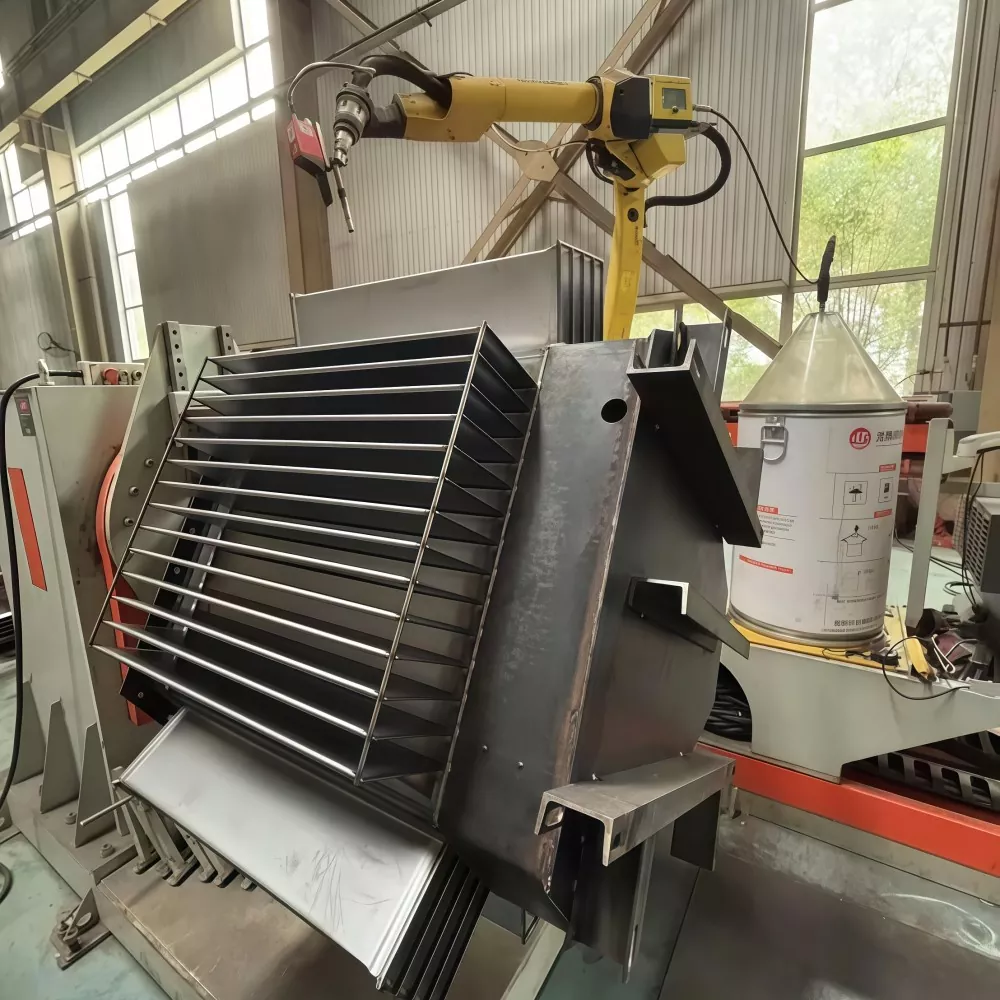

การประชุมเชิงปฏิบัติการเกี่ยวกับโลหะแผ่น

เวิร์คช็อปการม้วนฟอยล์

การประชุมเชิงปฏิบัติการที่คดเคี้ยว

การประชุมเชิงปฏิบัติการเตาอบคดเคี้ยว

การประชุมเชิงปฏิบัติการการประกอบหม้อแปลงไฟฟ้า

การประชุมเชิงปฏิบัติการการว่าจ้างหม้อแปลง

คำถามที่พบบ่อย

1. หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันขนาด 2500kVA 35kV ใช้ทำอะไร?

ใช้เพื่อลดแรงดันไฟฟ้าปานกลางถึงสูง 35kV เพื่อลดแรงดันไฟฟ้าจำหน่ายสำหรับโรงงานอุตสาหกรรม สถานีไฟฟ้าย่อย ระบบพลังงานหมุนเวียน และโครงการโครงสร้างพื้นฐานขนาดใหญ่

2. 2500kVA หมายถึงอะไร?

2500kVA หมายถึงความจุพิกัดของหม้อแปลง ซึ่งบ่งชี้ว่าสามารถรองรับโหลดไฟฟ้าขนาดใหญ่ที่เหมาะสำหรับการกระจายพลังงานระดับอุตสาหกรรมและสาธารณูปโภค

3. เหตุใดจึงใช้น้ำมันในหม้อแปลงชนิดนี้?

น้ำมันฉนวนให้ทั้งฉนวนไฟฟ้าและกระจายความร้อนช่วยเพิ่มประสิทธิภาพการทำความเย็นและยืดอายุการใช้งาน

4. ข้อดีของพิกัด 35kV คืออะไร

35kV เป็นระดับแรงดันไฟฟ้ากระจายทั่วไปในเครือข่ายแรงดันไฟฟ้าปานกลางถึงสูง ให้การส่งสัญญาณระยะไกลที่มีประสิทธิภาพพร้อมการสูญเสียพลังงานที่ลดลง

5. โดยทั่วไปแล้วจะใช้วิธีการทำความเย็นแบบใด?

หน่วยส่วนใหญ่ใช้การระบายความร้อนแบบ ONAN (Oil Natural Air Natural) ซึ่งอาศัยการไหลเวียนของน้ำมันตามธรรมชาติและการระบายความร้อนด้วยอากาศโดยไม่ต้องใช้อุปกรณ์เสริม

6. หม้อแปลงไฟฟ้าชนิดนี้มักติดตั้งที่ไหน?

มีการใช้กันอย่างแพร่หลายในสถานีไฟฟ้าย่อยกลางแจ้ง สวนอุตสาหกรรม การทำเหมืองแร่ โรงไฟฟ้าพลังงานแสงอาทิตย์และพลังงานลม และโครงการขยายโครงข่ายไฟฟ้า

7. อายุการใช้งานนานเท่าไร?

ด้วยการออกแบบและการบำรุงรักษาที่เหมาะสม หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันมักจะใช้งานได้เป็นเวลา 25–30 ปีขึ้นไป

8. ข้อกำหนดการบำรุงรักษาที่สำคัญมีอะไรบ้าง?

การตรวจสอบน้ำมันเป็นประจำ การตรวจสอบอุณหภูมิ และการทดสอบทางไฟฟ้าเป็นระยะเป็นงานบำรุงรักษาหลักเพื่อให้มั่นใจถึงการทำงานที่มั่นคงในระยะยาว
