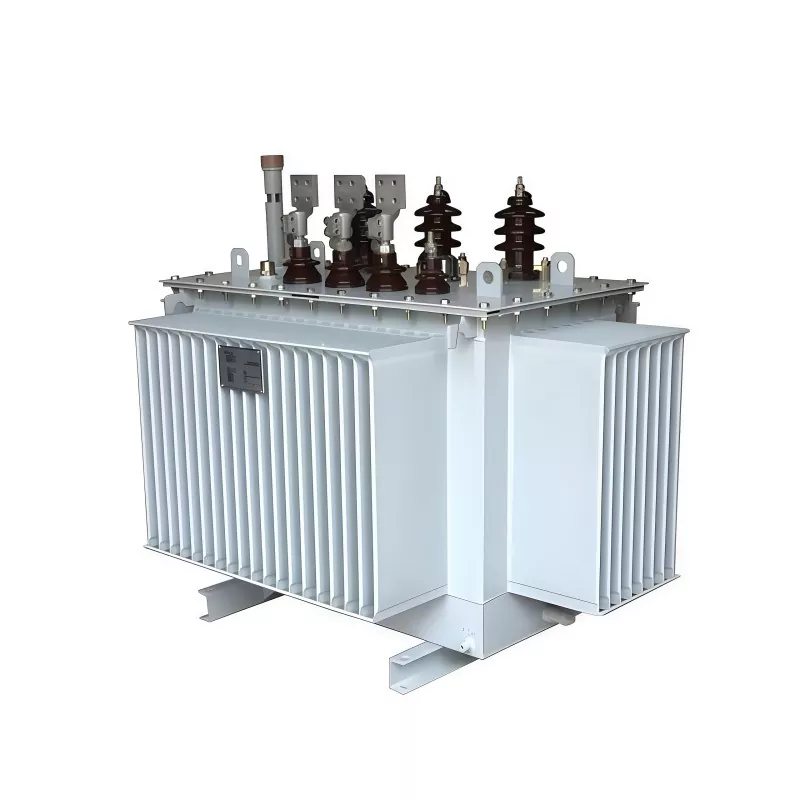

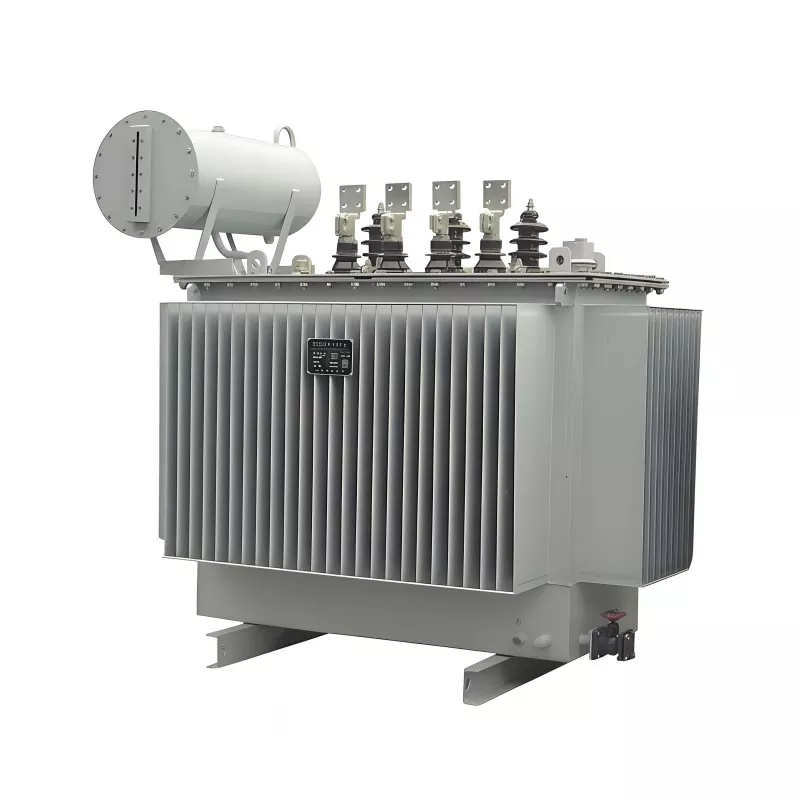

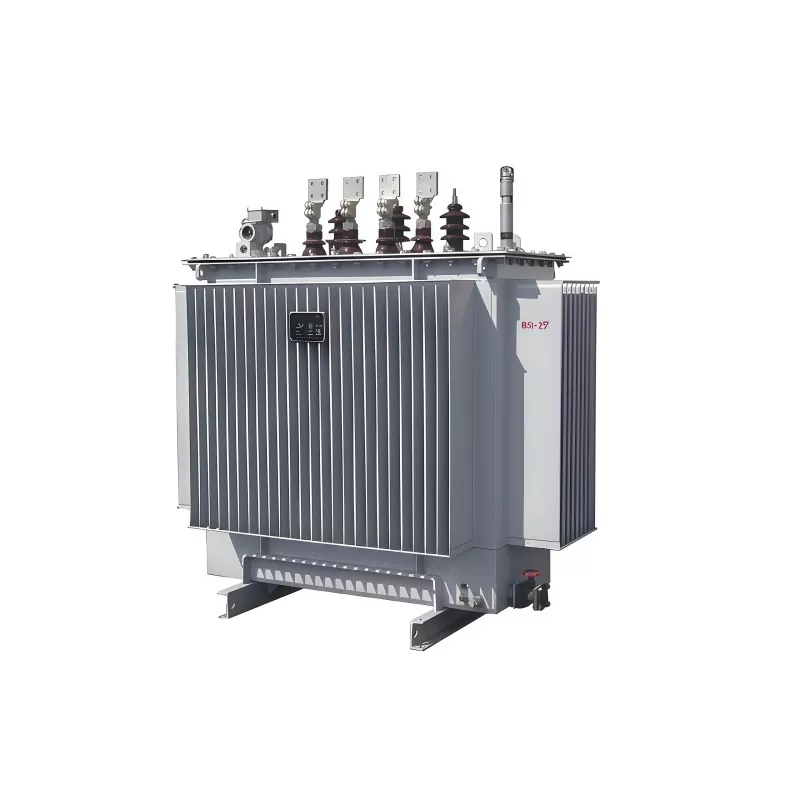

หม้อแปลงแช่น้ำมัน 800KVA 15KV

หม้อแปลงแช่น้ำมันขนาด 800kVA 15kV เป็นหม้อแปลงจ่ายไฟสามเฟสที่ออกแบบมาเพื่อลดแรงดันไฟฟ้าปานกลาง (คลาส 15kV) ให้เป็นระดับแรงดันไฟฟ้าต่ำที่ใช้งานได้สำหรับการใช้งานในอุตสาหกรรม เชิงพาณิชย์ และสาธารณูปโภค

ใช้น้ำมันหม้อแปลง (น้ำมันแร่หรือน้ำมันฉนวนทางเลือก) เป็นทั้งตัวกลางในการเป็นฉนวนและทำความเย็น น้ำมันไหลเวียนตามธรรมชาติเพื่อกระจายความร้อนที่เกิดจากขดลวด ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงภายใต้สภาวะโหลดต่อเนื่อง

ลักษณะสำคัญ ได้แก่ :

พิกัดความจุ: 800kVA

แรงดันไฟฟ้าหลัก: ระดับ 15kV (โดยทั่วไประบบ 13.8kV / 15kV)

วิธีการทำความเย็น: การระบายความร้อนด้วยน้ำมัน (ONAN)

ประสิทธิภาพสูงและการออกแบบการสูญเสียต่ำ

ความสามารถในการโอเวอร์โหลดที่แข็งแกร่งและอายุการใช้งานยาวนาน

มีการใช้กันอย่างแพร่หลายในเครือข่ายการกระจายพลังงานซึ่งความน่าเชื่อถือ การกระจายความร้อน และความทนทานเป็นสิ่งสำคัญ

มาตรฐานการทดสอบจากโรงงาน

การทดสอบความต้านทานของขดลวด

แต่ละยูนิตได้รับการทดสอบโดยใช้เครื่องทดสอบความต้านทานกระแสตรงและสะพานแขนคู่เพื่อตรวจสอบความต้านทานของขดลวด ซึ่งช่วยให้มั่นใจว่าไม่มีข้อบกพร่องในการผลิตหรือการเชื่อมต่อที่หลวมภายในหม้อแปลงแช่น้ำมันขนาด 800kVA 15kV

อัตราส่วนแรงดันไฟฟ้าและการตรวจสอบการเปลี่ยนเฟส

เครื่องทดสอบอัตราส่วนหม้อแปลง แหล่งจ่ายไฟความถี่อุตสาหกรรม และโวลต์มิเตอร์ ใช้เพื่อยืนยันว่าอัตราส่วนแรงดันไฟฟ้าหลักและรองตรงกับค่าการออกแบบ และการเชื่อมต่อกลุ่มเวกเตอร์นั้นถูกต้อง

การทดสอบความต้านทานไฟฟ้าลัดวงจรและการสูญเสียโหลด

การทดสอบการลัดวงจรจะดำเนินการเพื่อตรวจสอบคุณลักษณะอิมพีแดนซ์และการสูญเสียโหลด ช่วยให้มั่นใจได้ว่าประสิทธิภาพของหม้อแปลงจะตรงตามข้อกำหนดด้านการออกแบบและการปฏิบัติงาน

การสูญเสียขณะไม่มีโหลดและการทดสอบปัจจุบันขณะไม่มีโหลด

เมื่อเปิดด้านทุติยภูมิและกำหนดแรงดันไฟฟ้าให้กับด้านปฐมภูมิ การสูญเสียโหลดและกระแสไฟขณะไม่มีจะถูกวัดเพื่อยืนยันการปฏิบัติตามข้อมูลประสิทธิภาพที่ตกลงไว้

หลังจากการทดสอบทั้งหมดเสร็จสิ้น จะมีการออกรายงานการทดสอบจากโรงงานสำหรับแต่ละหน่วย รายการที่ไม่เป็นไปตามข้อกำหนดจะถูกปรับปรุงและทดสอบซ้ำ

GUANGBIAN รักษาการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่าหม้อแปลงทุกตัวออกจากโรงงานผ่านการทดสอบอย่างสมบูรณ์และพร้อมสำหรับการดำเนินงานในระยะยาวที่เชื่อถือได้

อุปกรณ์ทดสอบโรงงานหม้อแปลง GANGBIAN

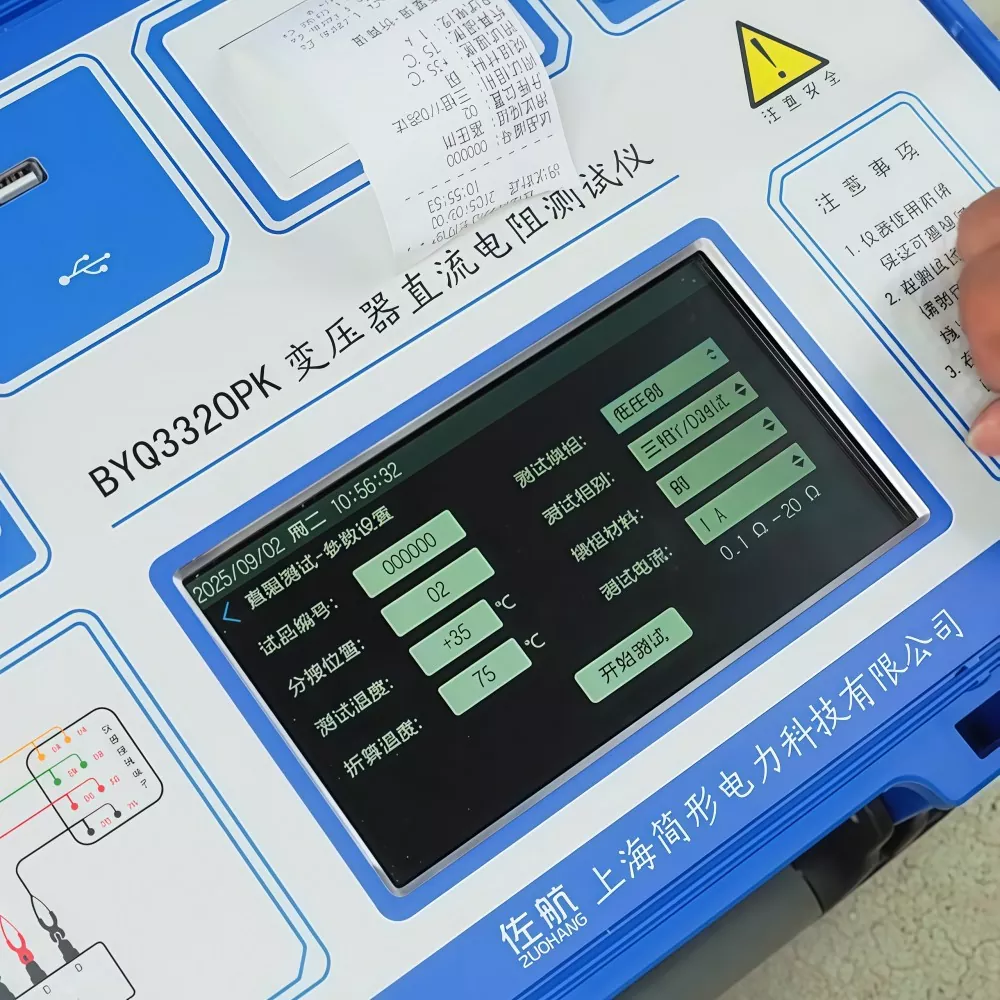

เครื่องทดสอบความต้านทานไฟฟ้ากระแสตรง

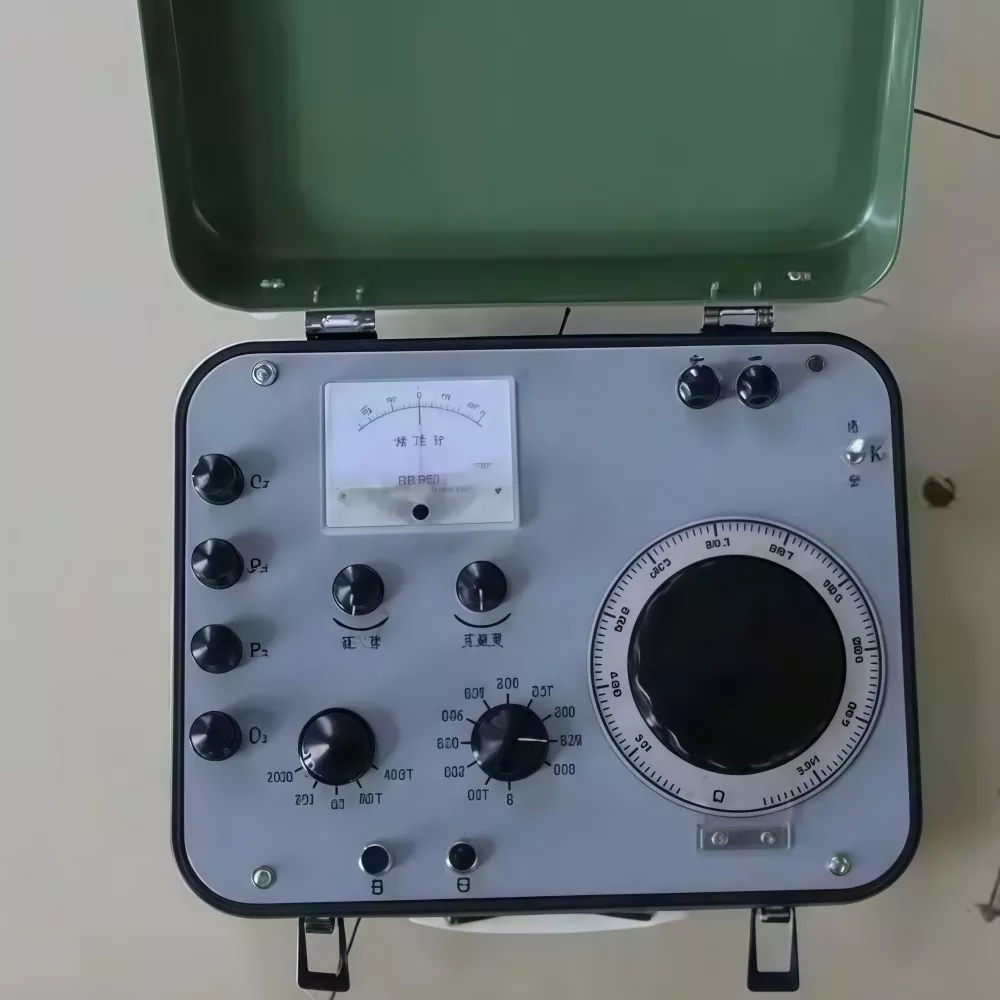

สะพานเคลวิน

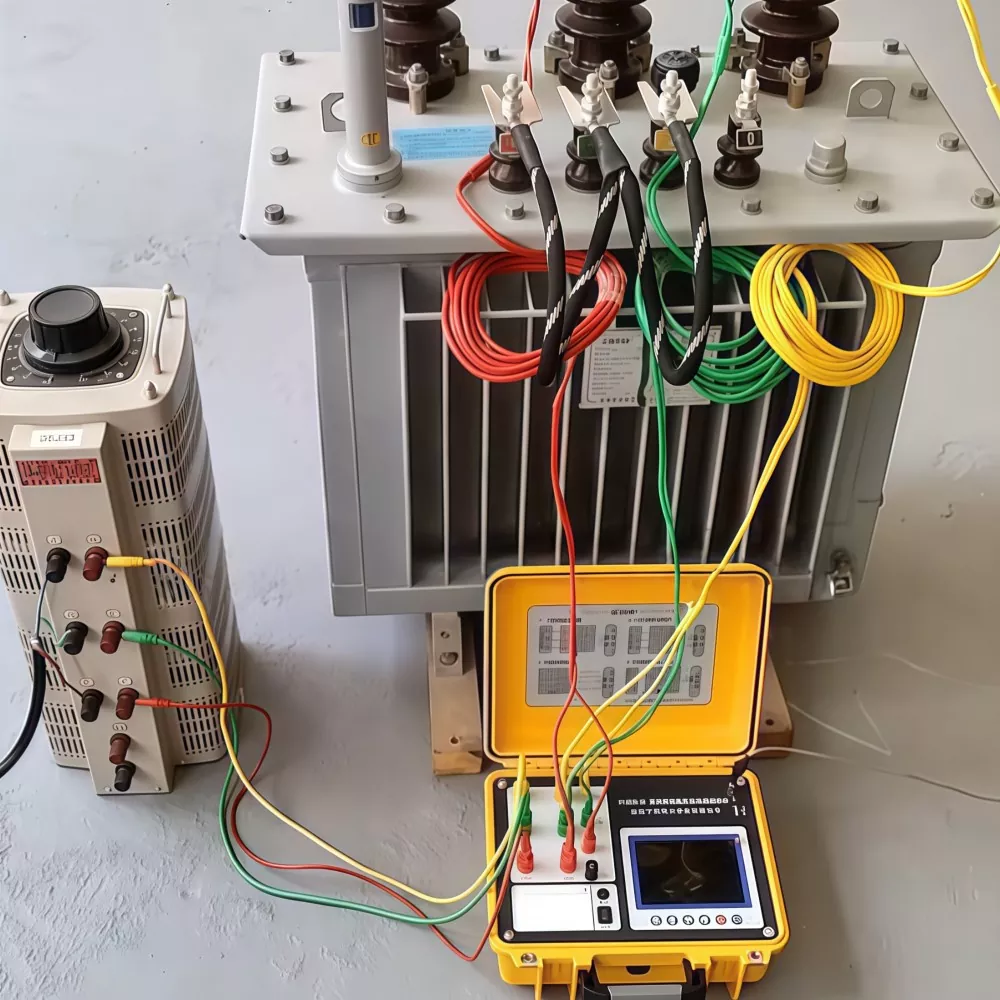

เครื่องทดสอบอัตราส่วนหม้อแปลงและแหล่งจ่ายไฟควบคุมแรงดันไฟฟ้าความถี่ที่ปรับได้

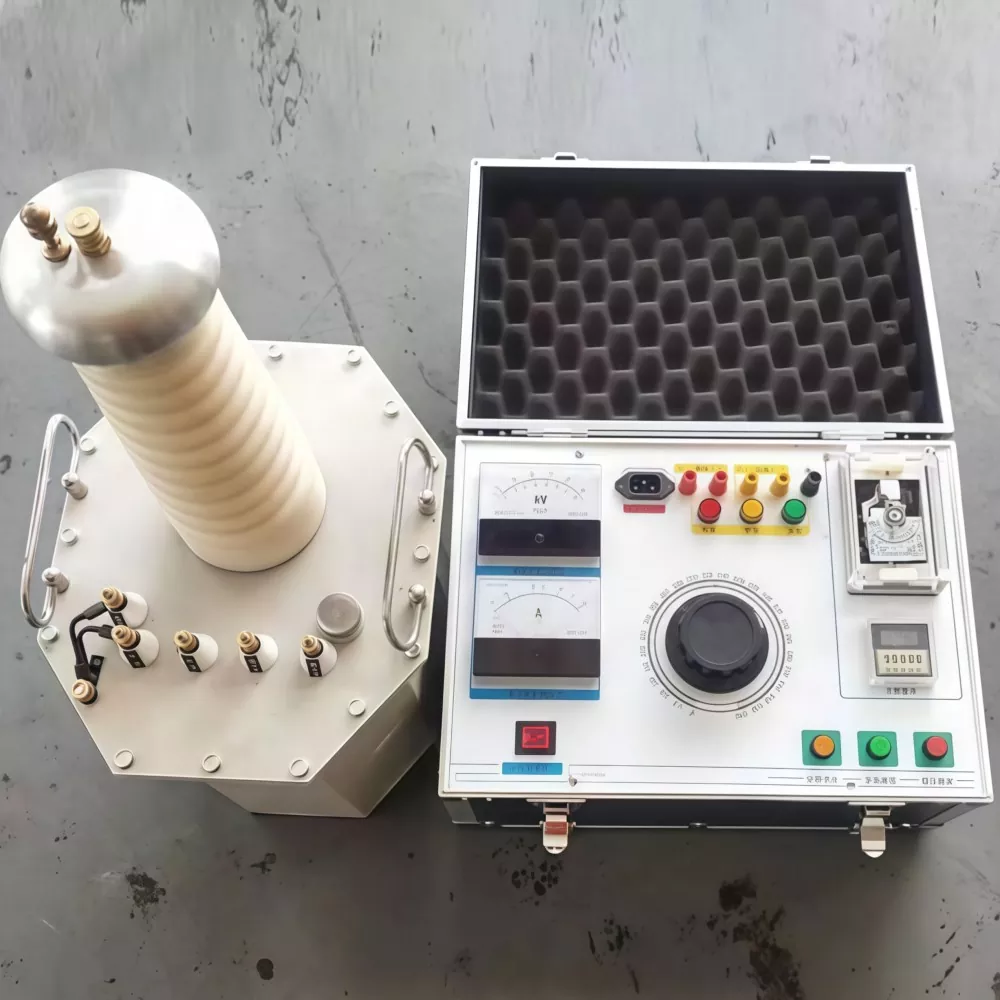

หม้อแปลงกระตุ้นและเครื่องกำเนิดไฟฟ้าหลายความถี่

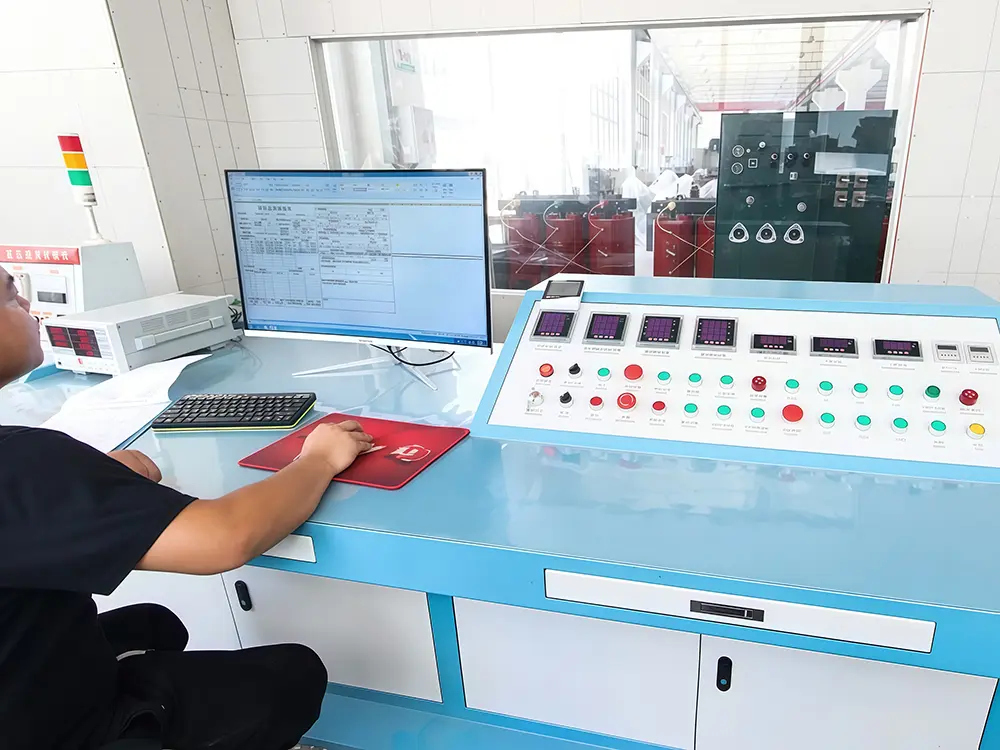

การประชุมเชิงปฏิบัติการการทดสอบที่ครอบคลุมหม้อแปลง GANGBIAN

เอกสารทางเทคนิค

โรงงานของเรา

การประชุมเชิงปฏิบัติการเกี่ยวกับโลหะแผ่น

เวิร์คช็อปการม้วนฟอยล์

การประชุมเชิงปฏิบัติการที่คดเคี้ยว

การประชุมเชิงปฏิบัติการเตาอบคดเคี้ยว

การประชุมเชิงปฏิบัติการการประกอบหม้อแปลงไฟฟ้า

การประชุมเชิงปฏิบัติการการว่าจ้างหม้อแปลง

คำถามที่พบบ่อย

คำถามที่ 1: หน้าที่หลักของหม้อแปลงขนาด 800kVA 15kV คืออะไร

โดยจะลดระดับไฟฟ้าแรงดันปานกลาง (ระดับ 15kV) ลงเหลือระดับแรงดันต่ำซึ่งเหมาะสำหรับการใช้งานของผู้ใช้ปลายทางในระบบอุตสาหกรรมและเชิงพาณิชย์

คำถามที่ 2: เหตุใดจึงต้องใช้หม้อแปลงจุ่มน้ำมันแทนหม้อแปลงชนิดแห้ง

หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันให้:

● กระจายความร้อนได้ดีขึ้น

● ความจุเกินพิกัดที่สูงขึ้น

● อายุการใช้งานของฉนวนยาวนานขึ้น

● ลดการสูญเสียจากการปฏิบัติงานภายใต้ภาระหนัก

เป็นที่ต้องการสำหรับการใช้งานกลางแจ้งและมีความจุสูง

Q3: หม้อแปลงไฟฟ้ารุ่นนี้เหมาะสำหรับติดตั้งภายนอกอาคารหรือไม่?

ใช่. หม้อแปลงจุ่มน้ำมันได้รับการออกแบบสำหรับการใช้งานกลางแจ้งโดยมีถังปิดผนึก ป้องกันการกัดกร่อน และโครงสร้างที่ทนต่อสภาพอากาศ

Q4: ต้องมีการบำรุงรักษาอะไรบ้าง?

การบำรุงรักษาตามปกติประกอบด้วย:

● การตรวจสอบระดับน้ำมันและคุณภาพน้ำมัน

● การทดสอบความต้านทานของฉนวน

● การตรวจสอบอุณหภูมิ

● การตรวจสอบบุชชิ่งและขั้วต่อ

คำถามที่ 5: สามารถจัดการกับสภาวะโอเวอร์โหลดได้หรือไม่

ใช่ รองรับความสามารถในการโอเวอร์โหลดในระยะสั้น ขึ้นอยู่กับการออกแบบและสภาวะการทำความเย็น แต่ไม่แนะนำให้โอเวอร์โหลดอย่างต่อเนื่อง
