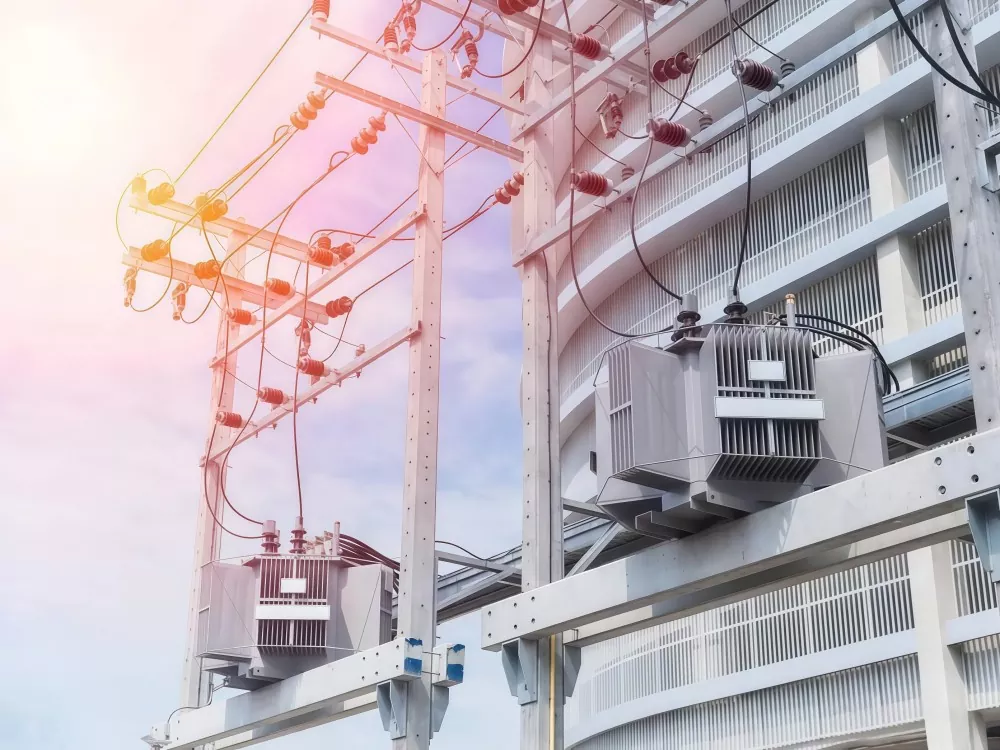

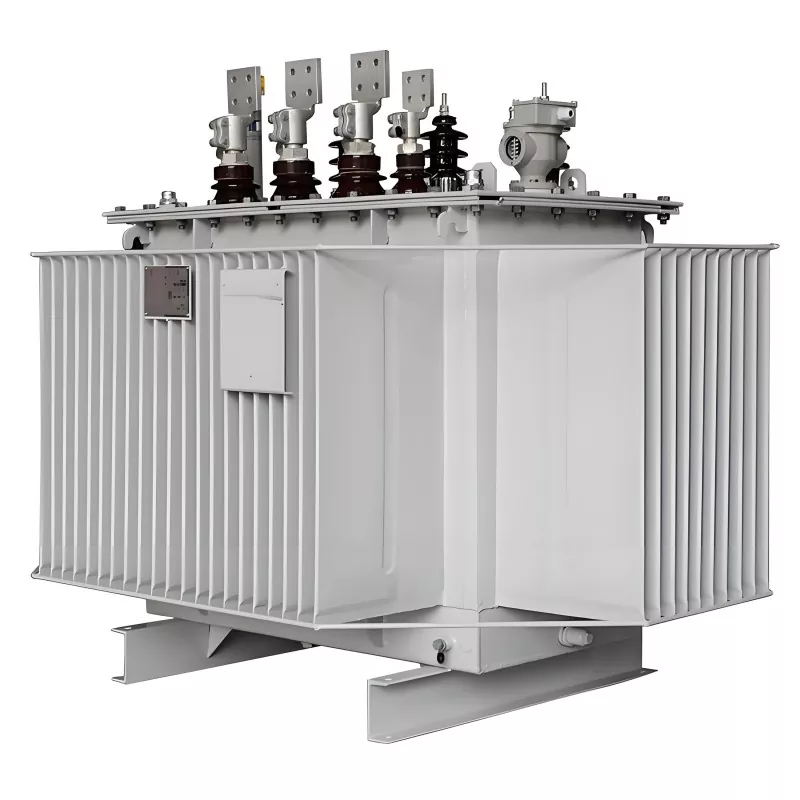

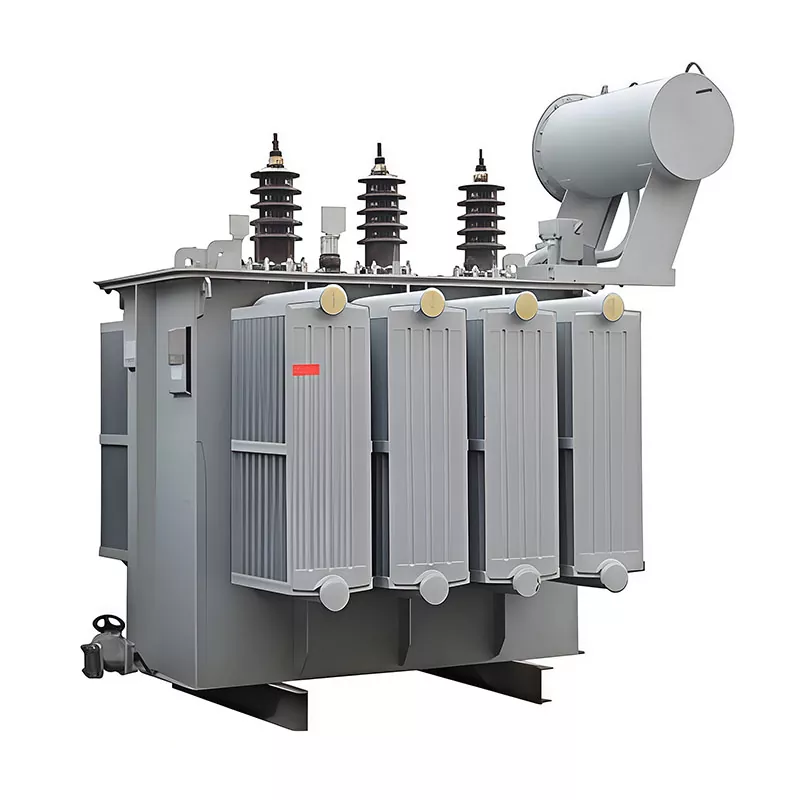

หม้อแปลงไฟฟ้าการทำงานแบบขนาน

หม้อแปลงไฟฟ้าการทำงานแบบขนานหมายถึงโหมดการทำงานที่หม้อแปลงสองตัวขึ้นไปเชื่อมต่อกับบัสไฟฟ้าเดียวกันและจ่ายโหลดทั่วไปพร้อมกันหลังจากตรงตามเงื่อนไขทางไฟฟ้าเฉพาะ

วัตถุประสงค์หลักคือ:

เพิ่มความจุของแหล่งจ่ายไฟ

ปรับปรุงความน่าเชื่อถือของระบบ

เพิ่มความยืดหยุ่นในการดำเนินงาน

ลดความเสี่ยงของการโอเวอร์โหลดบนหม้อแปลงตัวเดียว

การกำหนดค่านี้ใช้กันอย่างแพร่หลายในสถานีไฟฟ้าย่อย ระบบไฟฟ้าอุตสาหกรรม ศูนย์ข้อมูล และโรงงานผลิตขนาดใหญ่

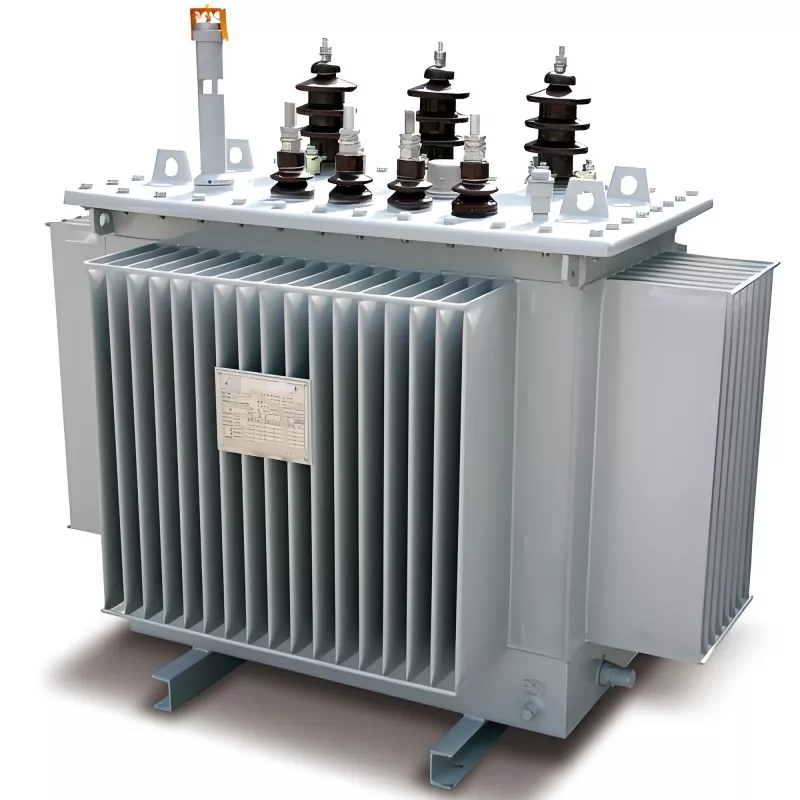

ข้อดี

(1) ปรับปรุงความน่าเชื่อถือด้านพลังงาน

หากหม้อแปลงตัวหนึ่งเสีย หม้อแปลงตัวอื่นก็สามารถจ่ายไฟต่อไปได้

(2) การขยายกำลังการผลิตแบบยืดหยุ่น

สามารถเพิ่มหม้อแปลงเพิ่มเติมได้เมื่อความต้องการโหลดเพิ่มขึ้น

(3) ประสิทธิภาพการดำเนินงานที่สูงขึ้น

สามารถเปิด/ปิดหม้อแปลงได้ตามเงื่อนไขโหลด ช่วยลดการสูญเสียขณะไม่มีโหลด

(4) การบำรุงรักษาง่ายขึ้น

สามารถซ่อมบำรุงหม้อแปลงแต่ละตัวได้โดยไม่ต้องปิดระบบทั้งหมด

(5) การเพิ่มประสิทธิภาพต้นทุน

หลีกเลี่ยงความจำเป็นในการลงทุนหม้อแปลงไฟฟ้าความจุสูงเพียงตัวเดียว

การจับคู่กลุ่มเวกเตอร์

กฎที่สำคัญที่สุดสำหรับการทำงานของหม้อแปลงแบบขนานคืออะไร? จับคู่กลุ่มเวกเตอร์ของคุณ

กลุ่มเวกเตอร์อธิบายการเชื่อมต่อแบบคดเคี้ยวโดยใช้ตัวอักษรและตัวเลข เช่น Dyn11, Yyn0 เป็นต้น อักษรตัวแรก: การตั้งค่าขดลวดไฟฟ้าแรงสูง ตัวอักษรตัวที่สอง: ด้านแรงดันต่ำ ตัวเลขแสดงการกระจัดของเฟสในขั้นละ 30 องศา

ทำไมมันถึงสำคัญ?

วางหม้อแปลงสองตัวที่มีกลุ่มเวกเตอร์ต่างกันขนานกัน และแรงดันไฟฟ้าทุติยภูมิของพวกมันจะจัดตำแหน่งไม่ถูกต้อง แม้กระทั่ง การชดเชยเฟส 30 องศาจะสร้างกระแสหมุนเวียนระหว่างหน่วย กระแสน้ำเหล่านี้ไหลผ่านขดลวดแต่พัดพา โหลดที่มีประโยชน์เป็นศูนย์ ผลลัพธ์: ร้อนเกินไป, พลังงานสิ้นเปลือง

เราพบปัญหานี้เป็นประจำที่โรงงาน GUANGBIAN ในประเทศจีน ลูกค้ารับหม้อแปลงสองตัวใดๆ วิ่งไปด้วยกันได้-ไม่จริง การซิงโครไนซ์หม้อแปลงเริ่มต้นที่นี่ ข้ามการตรวจสอบนี้และ การเชื่อมต่อหม้อแปลงแบบขนานของคุณสร้างปัญหามากกว่าที่จะแก้ไขได้

ตัวอย่าง: หน่วย Dyn11 จะไม่ทำงานคู่ขนานกับหม้อแปลง Yyn0 ความแตกต่างของเฟสทำให้เกิดการไหลเวียนอย่างรุนแรง กระแสน้ำ - ไม่มีทางหลีกเลี่ยง

คำแนะนำการปฏิบัติ

ก่อนที่จะซื้อหม้อแปลงไฟฟ้าตัวที่สองสำหรับ Parallel Operation Transformer ให้ตรวจสอบกลุ่มเวกเตอร์ของหน่วยที่มีอยู่ เขียนลงในข้อกำหนดการซื้อของคุณ เมื่อเลือกอุปกรณ์ใหม่ ให้ระบุกลุ่มเวกเตอร์ที่ตรงกันอย่างชัดเจน ความเข้ากันได้ไม่ใช่ทางเลือก

ที่โรงงาน GUANGBIAN ของเรา เราเคยเห็นลูกค้าในจีนสั่งซื้อหม้อแปลงไฟฟ้าโดยไม่ตรวจสอบสิ่งนี้ รายละเอียด จากนั้นพวกเขาก็โทรมาสงสัยว่าเหตุใดการแชร์โหลดของหม้อแปลงจึงล้มเหลว อย่าข้ามพื้นฐาน

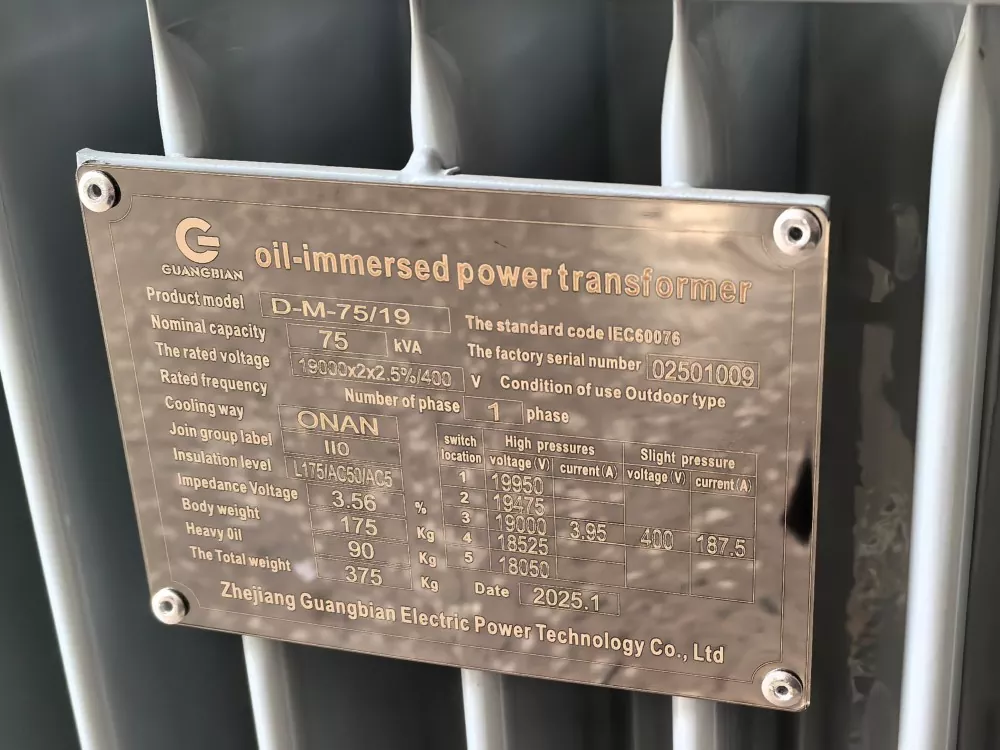

การจับคู่ความต้านทาน

หม้อแปลงไฟฟ้าต้องการค่าอิมพีแดนซ์ที่คล้ายกัน - โดยทั่วไปจะอยู่ภายใน 10% ของกันและกัน - เพื่อการกระจายโหลดที่เหมาะสม อิมพีแดนซ์ซึ่งแสดงเป็นเปอร์เซ็นต์จะกำหนดแรงดันตกคร่อมที่โหลดเต็ม

ถ้าหน่วยหนึ่งมีอิมพีแดนซ์สูงกว่ามาก ก็จะรับภาระน้อยลง อีกคนหนึ่งทำงานหนักขึ้น วิ่งร้อนมากขึ้น เสื่อมสภาพเร็วขึ้น ผู้ผลิตหม้อแปลงไฟฟ้าเช่นเรามักจะตรวจสอบความเข้ากันได้ของอิมพีแดนซ์เมื่อให้คำแนะนำ ในการตั้งค่าการทำงานของหม้อแปลงหลายตัว

ความต้านทานส่งผลต่อการแบ่งปันโหลดอย่างไร？

ใช้หม้อแปลงสองตัวที่มีค่าความต้านทานต่างกัน:

หม้อแปลงไฟฟ้า	ความต้านทาน	โหลดผลการแชร์
หน่วยเอ	6%	ใช้เวลามากกว่าส่วนแบ่ง
หน่วยบี	8%	ทำงานต่ำกว่าความจุ

หม้อแปลงไฟฟ้าที่มีอิมพีแดนซ์ต่ำกว่าจะดึงกระแสไฟฟ้าได้มากกว่าโดยธรรมชาติ มันเป็นฟิสิกส์พื้นฐาน ผลลัพธ์? หนึ่งหน่วยทำงาน ทำงานล่วงเวลาในขณะที่อีกฝ่ายแทบจะไม่ได้มีส่วนร่วม — ไม่มีสถานการณ์ใดที่จะได้ผลดีในระยะยาว

จับคู่ให้ถูกต้อง

เมื่อเป็นไปได้ ให้ซื้อหม้อแปลงจากผู้ผลิตรายเดียวกันที่ออกแบบมาสำหรับหม้อแปลงไฟฟ้าแบบขนาน หน่วยจากชุดการผลิตเดียวกันมักจะมีค่าความคลาดเคลื่อนของอิมพีแดนซ์ที่เข้มงวดกว่า ผู้ผลิตต่างกันใช่ไหม ระบุ จับคู่ค่าความต้านทานอย่างชัดเจนในเอกสารการซื้อของคุณ

พื้นฐานการแชร์โหลด

หม้อแปลงที่จับคู่จะกระจายโหลดตามสัดส่วนของพิกัด หน่วย 1,000kVA จับคู่กับหน่วย 500kVA ควรทำ แบ่งโหลดประมาณ 2:1 นั่นคือวิธีการทำงานของการแชร์โหลดของหม้อแปลงเมื่อข้อมูลจำเพาะสอดคล้องกัน

สำหรับลูกค้าที่สร้างระบบปฏิบัติการหม้อแปลงหลายตัว GUANGBIAN ของเรา โรงงานในจีนดำเนินการตรวจสอบเหล่านี้ตามแนวทางปฏิบัติมาตรฐาน ตรวจสอบข้อกำหนดก่อนดำเนินการติดตั้ง นาที ซ่อมแบงค์หม้อแปลงคู่ขนานไม่สมดุลใช่ไหม? นั่นใช้เวลานานกว่ามาก

ปัจจัยที่ส่งผลต่อการแบ่งปันโหลด

ค่าอิมพีแดนซ์: หน่วยที่มีอิมพีแดนซ์ต่ำกว่าจะรับโหลดทางไฟฟ้าได้มากกว่าโดยธรรมชาติ นี่เป็นพื้นฐานของวิธีการแปลงหม้อแปลง การแชร์โหลดทำงาน
ตำแหน่งตัวเปลี่ยนการแตะ: การตั้งค่าการแตะแบบต่างๆ จะเปลี่ยนอัตราส่วนแรงดันไฟฟ้า ซึ่งจะส่งผลต่อการแบ่งกระแสระหว่างหน่วยต่างๆ
คุณภาพการเชื่อมต่อ: หน้าสัมผัสไม่ดี - ไม่ว่าจะหลวมหรือต้านทาน - บิดเบือนการกระจายกระแสและทำให้การตั้งค่าแบบขนานไม่สมดุล
ผลกระทบของอุณหภูมิ: อุณหภูมิในการทำงานจะเปลี่ยนอิมพีแดนซ์เล็กน้อย นั่นเป็นเหตุผลว่าทำไมการตรวจสอบอย่างสม่ำเสมอจึงให้ผลดี

การตรวจสอบการกระจายโหลด

วางเซ็นเซอร์กระแสไว้ที่ด้านรองของหม้อแปลงแต่ละตัวเพื่อดูว่าแต่ละตัวรับน้ำหนักได้มากเพียงใด ตรวจสอบ การอ่านเป็นประจำ - ทั้งสองหน่วยต้องอยู่ภายในขีดจำกัดที่กำหนด สิ่งที่ควรระวัง: หากมีหนึ่งหน่วยไต่ขึ้นไป ความจุเกิน 85% ในขณะที่อีกเครื่องยังต่ำกว่า 60% มีบางอย่างผิดปกติและคุ้มค่าที่จะตรวจสอบ มีพืชจำนวนมากกำหนดค่า สัญญาณเตือนที่เกณฑ์เหล่านี้ ที่ GUANGBIAN เราแนะนำให้ลูกค้าใช้แนวทางนี้เมื่อใช้งานแบบขนาน การกำหนดค่าหม้อแปลงไฟฟ้า - การระบุความผิดปกติล่วงหน้าจะเอาชนะปัญหาในภายหลัง

การประสานงานระบบป้องกัน

การใช้หม้อแปลงไฟฟ้าแบบขนานหมายความว่าแผนการป้องกันของคุณจำเป็นต้องทำงานในสองระดับ: ความผิดปกติของแต่ละยูนิต และ ปัญหาระบบที่กว้างขึ้น การเลือกผู้ผลิตที่เข้าใจเรื่องนี้มากกว่าที่คุณคิด ทีมวิศวกรของเรา ที่ GUANGBIAN ทำงานโดยตรงกับลูกค้าเพื่อสร้างการตั้งค่าการป้องกันที่ทำให้ธนาคารหม้อแปลงของพวกเขาเชื่อถือได้ — ไม่ว่าจะเป็นการติดตั้งใหม่หรือดัดแปลงอุปกรณ์เก่า

อุปกรณ์ป้องกันที่จำเป็น

การป้องกันส่วนต่าง: จับข้อบกพร่องภายในที่เกิดขึ้นภายในขดลวดหรือแกนหม้อแปลง

การป้องกันกระแสเกิน: บรรทัดแรกของคุณสำหรับการลัดวงจรดาวน์สตรีมและโหลดที่ทำงานสูงเกินไปนานเกินไป

การป้องกันข้อผิดพลาดของพื้นดิน: ทันทีที่กระแสไฟฟ้าออกจากเส้นทางที่ต้องการและมุ่งหน้าสู่พื้นโลก การป้องกันนี้จะเปิดใช้งาน
การป้องกันความล้มเหลวของเบรกเกอร์: ทางเลือกสำรองที่สำคัญ — หากการป้องกันหลักพลาดการโทร เลเยอร์รองนี้จะรับการหย่อนและ แยกความผิด

ความท้าทายในการประสานงาน

การใช้หม้อแปลงแบบขนานหมายถึงข้อผิดพลาดเพียงจุดเดียวไม่ควรทำให้การตั้งค่าทั้งหมดเสียหาย ต้องมีตรรกะการป้องกัน แยกแยะนักแสดงที่ไม่ดีออกในขณะที่ปล่อยให้ทหารหน่วยที่ดีอยู่ ที่ต้องใช้การประสานงาน: เบรกเกอร์ที่อยู่ใกล้ที่สุด ปัญหาจะต้องดำเนินการก่อนที่สิ่งใดสิ่งหนึ่งจากต้นน้ำจะเข้ามาเกี่ยวข้อง

การปรับการตั้งค่า

การตั้งค่าการป้องกันต้องคำนึงถึงกระแสหมุนเวียนปกติระหว่างการทำงาน ตั้งค่าให้ละเอียดอ่อนเกินไปและ คุณจะเผชิญกับการเดินทางที่น่ารำคาญ หากตั้งค่าไว้สูงเกินไป ข้อผิดพลาดที่แท้จริงอาจเลื่อนผ่านไปได้โดยไม่กระตุ้นการป้องกัน การสร้างความสมดุลที่เหมาะสมต้องใช้ประสบการณ์ ซึ่งเป็นสิ่งที่ทีมวิศวกรของเราที่โรงงาน GANGBIAN ในประเทศจีนกำลังดำเนินการอยู่ กับลูกค้าทุกวัน

ปัญหาทั่วไปและแนวทางแก้ไข

กระแสหมุนเวียน

ปัญหา: หม้อแปลงแลกเปลี่ยนกระแสระหว่างกันแม้ว่าจะไม่ได้เชื่อมต่อโหลดภายนอกก็ตาม
วิธีแก้ไข: ตรวจสอบว่าการกำหนดค่ากลุ่มเวกเตอร์สอดคล้องกันและค่าอิมพีแดนซ์สอดคล้องกัน คำนวณตาม พิกัดที่แท้จริงของหม้อแปลงของคุณ - กระแสหมุนเวียนที่ดันเกิน 5-10% ของตัวเลขพิกัดหมายถึง มีบางอย่างในการตั้งค่าไม่ถูกต้อง

โหลดความไม่สมดุล

ปัญหา: หม้อแปลงหนึ่งตัวรับภาระมากกว่าที่ควรเป็นประจำ
วิธีแก้ไข: ดูการจับคู่อิมพีแดนซ์ การตั้งค่าการแตะ และการเชื่อมต่อที่มั่นคง การติดตั้งเครื่องปฏิกรณ์แบบอนุกรมสามารถทำได้ ดันส่วนที่แยกกลับไปทางคู่

สะดุดสะดุด

ปัญหา: การเดินทางเกิดขึ้นระหว่างการทำงานในแต่ละวัน โดยเฉพาะอย่างยิ่งเมื่อมีการเปลี่ยนโหลด
วิธีแก้ไข: ตรวจสอบอีกครั้งว่ามีการตั้งค่าแผนการป้องกันเพื่อการประสานงานที่เหมาะสมหรือไม่ อย่าลืมเติมพลัง การไหลเข้า - การขัดขวางช่วงสั้น ๆ นั้นสามารถกระทบกระแสปกติได้ 8-12 เท่า

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง

ปฏิบัติตามขั้นตอนเหล่านี้เมื่อประกอบระบบเข้าด้วยกัน:
จับคู่ความยาวและข้อมูลจำเพาะของสายเคเบิลในการวิ่งแบบขนานทั้งหมด
แรงบิดทุกการเชื่อมต่อตามสเป็ค — อย่าเดาเลย
ทดสอบการกำหนดค่ากลุ่มเวกเตอร์ก่อนจ่ายไฟ
รันการทดสอบส่วนแบ่งโหลดที่ได้รับการตรวจสอบก่อนส่งมอบเต็มจำนวน
เก็บบันทึกการตั้งค่าและข้อมูลการทดสอบไว้เป็นลายลักษณ์อักษรเพื่อใช้อ้างอิงในภายหลัง

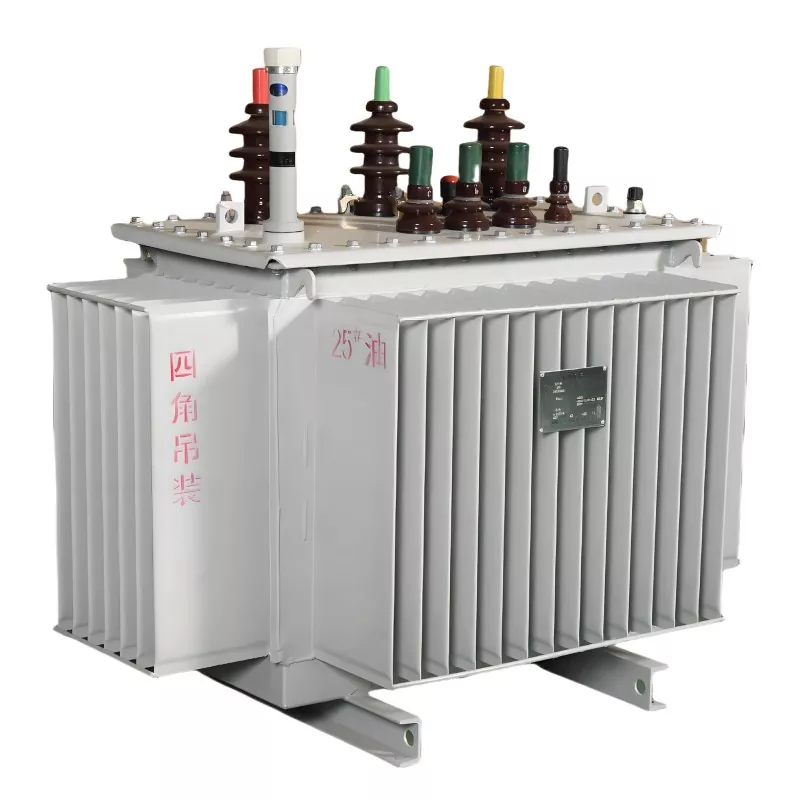

โรงงานของเรา

คำถามที่พบบ่อย

Q1: หม้อแปลงไฟฟ้าแบบขนานต้องเป็นรุ่นเดียวกันหรือไม่?

ไม่จำเป็น แต่ต้องตรงกันในอัตราส่วนแรงดันไฟฟ้า อิมพีแดนซ์ และกลุ่มเวกเตอร์

คำถามที่ 2: หม้อแปลงที่มีความจุต่างกันสามารถทำงานแบบขนานได้หรือไม่?

ใช่ แต่โดยทั่วไปอัตราส่วนความจุไม่ควรเกิน 3:1 เพื่อให้แน่ใจว่าการแบ่งปันโหลดจะสมดุล

คำถามที่ 3: การดำเนินการแบบขนานเพิ่มความสูญเสียหรือไม่

อาจเพิ่มการสูญเสียที่ไม่มีโหลดภายใต้สภาวะโหลดที่เบา แต่ประสิทธิภาพโดยรวมดีขึ้นเนื่องจากการทำงานที่ยืดหยุ่น

คำถามที่ 4: ปัญหาที่พบบ่อยที่สุดในการทำงานแบบขนานคืออะไร?

กระแสหมุนเวียน การกระจายโหลดไม่สม่ำเสมอ และเฟสไม่ตรงกัน

Parallel Operation Transformer ทำงานได้ดีกับกลยุทธ์การขยายกำลังการผลิต เมื่อข้อกำหนดทางเทคนิคได้รับความสนใจอย่างที่ควรได้รับ การจัดกลุ่มเวกเตอร์ การจับคู่ค่าอิมพีแดนซ์ การวางแผนการกระจายโหลด และแผนการป้องกันที่ประสานกัน - ชิ้นส่วนเหล่านี้รวมกันทำให้เกิดการติดตั้งที่มั่นคง วิศวกรที่เข้าใจข้อกำหนดเหล่านี้สามารถระบุ ติดตั้ง และใช้งานธนาคารหม้อแปลงแบบขนานได้อย่างมั่นใจ โดยให้บริการที่เชื่อถือได้นานหลายปี GUANGBIAN ผู้ผลิตที่มีความรู้เชิงปฏิบัติจากโรงงานผลิตในจีนของเรา พร้อมเป็นพันธมิตรที่เข้าใจถึงสิ่งที่ต้องทำในการสร้างระบบที่ก้าวไกล
