หม้อแปลงแยกชนิดแห้ง 150KVA

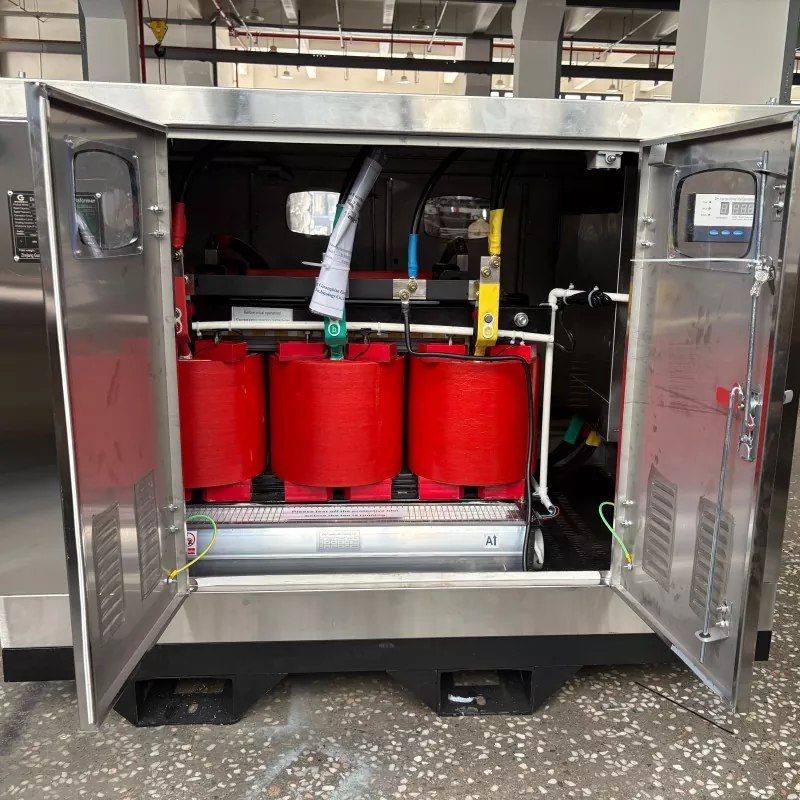

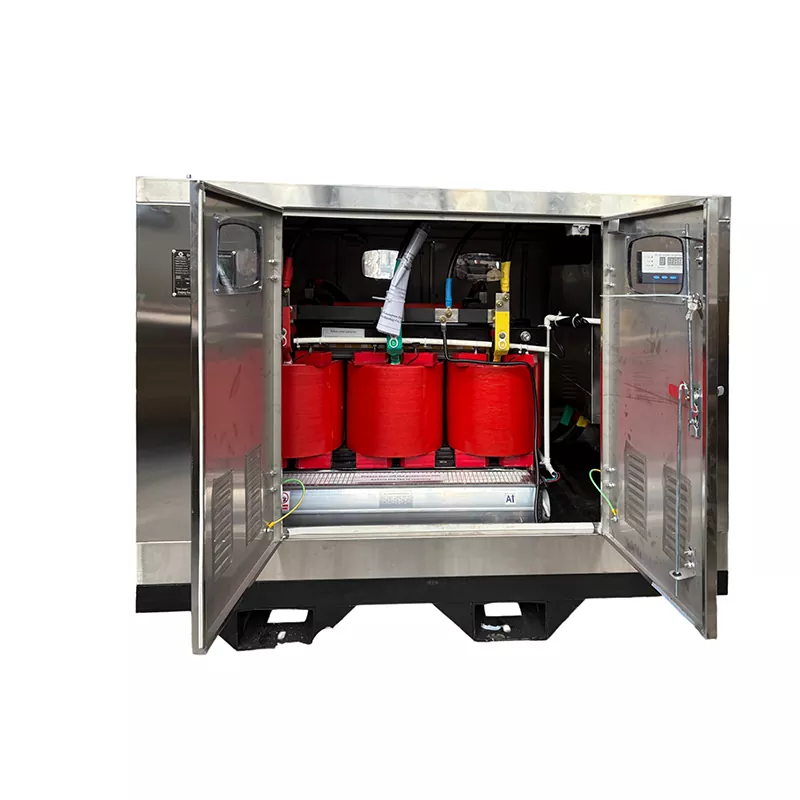

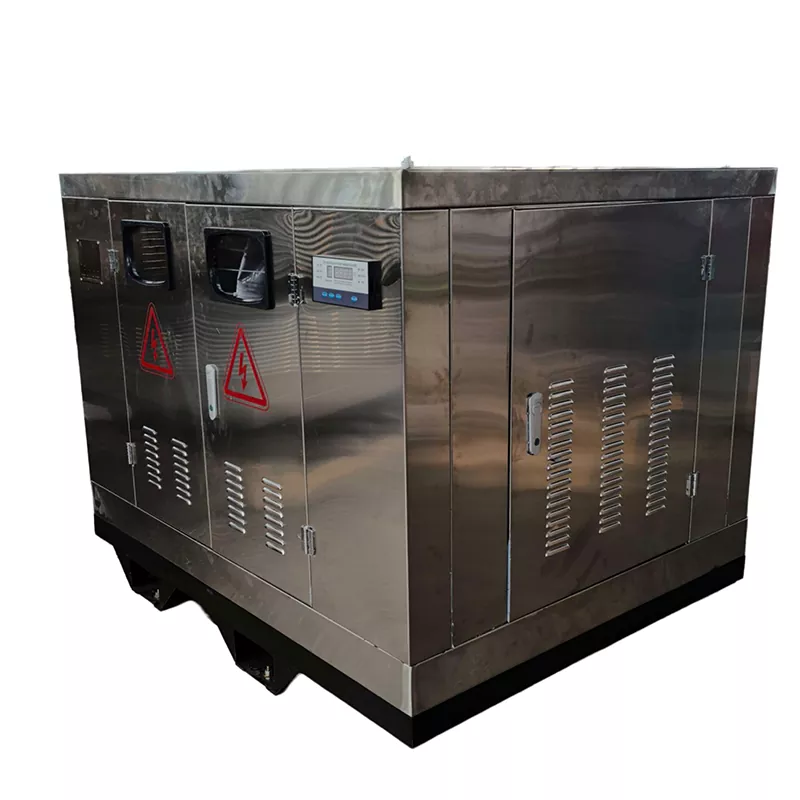

GUANGBIAN ผลิตหม้อแปลงแยกชนิดแห้งขนาด 150KVA สำหรับการใช้งานที่ต้องการการแยกไฟฟ้าและการกระจายแรงดันไฟฟ้าต่ำ หน่วยที่แสดงที่นี่สร้างขึ้นสำหรับโครงการก่อสร้างในซาอุดิอาระเบีย และได้รับการกำหนดค่าด้วยตัวเครื่องที่ทำจากสแตนเลส, การป้องกันระดับ IP43, ขดลวดทองแดงเต็มรูปแบบ, การเชื่อมต่อ Delta-Star (Δ-Y), พัดลมระบายความร้อนอัตโนมัติ และ MCCB เพิ่มเติมอีกสองตัว

ด้านแรงดันต่ำให้ไฟ 3 เฟส 400V และไฟเฟสเดียว 230V ช่วยให้อุปกรณ์ก่อสร้างสามเฟสและโหลดเสริมเฟสเดียวสามารถจ่ายได้จากหม้อแปลงตัวเดียวกัน โดยขึ้นอยู่กับการคำนวณโหลดของไซต์งานและการออกแบบการจ่ายไฟฟ้า

การกำหนดค่าสำหรับโหลด 400V และ 230V

การจ่ายไฟสามเฟส 400V สามารถใช้กับอุปกรณ์ต่างๆ เช่น เครน เครื่องผสมคอนกรีต เครื่องเชื่อม ปั๊ม และเครื่องจักรสามเฟสอื่นๆ แหล่งจ่ายไฟ 230V เหมาะสำหรับระบบแสงสว่าง อุปกรณ์สำนักงาน เครื่องมือพกพา เครื่องปรับอากาศ และโหลดแบบเฟสเดียวอื่นๆ

สำหรับสถานที่ก่อสร้าง การใช้หม้อแปลงหนึ่งตัวสำหรับโหลดทั้งสองประเภทสามารถช่วยลดความยุ่งยากในการจัดการการกระจาย อย่างไรก็ตาม อัตรา 150 kVA ไม่ได้หมายความว่าทุกโหลดที่เชื่อมต่อสามารถทำงานพร้อมกันที่กำลังไฟเต็มป้าย การเลือกหม้อแปลงควรพิจารณาถึงความต้องการสูงสุดของไซต์ กระแสสตาร์ทของมอเตอร์ ตัวประกอบโหลด ตัวประกอบกำลัง และการรวมกันของโหลดที่คาดหวัง

หม้อแปลงใช้ขดลวดทองแดงเต็มเส้น ทองแดงมีความต้านทานไฟฟ้าต่ำกว่าอลูมิเนียม ดังนั้นการควบคุมการสูญเสียของตัวนำจึงสามารถควบคุมได้โดยใช้ขนาดตัวนำและการออกแบบขดลวดที่เหมาะสม สำหรับการติดตั้งในสภาพอากาศร้อน วัสดุม้วนเป็นเพียงส่วนหนึ่งของการออกแบบระบบระบายความร้อน ต้องคำนึงถึงอุณหภูมิโดยรอบ ระบบฉนวน การระบายอากาศ การบรรทุก และวิธีการทำความเย็นด้วย

การเชื่อมต่อเดลต้า-สตาร์ (Δ-Y) ใช้สำหรับขดลวดปฐมภูมิและขดลวดทุติยภูมิ ด้านแรงดันต่ำที่เชื่อมต่อแบบสตาร์ให้จุดที่เป็นกลางสำหรับการจ่ายไฟ 1 เฟส 230V ในขณะที่ขดลวดเดลต้าให้เส้นทางสำหรับกระแสฮาร์มอนิกสามเท่าเพื่อหมุนเวียนภายในขดลวด การจัดวางสายดินที่เป็นกลางควรเป็นไปตามการออกแบบทางไฟฟ้าของโครงการและข้อกำหนดในท้องถิ่นที่เกี่ยวข้อง

การระบายความร้อนและสิ่งที่แนบมา

เซ็นเซอร์อุณหภูมิใช้เพื่อตรวจสอบอุณหภูมิของขดลวด เมื่อถึงอุณหภูมิที่ตั้งไว้ พัดลมระบายความร้อนอัตโนมัติจะเริ่มกระจายความร้อนเพิ่มขึ้น สิ่งนี้มีประโยชน์สำหรับการติดตั้งที่โหลดเปลี่ยนแปลงระหว่างการทำงานหรือที่อุณหภูมิแวดล้อมค่อนข้างสูง

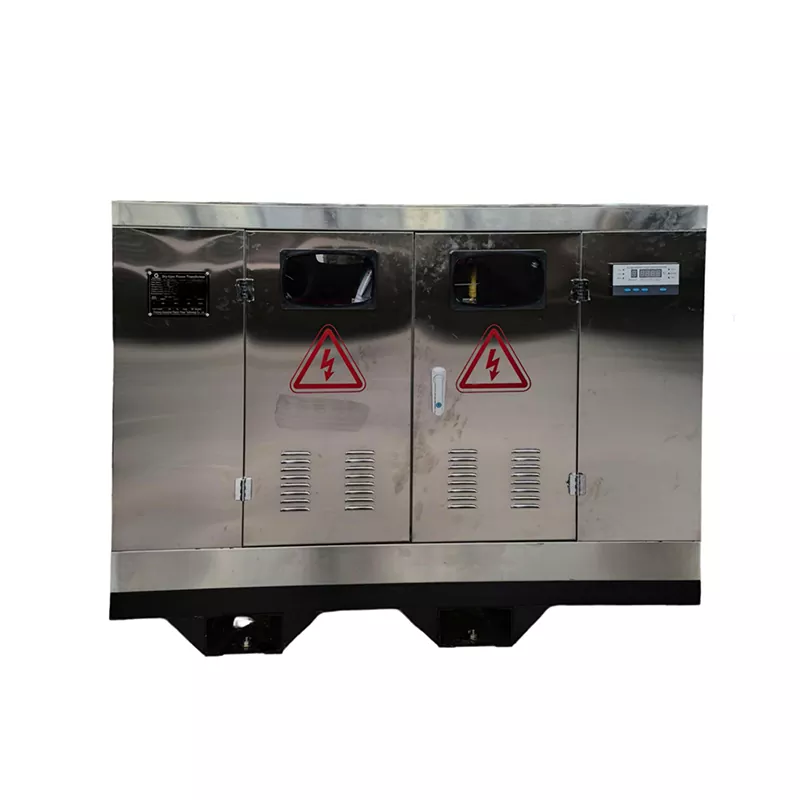

โครงสร้างทำจากสแตนเลสและมีระดับ IP43 ตามมาตรฐาน IEC 60529 ตัวเลขตัวแรกของ IP43 บ่งชี้ถึงการป้องกันวัตถุแปลกปลอมที่มีขนาดใหญ่กว่า 1 มม. ในขณะที่ตัวเลขตัวที่สองแสดงถึงการป้องกันละอองน้ำภายใต้เงื่อนไขที่ระบุไว้สำหรับ IPX3 ระดับนี้ให้การปกป้องสภาพแวดล้อมการติดตั้งที่ต้องการ แต่ไม่ควรตีความว่ากันฝุ่นหรือกันน้ำได้

สำหรับสถานที่ก่อสร้างกลางแจ้งหรือที่เปิดโล่งบางส่วน การติดตั้งควรให้การป้องกันที่เหมาะสมจากฝนตกหนักโดยตรง น้ำนิ่ง การสะสมของฝุ่นมากเกินไป และสภาวะอื่นๆ ที่อยู่นอกระดับการป้องกันที่ระบุของตู้

รายละเอียดทางเทคนิคและการเลือกโครงการ

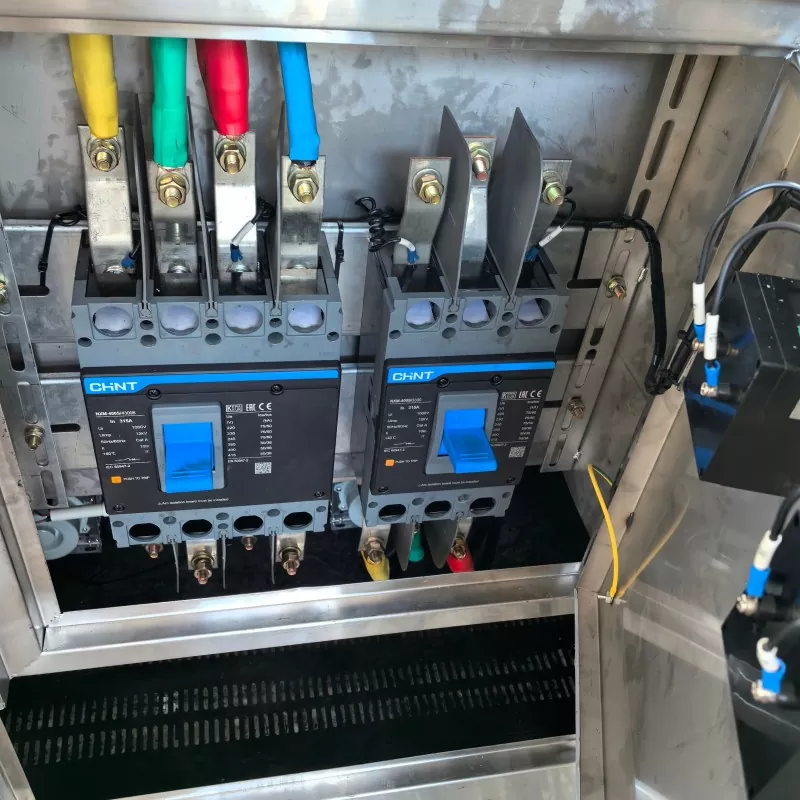

MCCB เพิ่มเติมอีกสองตัวให้การป้องกันและการแยกวงจรดาวน์สตรีมแยกกัน ควรเลือกพิกัดตามอุปกรณ์ที่เชื่อมต่อ ขนาดสายเคเบิล กระแสไฟที่คาดหวัง และข้อกำหนดในการประสานงานการป้องกัน มีประโยชน์อย่างยิ่งเมื่อจำเป็นต้องเชื่อมต่อโหลดการก่อสร้างกลุ่มต่างๆ กับหม้อแปลงไฟฟ้า

ก่อนการผลิต ควรยืนยันแรงดันไฟฟ้าอินพุต แรงดันเอาต์พุต ความถี่ การกำหนดค่าเฟส ประเภทโหลด อุณหภูมิแวดล้อม ข้อกำหนดของกรอบหุ้ม การจัดเรียงสายดิน และมาตรฐานทางไฟฟ้าที่เกี่ยวข้อง ควรระบุอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์ เนื่องจากกระแสเริ่มต้นอาจส่งผลต่อขนาดหม้อแปลง แม้ว่าภาระการทำงานปกติจะอยู่ภายใน 150 kVA ก็ตาม

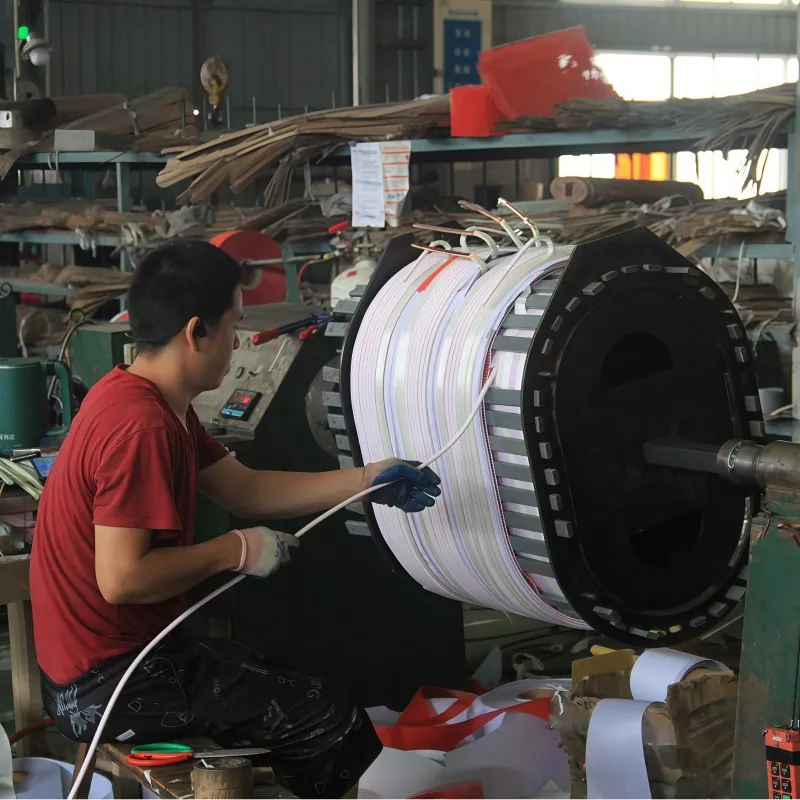

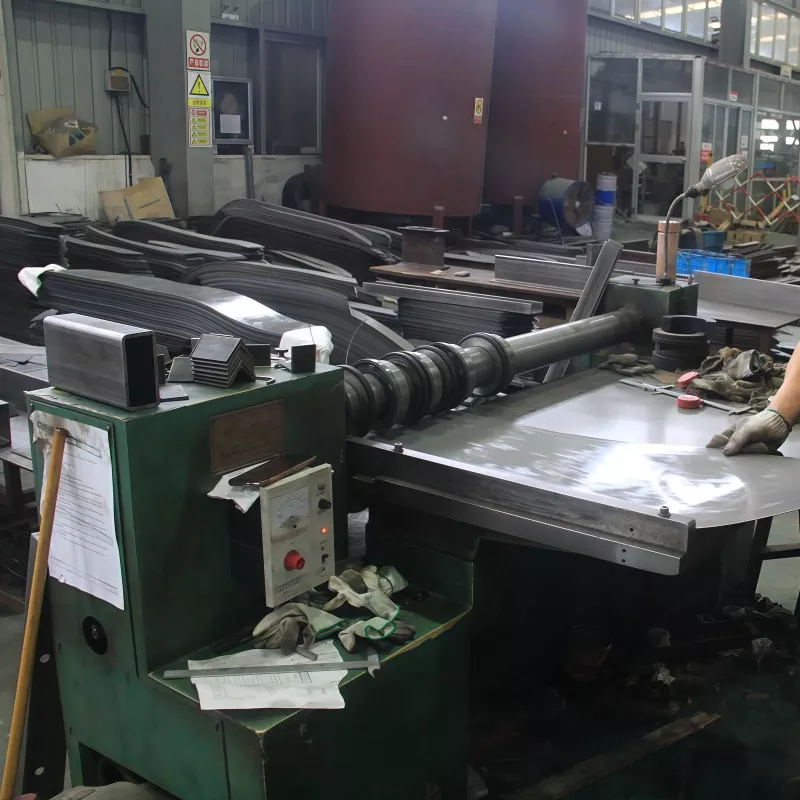

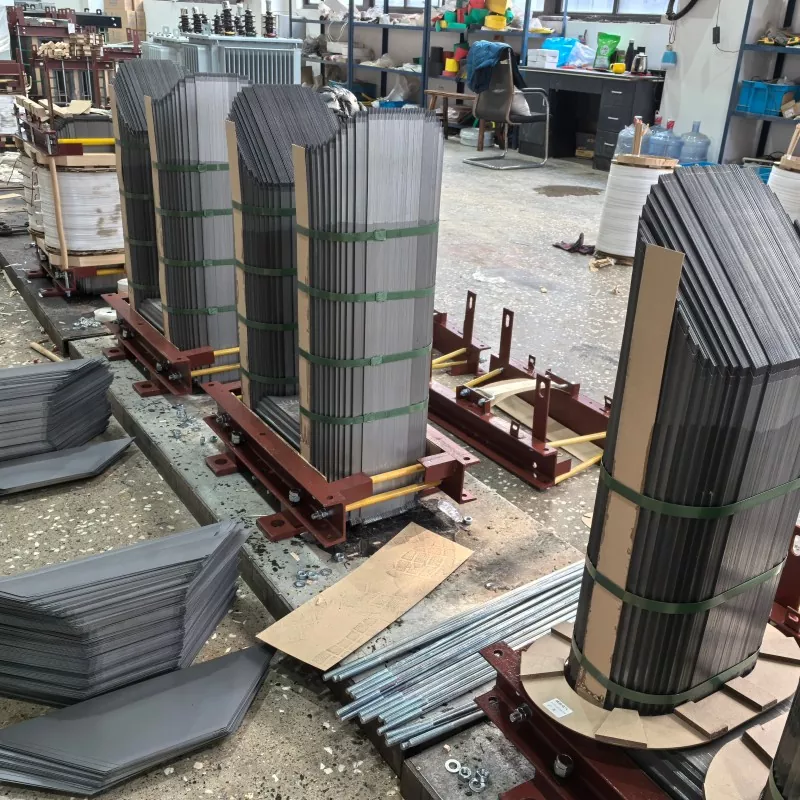

การผลิต การทดสอบ และการปรับแต่ง

GUANGBIAN ผลิตหม้อแปลงแยกชนิดแห้งขนาด 150KVA ตามข้อกำหนดทางไฟฟ้าของแต่ละโครงการ สำหรับการกำหนดค่านี้ ข้อกำหนดหลัก ได้แก่ ความจุ 150 kVA, ระบบจำหน่ายทุติยภูมิ 400V/230V, ขดลวดทองแดง, การเชื่อมต่อ Delta-Star, กล่องหุ้ม IP43, พัดลมระบายความร้อนอัตโนมัติ และ MCCB เพิ่มเติม

ข้อมูลจำเพาะอื่นๆ สามารถเปลี่ยนแปลงได้เมื่อจำเป็น รวมถึงแรงดันไฟฟ้าอินพุตและเอาต์พุต ความถี่ การจัดเรียงขดลวด การออกแบบกรอบหุ้ม วิธีการทำความเย็น และการกำหนดค่าการป้องกัน การออกแบบขั้นสุดท้ายจะขึ้นอยู่กับระบบไฟฟ้าและเงื่อนไขการติดตั้ง แทนที่จะใช้การกำหนดค่าเดียวกันในทุกโครงการ

การทดสอบจากโรงงานดำเนินการตามข้อกำหนดทางเทคนิคที่ตกลงกันไว้และมาตรฐานที่บังคับใช้ บันทึกการทดสอบและการตรวจสอบโดยบุคคลที่สามสามารถจัดเตรียมได้เมื่อโครงการต้องการ

คำถามที่พบบ่อย

หม้อแปลงรุ่นนี้มีแรงดันไฟขาออกเท่าไร?

การกำหนดค่านี้ให้เอาต์พุตเฟสเดียว 400V และ 230V การรวมแรงดันไฟฟ้าอื่นๆ สามารถผลิตได้ตามความต้องการของโครงการ

หม้อแปลงตัวเดียวกันสามารถจ่ายไฟ 400V และ 230V ได้หรือไม่

ใช่. การเชื่อมต่อเดลต้าสตาร์ให้แหล่งจ่ายไฟสำรองสามเฟสและจุดที่เป็นกลางสำหรับการกระจายเฟสเดียว โหลดที่เชื่อมต่อจะต้องมีการกระจายอย่างเหมาะสมและคงอยู่ภายในความจุพิกัดของหม้อแปลงไฟฟ้า

พัดลมระบายความร้อนมีการควบคุมอย่างไร?

เซ็นเซอร์อุณหภูมิที่คดเคี้ยวจะตรวจสอบอุณหภูมิในการทำงาน เมื่อถึงอุณหภูมิที่ตั้งไว้ ระบบควบคุมจะเริ่มพัดลมระบายความร้อน อุณหภูมิควบคุมจะถูกตั้งค่าตามการออกแบบการระบายความร้อนของหม้อแปลงไฟฟ้า

IP43 หมายถึงอะไร?

IP43 หมายถึงการป้องกันวัตถุแปลกปลอมที่มีขนาดใหญ่กว่า 1 มม. และการป้องกันละอองน้ำภายใต้สภาวะการทดสอบ IPX3 ไม่ใช่ตู้ที่ป้องกันฝุ่นหรือกันน้ำได้อย่างสมบูรณ์

150 kVA เหมาะกับสถานที่ก่อสร้างหรือไม่?

ขึ้นอยู่กับภาระจริง การคำนวณควรรวมกระแสการทำงานปกติและกระแสสตาร์ทมอเตอร์ โหลดการเชื่อม การทำงานพร้อมกัน และโหลดพีคชั่วคราวอื่นๆ ความจุของหม้อแปลงควรได้รับการยืนยันจากตารางการโหลดของโครงการ ไม่ใช่จากจำนวนเครื่องที่เชื่อมต่อเพียงอย่างเดียว

หม้อแปลงสามารถผลิตตามข้อกำหนดอื่นได้หรือไม่?

ใช่. สามารถระบุแรงดันไฟฟ้าขาเข้าและขาออก ความถี่ การกำหนดค่าการเชื่อมต่อ กล่องหุ้ม การทำความเย็น และข้อกำหนดการป้องกันได้ตามโครงการ ควรยืนยันข้อกำหนดทางไฟฟ้าที่สมบูรณ์ก่อนการผลิต
