หม้อแปลงแยกชนิดแห้งขนาด 150KVA สามารถปรับปรุงการกระจายพลังงานที่ปลอดภัยและยืดหยุ่นได้อย่างไร

สรุปบทความ:หม้อแปลงไฟฟ้าที่เลือกอย่างเหมาะสมสามารถสร้างความแตกต่างที่สำคัญในความปลอดภัยในการจ่ายพลังงาน การแปลงแรงดันไฟฟ้า ความเข้ากันได้ของอุปกรณ์ และความน่าเชื่อถือของไซต์ ที่หม้อแปลงแยกชนิดแห้ง 150KVAจากกวงเบียนได้รับการออกแบบสำหรับการใช้งานที่ต้องการการแยกทางไฟฟ้าและการกระจายแรงดันไฟฟ้าต่ำ โดยมีอินพุต 480V, เอาต์พุต 3 เฟส 400V และ 230V เฟสเดียว, ขดลวดทองแดงเต็มรูปแบบ, การเชื่อมต่อ Delta-Star, โครงสร้างสเตนเลสสตีล IP43, พัดลมระบายความร้อนอัตโนมัติ และการป้องกัน MCCB บทความนี้จะอธิบายการกำหนดค่า หลักการทำงาน สถานการณ์การใช้งาน ข้อควรพิจารณาทางเทคนิค และปัจจัยในการคัดเลือกสำหรับโครงการอุตสาหกรรมและการก่อสร้าง

สารบัญ

1. หม้อแปลงแยกชนิดแห้งขนาด 150KVA คืออะไร?
2. ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?
3. หม้อแปลงนี้มีข้อดีอะไรบ้าง?
4. สามารถใช้ได้ที่ไหน?
5. คุณควรเลือกการกำหนดค่าที่เหมาะสมอย่างไร?
6. มันเปรียบเทียบกับตัวเลือกหม้อแปลงอื่น ๆ ได้อย่างไร?
7. ผลิตและทดสอบอย่างไร?
8. คำถามที่พบบ่อย
9. ต้องการโซลูชันหม้อแปลงที่ปรับแต่งเองใช่ไหม

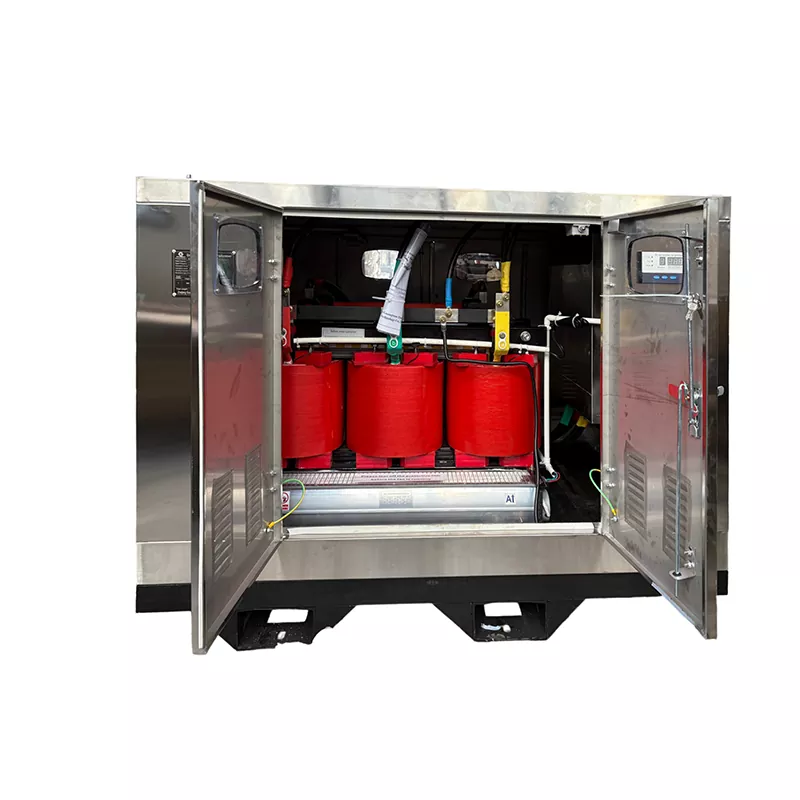

หม้อแปลงแยกชนิดแห้งขนาด 150KVA คืออะไร?

หม้อแปลงแยกชนิดแห้งขนาด 150KVA เป็นหม้อแปลงสามเฟสที่ออกแบบมาเพื่อให้การแยกทางไฟฟ้าในขณะที่แปลงพลังงานขาเข้าเป็นระดับการกระจายแรงดันต่ำที่ต้องการ การออกแบบประเภทแห้งต่างจากหม้อแปลงแบบแช่น้ำมัน ใช้ฉนวนแข็งและการระบายความร้อนด้วยอากาศ แทนที่จะเป็นฉนวนน้ำมัน ทำให้เหมาะอย่างยิ่งสำหรับการติดตั้งภายในอาคารและสภาพแวดล้อมทางอุตสาหกรรมหรือการก่อสร้างที่เลือก

การกำหนดค่า GUANGBIAN ใช้ไฟล์อินพุตแรงดันไฟฟ้าสาย 480Vและให้เอาต์พุตเฟสเดียว 400V และ 230V. การเชื่อมต่อขดลวดเดลต้าสตาร์ (Δ-Y) ช่วยให้ด้านทุติยภูมิจัดให้มีจุดที่เป็นกลางสำหรับการกระจายแบบเฟสเดียว ในขณะที่รองรับโหลดแบบสามเฟส

ด้วยความจุพิกัด 150 kVA หม้อแปลงสามารถให้บริการส่วนผสมของเครื่องจักรและโหลดไฟฟ้าเสริมได้ เมื่อคำนวณความต้องการที่แท้จริงของไซต์ กระแสไฟฟ้าเริ่มต้น ตัวประกอบกำลัง ตัวประกอบโหลด และการทำงานพร้อมกันอย่างเหมาะสม

ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?

การทำความเข้าใจการกำหนดค่าทางไฟฟ้าก่อนซื้อหม้อแปลงถือเป็นสิ่งสำคัญ เนื่องจากแรงดันไฟฟ้า ความถี่ การจัดเฟส การป้องกันตู้ วัสดุที่ม้วน และวิธีการทำความเย็น ล้วนส่งผลต่อความเข้ากันได้ของระบบ

การกำหนดค่านี้ใช้งานได้จริงโดยเฉพาะเมื่อแหล่งพลังงานหนึ่งต้องรองรับทั้งเครื่องจักรสามเฟสและอุปกรณ์เสริมแบบเฟสเดียว อย่างไรก็ตาม ความจุของแผ่นป้ายไม่ควรถือเป็นการบ่งชี้ว่าอุปกรณ์ที่เชื่อมต่อทุกเครื่องสามารถทำงานที่กำลังไฟเต็มพิกัดพร้อมกันได้

หม้อแปลงนี้มีข้อดีอะไรบ้าง?

การแยกไฟฟ้าสำหรับโหลดปลายน้ำ

การแยกจะแยกวงจรไฟฟ้าหลักและทุติยภูมิผ่านการมีเพศสัมพันธ์ของหม้อแปลง การจัดเตรียมนี้สามารถช่วยสร้างระบบไฟฟ้าปลายทางที่มีการควบคุม และมีประโยชน์ในการใช้งานที่การแยกทางไฟฟ้าเป็นส่วนหนึ่งของการออกแบบระบบจำหน่ายโดยรวม

การจ่ายไฟ 400V และ 230V ที่ยืดหยุ่น

การกำหนดค่ารองของ Delta-Star ให้ความเป็นไปได้ในการกระจายทั้งแบบสามเฟสและเฟสเดียว ไฟ 400V สามเฟสสามารถรองรับอุปกรณ์ต่างๆ เช่น ปั๊ม เครน เครื่องเชื่อม เครื่องผสมคอนกรีต และเครื่องจักรอุตสาหกรรมอื่นๆ ในขณะที่ไฟ 230V สามารถรองรับไฟส่องสว่าง อุปกรณ์สำนักงาน เครื่องมือพกพา เครื่องปรับอากาศ และโหลดเสริม

ขดลวดทองแดงเต็ม

หม้อแปลงใช้ขดลวดทองแดงเต็มเส้น ทองแดงมีความต้านทานไฟฟ้าค่อนข้างต่ำ และตัวนำทองแดงที่ออกแบบอย่างเหมาะสมสามารถช่วยควบคุมการสูญเสียของขดลวดได้ ประสิทธิภาพการระบายความร้อนที่แท้จริงยังคงขึ้นอยู่กับขนาดของตัวนำ การออกแบบหม้อแปลงไฟฟ้า อุณหภูมิโดยรอบ ระบบฉนวน การระบายอากาศ และสภาวะการโหลด

การจัดการความเย็นอัตโนมัติ

เซ็นเซอร์อุณหภูมิจะตรวจสอบสภาพการม้วน เมื่อถึงอุณหภูมิที่ตั้งไว้ พัดลมอัตโนมัติจะเริ่มกระจายความร้อนเพิ่มขึ้น วิธีการนี้มีประโยชน์สำหรับการใช้งานที่โหลดไฟฟ้ามีความผันผวนหรืออุณหภูมิในการทำงานอาจสูงขึ้น

การป้องกัน MCCB แบบบูรณาการ

เซอร์กิตเบรกเกอร์แบบขึ้นรูปมีให้ที่ด้านขาเข้าและขาออก เบรกเกอร์เหล่านี้สามารถให้การป้องกันและการแยกวงจรเพิ่มเติมได้ ในขณะที่ควรเลือกพิกัดสุดท้ายตามขนาดสายเคเบิล โหลดที่เชื่อมต่อ กระแสไฟฟ้าที่คาดหวัง และข้อกำหนดในการประสานงานการป้องกันของโครงการ

สามารถใช้ได้ที่ไหน?

ความจุ 150 kVA เหมาะสำหรับการใช้งานระบบจำหน่ายไฟฟ้าขนาดกลางจำนวนมาก เมื่อโหลดที่คำนวณได้อยู่ภายในขีดจำกัดการออกแบบของหม้อแปลง

• สถานที่ก่อสร้าง:จ่ายพลังงานชั่วคราวให้กับเครน เครื่องผสม ปั๊ม อุปกรณ์เชื่อม ไฟส่องสว่าง และสำนักงานในไซต์งาน
• สิ่งอำนวยความสะดวกทางอุตสาหกรรม:รองรับเครื่องจักรการผลิตร่วมกับโหลดไฟฟ้าเฟสเดียวเสริม
• สิ่งอำนวยความสะดวกเชิงพาณิชย์:ให้การกระจายแรงดันไฟฟ้าต่ำแบบแยกส่วนตามที่การออกแบบทางไฟฟ้าต้องการ
• ระบบไฟฟ้าชั่วคราว:สามารถบูรณาการเข้ากับการจัดการจ่ายไฟฟ้าตามโครงการได้
• การติดตั้งโหลดแบบผสม:รองรับทั้งเครื่องจักร 3 เฟส และอุปกรณ์ 1 เฟส 230V จากระบบทุติยภูมิเดียวกัน

สำหรับโครงการก่อสร้าง การกำหนดค่าโครงการในซาอุดีอาระเบียที่จัดทำโดย GUANGBIAN แสดงให้เห็นว่าโครงสเตนเลสสตีล การเชื่อมต่อ Delta-Star พัดลมระบายความร้อนอัตโนมัติ ขดลวดทองแดง และ MCCB เพิ่มเติมสามารถรวมเข้ากับการออกแบบหม้อแปลงเฉพาะโครงการได้อย่างไร

คุณควรเลือกการกำหนดค่าที่เหมาะสมอย่างไร?

การเลือกหม้อแปลงไฟฟ้าควรเริ่มต้นด้วยระบบไฟฟ้ามากกว่าการเลือกพิกัด kVA การตรวจสอบทางเทคนิคโดยสมบูรณ์ควรครอบคลุมปัจจัยต่อไปนี้:

1. คำนวณความต้องการสูงสุด:ระบุภาระการทำงานจริง แทนที่จะเพิ่มเฉพาะพิกัดป้ายชื่อของอุปกรณ์ที่เชื่อมต่อทุกตัว
2. ตรวจสอบกระแสสตาร์ทมอเตอร์:มอเตอร์ คอมเพรสเซอร์ ปั๊ม และโหลดอุปนัยอื่นๆ อาจต้องใช้กระแสไฟที่สูงขึ้นอย่างมากในระหว่างการสตาร์ท
3. ยืนยันแรงดันไฟฟ้าขาเข้า:ตรวจสอบว่าแรงดันไฟฟ้าหลักตรงกับแหล่งจ่ายไฟฟ้าที่มีอยู่
4. ยืนยันข้อกำหนดเอาต์พุต:ตรวจสอบว่าโปรเจ็กต์ต้องใช้ไฟ 3 เฟส 400V, เฟสเดียว 230V หรือแรงดันไฟฟ้าอื่นรวมกัน
5. ตรวจสอบความถี่:ยืนยันว่าการติดตั้งทำงานที่ 50 Hz หรือ 60 Hz
6. ตรวจสอบสภาพแวดล้อม:อุณหภูมิ การระบายอากาศ ฝุ่น ความชื้น และตำแหน่งการติดตั้งมีอิทธิพลต่อข้อกำหนดด้านความร้อนและกรอบหุ้ม
7. กำหนดข้อกำหนดการป้องกัน:พิกัด MCCB และการป้องกันดาวน์สตรีมควรประสานกับสายเคเบิลและอุปกรณ์เชื่อมต่อ
8. ยืนยันการเตรียมการต่อสายดิน:การกำหนดค่าที่เป็นกลางและต่อสายดินควรเป็นไปตามการออกแบบทางไฟฟ้าของโครงการและข้อบังคับท้องถิ่นที่เกี่ยวข้อง

ข้อควรพิจารณาเหล่านี้มีความสำคัญอย่างยิ่ง เนื่องจากหม้อแปลงอาจมีขนาดเพียงพอภายใต้สภาวะการทำงานปกติ แต่ยังคงประสบกับความเครียดที่มากเกินไปหากมอเตอร์กระแสสูงหลายตัวสตาร์ทพร้อมกัน

มันเปรียบเทียบกับตัวเลือกหม้อแปลงอื่น ๆ ได้อย่างไร?

ทางเลือกระหว่างเทคโนโลยีแบบแห้งและเทคโนโลยีแบบแช่น้ำมันควรขึ้นอยู่กับสภาพแวดล้อมในการติดตั้ง ความจุ ข้อกำหนดแรงดันไฟฟ้า มาตรฐานที่เกี่ยวข้อง ข้อกำหนดในการทำความเย็น พื้นที่ว่าง และการออกแบบระบบไฟฟ้าโดยรวม

ผลิตและทดสอบอย่างไร?

สำหรับการจัดหาหม้อแปลงตามโครงการ คุณภาพการผลิตเป็นเพียงส่วนหนึ่งของกระบวนการเท่านั้น การตีความข้อกำหนดทางไฟฟ้าของลูกค้าอย่างถูกต้องก็มีความสำคัญไม่แพ้กัน

GANGBIAN ผลิตการกำหนดค่าหม้อแปลงตามความต้องการของโครงการ ข้อมูลจำเพาะต่างๆ เช่น แรงดันไฟฟ้าขาเข้าและขาออก ความถี่ การจัดเรียงขดลวด การออกแบบตู้ วิธีการทำความเย็น และการกำหนดค่าการป้องกัน สามารถปรับเปลี่ยนได้ ขึ้นอยู่กับการใช้งาน

กระบวนการผลิตควรยืนยันพารามิเตอร์ทางไฟฟ้าที่สำคัญก่อนเริ่มการผลิต การทดสอบในโรงงานสามารถดำเนินการได้ตามข้อกำหนดทางเทคนิคที่ตกลงกันไว้และมาตรฐานที่บังคับใช้ โดยมีบันทึกการทดสอบและการตรวจสอบจากบุคคลที่สามเมื่อจำเป็นโดยโครงการ

ข้อมูลสำคัญที่ต้องระบุเมื่อขอใบเสนอราคา

• ความจุ kVA ที่ต้องการ
• แรงดันไฟฟ้าหลักและรอง
• ความถี่ 50 Hz หรือ 60 Hz
• ข้อกำหนดเฟสเดียวหรือสามเฟส
• การตั้งค่าวัสดุที่คดเคี้ยว
• การกำหนดค่าการเชื่อมต่อที่จำเป็น
• สภาพการติดตั้งในร่มหรือกลางแจ้ง
• ข้อกำหนดการป้องกันสิ่งที่แนบมา
• ข้อกำหนดในการทำความเย็น
• MCCB หรือข้อกำหนดการป้องกันอื่น ๆ
• ประเภทโหลดและคุณลักษณะการสตาร์ทมอเตอร์
• มาตรฐานไฟฟ้าท้องถิ่นที่ใช้บังคับ

การให้รายละเอียดเหล่านี้ในขั้นตอนการเสนอราคาช่วยให้ผู้ผลิตสามารถพัฒนาการกำหนดค่าหม้อแปลงที่ตรงกับโครงการจริง แทนที่จะอาศัยแบบจำลองมาตรฐานทั่วไป

คำถามที่พบบ่อย

หม้อแปลงรุ่นนี้มีแรงดันไฟขาออกเท่าไร?

การกำหนดค่านี้ให้เอาต์พุตเฟสเดียว 400V และ 230V การรวมแรงดันไฟฟ้าอื่นๆ สามารถพัฒนาได้ตามความต้องการของโครงการ

โหลด 400V และ 230V สามารถทำงานจากหม้อแปลงตัวเดียวกันได้หรือไม่?

ใช่. การเชื่อมต่อเดลต้า-สตาร์ให้แหล่งจ่ายไฟสำรองสามเฟสและจุดที่เป็นกลางสำหรับการกระจายเฟสเดียว โหลดที่เชื่อมต่อจะต้องมีความสมดุลอย่างเหมาะสมและคงอยู่ภายในความจุพิกัดของหม้อแปลงไฟฟ้า

พัดลมระบายความร้อนอัตโนมัติทำงานอย่างไร?

เซ็นเซอร์อุณหภูมิจะตรวจสอบอุณหภูมิของขดลวด เมื่อถึงอุณหภูมิที่ตั้งไว้ ระบบควบคุมจะเปิดใช้งานพัดลมระบายความร้อนเพื่อเพิ่มการกระจายความร้อน อุณหภูมิควบคุมจริงควรเป็นไปตามการออกแบบการระบายความร้อนของหม้อแปลงไฟฟ้า

การป้องกัน IP43 หมายถึงอะไร?

IP43 หมายถึงการป้องกันวัตถุแปลกปลอมที่มีขนาดใหญ่กว่า 1 มม. และการป้องกันละอองน้ำภายใต้สภาวะการทดสอบ IPX3 ที่บังคับใช้ ไม่ควรตีความว่าเป็นอุปกรณ์กันฝุ่นหรือกันน้ำได้อย่างสมบูรณ์

150 kVA เพียงพอสำหรับสถานที่ก่อสร้างหรือไม่?

ขึ้นอยู่กับความต้องการไฟฟ้าที่คำนวณของไซต์ ควรพิจารณากระแสสตาร์ทของมอเตอร์ อุปกรณ์เชื่อม การทำงานพร้อมกัน โหลดพีคชั่วคราว ตัวประกอบกำลัง และตัวประกอบโหลด ก่อนที่จะยืนยันความจุของหม้อแปลงที่ต้องการ

สามารถปรับแต่งหม้อแปลงได้หรือไม่?

ใช่. แรงดันไฟฟ้าขาเข้าและขาออก ความถี่ การกำหนดค่าการเชื่อมต่อ กล่องหุ้ม วิธีการทำความเย็น การจัดเรียงขดลวด และการกำหนดค่าการป้องกัน สามารถปรับแต่งได้ตามความต้องการทางไฟฟ้าของโครงการ

ต้องการโซลูชันหม้อแปลงที่ปรับแต่งเองใช่ไหม

การเลือกหม้อแปลงที่เหมาะสมในท้ายที่สุดคือการจับคู่ความจุไฟฟ้า การแปลงแรงดันไฟฟ้า การแยก การป้องกัน การทำความเย็น และสภาวะการติดตั้งให้เข้ากับสภาพแวดล้อมการทำงานจริง ด้วยข้อกำหนดทางไฟฟ้าที่กำหนดค่าได้และการผลิตตามโครงการ GUANGBIAN สามารถสนับสนุนลูกค้าที่กำลังมองหาโซลูชันหม้อแปลงที่ใช้งานได้จริงสำหรับการใช้งานด้านอุตสาหกรรม การก่อสร้าง และการกระจายแรงดันไฟฟ้าต่ำอื่นๆ หากคุณกำลังวางแผนโครงการใหม่หรือเปลี่ยนยูนิตที่มีอยู่ติดต่อเราพร้อมด้วยแรงดันไฟฟ้า ความจุ ความถี่ ประเภทโหลด และข้อกำหนดในการติดตั้งของคุณ เพื่อหารือเกี่ยวกับการกำหนดค่าหม้อแปลงที่เหมาะสม และรับใบเสนอราคาเฉพาะโครงการ
