สรุปบทความ:หม้อแปลงแยกที่กำหนดค่าอย่างเหมาะสมสามารถปรับปรุงความปลอดภัยในการจ่ายพลังงาน การปรับแรงดันไฟฟ้า และการปกป้องอุปกรณ์ในระบบไฟฟ้าเชิงพาณิชย์และอุตสาหกรรม ที่หม้อแปลงแยกชนิดแห้ง 50KVA พร้อม MCCBผสมผสานการแยกหม้อแปลง การแปลงแรงดันไฟฟ้า การป้องกันเซอร์กิตเบรกเกอร์แบบรวม และคุณลักษณะการติดตั้งที่ใช้งานได้จริงไว้ในโซลูชันขนาดกะทัดรัดเพียงหนึ่งเดียว ด้วยอินพุตสามเฟส 415V, เอาต์พุต 220V สามเฟสสี่สาย, ขดลวดทองแดง, ฉนวนคลาส F, ก๊อกแรงดันไฟฟ้าห้าตำแหน่ง, การป้องกัน IP23 และ MCCB ในตัว การกำหนดค่านี้ได้รับการออกแบบสำหรับการใช้งานที่การจ่ายพลังงานที่เชื่อถือได้และการติดตั้งแบบง่ายเป็นสิ่งสำคัญ
สารบัญ
เหตุใดหม้อแปลงแยกชนิดแห้งจึงมีความสำคัญ
MCCB ปรับปรุงการป้องกันหม้อแปลงอย่างไร
Tap Changer ห้าตำแหน่งปรับปรุงการปรับแรงดันไฟฟ้าได้อย่างไร
การออกแบบแบบรวมช่วยลดความยุ่งยากในการติดตั้งได้อย่างไร
หม้อแปลงแยกขนาด 50KVA สามารถใช้ที่ไหน?
มีการตรวจสอบคุณภาพของหม้อแปลงก่อนส่งมอบอย่างไร
ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้อ?
เหตุใดจึงเลือกการกำหนดค่าหม้อแปลงนี้
เหตุใดหม้อแปลงแยกชนิดแห้งจึงมีความสำคัญ
อุปกรณ์ไฟฟ้าไม่ได้ทำงานภายใต้สภาวะพลังงานที่เหมาะสมเสมอไป ความแตกต่างของแรงดันไฟฟ้าระหว่างแหล่งจ่ายไฟฟ้าและอุปกรณ์ดาวน์สตรีม การรบกวนทางไฟฟ้า และความจำเป็นในการแยกกระแสไฟฟ้าสามารถส่งผลต่อความน่าเชื่อถือของระบบได้ หม้อแปลงแยกชนิดแห้งเป็นวิธีปฏิบัติในการปรับแรงดันไฟฟ้าในขณะที่สร้างการแยกทางไฟฟ้าระหว่างวงจรหลักและวงจรทุติยภูมิ

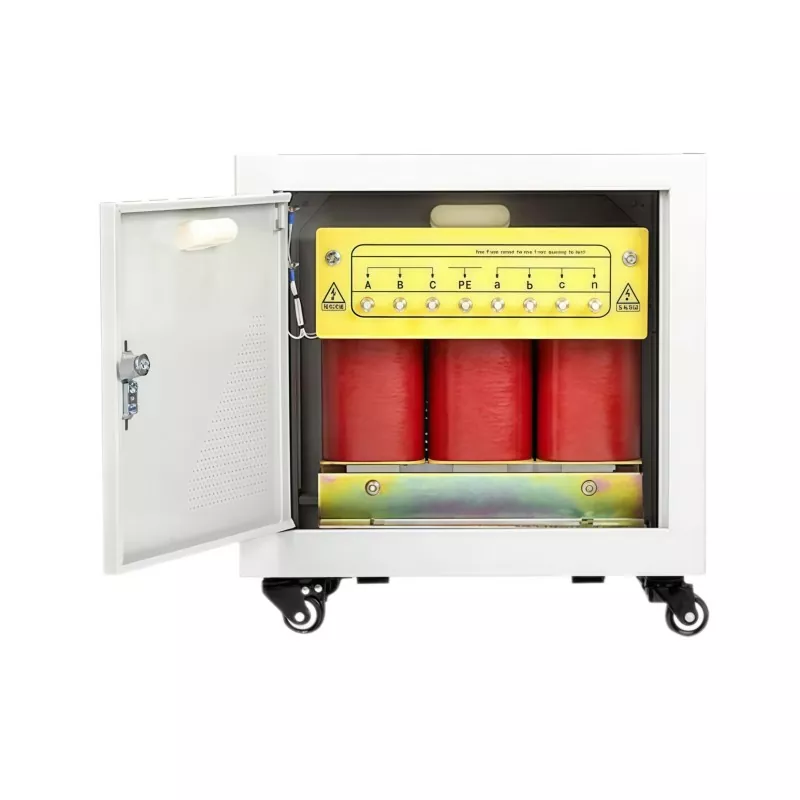

ที่หม้อแปลงแยกชนิดแห้ง 50KVA พร้อม MCCBจากกวงเบียนได้รับการออกแบบโดยใช้อินพุตสามเฟส 415V AC และเอาต์พุตสี่สายสามเฟส 220V ทำให้เครื่องนี้เหมาะสำหรับการใช้งานที่ต้องการแหล่งจ่ายไฟสามเฟส 220V ที่มีการควบคุมจากแหล่งจ่ายไฟสามเฟสแรงดันสูงกว่า
ซึ่งแตกต่างจากหม้อแปลงแช่น้ำมัน การออกแบบแบบแห้งไม่ได้ใช้น้ำมันฉนวนเป็นสื่อทำความเย็นและฉนวนหลัก สิ่งนี้ทำให้น่าสนใจสำหรับห้องไฟฟ้าภายใน อาคารเชิงพาณิชย์ สภาพแวดล้อมการผลิต และสถานที่อื่นๆ ที่ต้องการการติดตั้งที่สะอาดและตรงไปตรงมา
MCCB ปรับปรุงการป้องกันหม้อแปลงอย่างไร
หนึ่งในคุณสมบัติที่เป็นประโยชน์มากที่สุดของการกำหนดค่าหม้อแปลงนี้คือการบูรณาการเบรกเกอร์วงจรเคสแบบขึ้นรูป (MCCB) แทนที่จะถือว่าหม้อแปลงและอุปกรณ์ป้องกันเป็นส่วนประกอบที่แยกจากกันโดยสิ้นเชิง การออกแบบจะรวมอุปกรณ์ป้องกันไว้ในตู้หม้อแปลง
หน่วยนี้ใช้ MCCB ที่ด้านอินพุตและเอาต์พุต เบรกเกอร์ด้านอินพุตเชื่อมต่อกับแหล่งจ่ายไฟ 415V ในขณะที่การป้องกันด้านเอาต์พุตถูกจัดเตรียมไว้สำหรับวงจรทุติยภูมิสามเฟสสี่สาย
วิธีการบูรณาการนี้สามารถให้ประโยชน์เชิงปฏิบัติหลายประการ:
- ลดความต้องการอุปกรณ์ป้องกันภายนอกเพิ่มเติม
- ช่วยลดความยุ่งยากในการเชื่อมต่อสายเคเบิลขาเข้าและขาออก
- ให้การป้องกันกระแสเกินและการลัดวงจรสำหรับวงจรที่เกี่ยวข้อง
- สร้างการติดตั้งหม้อแปลงไฟฟ้าที่เป็นระเบียบมากขึ้น
- สามารถลดงานเดินสายไฟและงานติดตั้งบริเวณหน้างานโครงการได้
- ช่วยให้หม้อแปลงและอุปกรณ์ป้องกันสามารถกำหนดค่าเป็นชุดประกอบที่มีการประสานงานกัน
สำหรับผู้ซื้อในภาคอุตสาหกรรม รายละเอียดเหล่านี้มีความสำคัญเนื่องจากความซับซ้อนในการติดตั้งอาจส่งผลต่อเวลาของโครงการ ความต้องการแรงงาน และประสิทธิภาพในการทดสอบเดินเครื่อง
ข้อมูลจำเพาะที่สำคัญคืออะไร?
การทำความเข้าใจการกำหนดค่าทางไฟฟ้าถือเป็นสิ่งสำคัญก่อนเลือกหม้อแปลงไฟฟ้า ตารางต่อไปนี้สรุปข้อกำหนดหลักของการกำหนดค่า 50KVA นี้
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ความจุสูงสุด | 50 เควีเอ |
| เฟส | 3 เฟส |
| แรงดันไฟฟ้าขาเข้า | 415V AC 3 เฟส |
| แรงดันขาออก | สายไฟ 220V 3 เฟส 4 |
| แตะตำแหน่ง | 380V / 400V / 415V / 430V / 450V |
| ความถี่ | 50เฮิร์ต |
| วัสดุที่คดเคี้ยว | ทองแดง |
| ชั้นฉนวน | คลาส F |
| อุณหภูมิที่เพิ่มขึ้นของขดลวด | ≤100°ซ |
| ระดับเสียงรบกวน | <60dB ที่ 1 เมตร |
| การป้องกันสิ่งที่แนบมา | IP23 ระบายอากาศได้ |
| วัสดุสิ่งที่แนบมา | สแตนเลส |
| การป้องกัน | MCCB ที่ด้านอินพุตและเอาต์พุต |
| การตรวจสอบ | โวลต์มิเตอร์แบบติดตั้ง |
การรวมกันของข้อกำหนดเหล่านี้ทำให้หม้อแปลงเหมาะสำหรับโครงการที่ต้องพิจารณาการแปลงแรงดันไฟฟ้า การแยกไฟฟ้า และการป้องกันแบบรวมเข้าด้วยกัน แทนที่จะซื้อเป็นส่วนประกอบที่ไม่เกี่ยวข้องกัน
Tap Changer ห้าตำแหน่งปรับปรุงการปรับแรงดันไฟฟ้าได้อย่างไร
แรงดันไฟฟ้าของโครงข่ายจริงอาจแตกต่างกันไปตามสถานที่และสภาพการทำงาน หม้อแปลงที่ออกแบบโดยใช้แรงดันไฟฟ้าหลักคงที่เพียงตัวเดียวอาจต้องพิจารณาเพิ่มเติมเมื่อติดตั้งในพื้นที่ที่แรงดันไฟฟ้าแตกต่างจากค่าที่ระบุ
รุ่นนี้มีตำแหน่งก๊อกน้ำแรงดันไฟฟ้าหลักห้าตำแหน่ง:380V, 400V, 415V, 430V และ 450V. เครื่องเปลี่ยนแทปช่วยให้ทีมติดตั้งมีความยืดหยุ่นมากขึ้นเมื่อจับคู่หม้อแปลงกับแหล่งจ่ายที่มีอยู่
ตัวอย่างเช่น เมื่อเงื่อนไขการจ่ายจริงแตกต่างจากอินพุต 415V มาตรฐาน คุณสามารถเลือกก๊อกที่เหมาะสมเพื่อช่วยรักษาแรงดันไฟฟ้าทุติยภูมิที่ต้องการได้ คุณลักษณะนี้มีประโยชน์อย่างยิ่งสำหรับโครงการที่ต้องพิจารณาเงื่อนไขแรงดันไฟฟ้าในระหว่างการเลือกหม้อแปลง
อย่างไรก็ตาม เครื่องเปลี่ยนการแตะเป็นแบบไม่มีพลังงาน ต้องปิดหม้อแปลงไฟฟ้าจนสุดก่อนที่จะเปลี่ยนตำแหน่งก๊อกน้ำ ไม่ควรปรับในขณะที่หม้อแปลงไฟฟ้าเปิดอยู่
การออกแบบแบบรวมช่วยลดความยุ่งยากในการติดตั้งได้อย่างไร
การติดตั้งหม้อแปลงไฟฟ้าไม่ได้เป็นเพียงเกี่ยวกับข้อกำหนดทางไฟฟ้าเท่านั้น การกำหนดเส้นทางสายเคเบิล อุปกรณ์ป้องกัน การเข้าถึง การสร้างตู้ และการทดสอบการใช้งาน ล้วนส่งผลต่อผลลัพธ์ขั้นสุดท้ายของโครงการ
การกำหนดค่า MCCB ในตัวจะช่วยลดจำนวนอุปกรณ์แยกที่อาจจำเป็นต้องใช้รอบๆ หม้อแปลงไฟฟ้า การเดินสายจากโรงงานระหว่างหม้อแปลงและเบรกเกอร์ป้องกันสามารถช่วยลดปริมาณการเดินสายสนามที่ต้องใช้ในการติดตั้งได้
โครงสร้างสเตนเลสสตีลมีการระบายอากาศและได้รับการจัดอันดับ IP23 อุปกรณ์นี้ยังใช้ล้อหมุนแบบล็อคได้พร้อมเบรก ซึ่งทำให้การวางตำแหน่งและการเคลื่อนย้ายสะดวกยิ่งขึ้นระหว่างกิจกรรมการติดตั้งหรือบำรุงรักษา
โวลต์มิเตอร์ที่ติดตั้งด้านหน้าช่วยให้สังเกตแรงดันไฟฟ้าที่ช่องแรงดันต่ำได้อย่างง่ายดาย สิ่งนี้มีประโยชน์ในระหว่างการเดินเครื่องและการตรวจสอบตามปกติ เนื่องจากผู้ปฏิบัติงานสามารถตรวจสอบแรงดันไฟฟ้าที่ระบุได้โดยไม่ต้องมีการเตรียมการสูบจ่ายภายนอกแยกต่างหาก
หม้อแปลงแยกขนาด 50KVA สามารถใช้ที่ไหน?
ความจุ 50KVA เหมาะสำหรับการใช้งานไฟฟ้าขนาดกลางจำนวนมากที่จำเป็นต้องมีการจ่ายไฟสามเฟสแบบควบคุม ควรยืนยันความเหมาะสมที่แท้จริงโดยเทียบกับโหลดที่เชื่อมต่อ กระแสสตาร์ท รอบการทำงาน สภาพแวดล้อม และข้อกำหนดทางไฟฟ้าในท้องถิ่น
สภาพแวดล้อมการใช้งานทั่วไปอาจรวมถึง:
- โรงงานผลิตทางอุตสาหกรรม
- อาคารพาณิชย์
- ห้องไฟฟ้าโรงงาน
- ระบบอัตโนมัติและการควบคุม
- แหล่งจ่ายไฟของเครื่องจักร
- อุปกรณ์ที่ต้องการการแยกทางไฟฟ้า
- การประชุมเชิงปฏิบัติการและสิ่งอำนวยความสะดวกในการประมวลผล
- ระบบจำหน่ายไฟฟ้าที่ต้องการการแปลง 415V เป็น 220V
สำหรับโครงการที่มีอุปกรณ์ที่มีความละเอียดอ่อน หม้อแปลงไฟฟ้าควรได้รับการประเมินว่าเป็นส่วนหนึ่งของระบบจำหน่ายไฟฟ้าที่สมบูรณ์ แทนที่จะพิจารณาว่าเป็นส่วนประกอบแบบแยกส่วน
มีการตรวจสอบคุณภาพของหม้อแปลงก่อนส่งมอบอย่างไร
ประสิทธิภาพของหม้อแปลงขึ้นอยู่กับคุณภาพของขดลวด ความสมบูรณ์ของฉนวน ความถูกต้องของอัตราส่วนทางไฟฟ้า และความสม่ำเสมอในการผลิตโดยรวม ด้วยเหตุนี้ การทดสอบจึงควรเป็นส่วนสำคัญของการประเมินซัพพลายเออร์
ตามข้อมูลผลิตภัณฑ์ GUANGBIAN ใช้แท่นทดสอบหม้อแปลงไฟฟ้าแบบรวมก่อนจัดส่ง กระบวนการทดสอบประกอบด้วยการตรวจสอบที่เกี่ยวข้องกับความต้านทานของขดลวด อัตราส่วนการหมุน ความต้านทานของฉนวน การสูญเสียขณะไม่มีโหลด และการควบคุมแรงดันไฟฟ้า
กระบวนการผลิตยังเป็นไปตามข้อกำหนดการทดสอบตาม IEC สำหรับหน่วยที่จัดส่ง วิธีการทดสอบที่จัดทำเป็นเอกสารช่วยให้ผู้ซื้อมีหลักฐานทางเทคนิคที่เป็นประโยชน์เมื่อตรวจสอบอุปกรณ์ก่อนการติดตั้ง
สำหรับคำสั่งซื้อที่ปรับแต่งเอง ผู้ซื้อยังสามารถหารือเกี่ยวกับข้อกำหนดการตรวจสอบและข้อกำหนดเฉพาะของโครงการกับผู้ผลิตก่อนการผลิต นี่เป็นสิ่งสำคัญอย่างยิ่งเมื่อหม้อแปลงต้องเป็นไปตามสภาพแวดล้อมการติดตั้งหรือการกำหนดค่าระบบไฟฟ้าโดยเฉพาะ
ผู้ซื้อควรตรวจสอบอะไรก่อนสั่งซื้อ?
การเลือกหม้อแปลงตามพิกัด KVA เท่านั้นอาจทำให้เกิดการกำหนดค่าที่ไม่เหมาะสมได้ ทีมจัดซื้อควรตรวจสอบข้อกำหนดทางไฟฟ้าและเครื่องกลทั้งหมดก่อนที่จะยืนยันคำสั่งซื้อ
ประเด็นสำคัญที่ต้องตรวจสอบ ได้แก่:
- แรงดันไฟฟ้าหลัก:ตรวจสอบแรงดันไฟฟ้าและการกำหนดค่าเฟสที่มีอยู่
- แรงดันไฟฟ้าทุติยภูมิ:ตรวจสอบว่าแรงดันไฟเอาท์พุตตรงกับอุปกรณ์ที่เชื่อมต่อ
- ความสามารถในการรับน้ำหนัก:คำนวณโหลดต่อเนื่องและโหลดสูงสุดที่คาดหวัง แทนที่จะอาศัยเฉพาะพิกัดอุปกรณ์ที่ระบุเท่านั้น
- ความถี่:ยืนยันว่าโปรเจ็กต์ต้องการ 50Hz, 60Hz หรือความถี่อื่น
- การป้องกัน:ตรวจสอบข้อกำหนด MCCB และพิจารณาว่ากฎระเบียบท้องถิ่นจำเป็นต้องมีการป้องกันต้นน้ำหรือปลายน้ำเพิ่มเติมหรือไม่
- สภาพแวดล้อมการติดตั้ง:ยืนยันว่าการป้องกัน IP23 เพียงพอสำหรับตำแหน่งที่ต้องการหรือไม่
- การปรับแรงดันไฟฟ้า:พิจารณาว่าเครื่องเปลี่ยนแทปหลายตำแหน่งมีประโยชน์ต่อสภาพกริดในพื้นที่หรือไม่
- เอกสารประกอบ:ขอแบบทางเทคนิค รายงานการทดสอบ ข้อมูลการเดินสายไฟ และเอกสารอื่นๆ ที่จำเป็นสำหรับการอนุมัติโครงการ
สำหรับโครงการระหว่างประเทศ ยังมีประโยชน์ในการชี้แจงขนาดการขนส่ง บรรจุภัณฑ์ ข้อกำหนดการติดตั้ง มาตรฐานที่เกี่ยวข้อง และขั้นตอนการว่าจ้างก่อนเริ่มการผลิต
คำถามที่พบบ่อย
สามารถปรับ tap changer ในขณะที่หม้อแปลงทำงานได้หรือไม่?
ไม่ เครื่องเปลี่ยนแทปเป็นชนิดไม่มีพลังงาน และต้องปรับหลังจากปิดหม้อแปลงแล้วเท่านั้น ควรปฏิบัติตามขั้นตอนความปลอดภัยทางไฟฟ้าที่เหมาะสมก่อนเปลี่ยนตำแหน่งก๊อกน้ำเสมอ
หม้อแปลงมี MCCB ทั้งสองด้านหรือไม่?
ใช่. การกำหนดค่านี้จะรวม MCCB เข้ากับโครงหม้อแปลง โดยมีการป้องกันที่ด้านอินพุตและเอาต์พุต ควรยืนยันการจัดเรียงเบรกเกอร์ที่แน่นอนตามข้อกำหนดทางไฟฟ้าของโครงการก่อนสั่งซื้อ
ยังจำเป็นต้องมีกล่องกระจายสินค้าแยกต่างหากหรือไม่?
ในการติดตั้งจำนวนมาก MCCB แบบรวมสามารถลดความจำเป็นในการใช้กล่องป้องกันแยกต่างหากได้ อย่างไรก็ตาม รหัสไฟฟ้าท้องถิ่นและการออกแบบการจำหน่ายโดยรวมอาจต้องมีการป้องกันหรือเปลี่ยนอุปกรณ์เพิ่มเติม
หม้อแปลงไฟฟ้า 50KVA นี้เหมาะสำหรับติดตั้งภายนอกอาคารหรือไม่?
กล่องหุ้มได้รับการจัดอันดับ IP23 และมีไว้สำหรับภายในอาคารหรือสถานที่ที่มีหลังคาคลุมอย่างเหมาะสม สำหรับสภาพแวดล้อมกลางแจ้งที่เปิดโล่งเต็มที่ซึ่งมีฝนตกหนัก ฝุ่น หรือสภาวะที่รุนแรงอื่นๆ ระดับการป้องกันตัวเครื่องที่สูงขึ้นอาจเหมาะสมกว่า
ใช้วัสดุม้วนประเภทใด?
หม้อแปลงไฟฟ้าใช้ขดลวดทองแดง ทองแดงได้รับการคัดเลือกอย่างกว้างขวางสำหรับขดลวดหม้อแปลงเนื่องจากมีการนำไฟฟ้าและเหมาะสมสำหรับการส่งกำลังที่เชื่อถือได้
สามารถปรับแต่งหม้อแปลงได้หรือไม่?
ใช่. การกำหนดค่าหม้อแปลงสามารถพูดคุยได้ตามความต้องการของโครงการ รวมถึงพารามิเตอร์ทางไฟฟ้า การจัดการการป้องกัน การตั้งค่าก๊อกน้ำ ข้อกำหนดของตู้ และข้อควรพิจารณาเฉพาะการใช้งานอื่นๆ
เหตุใดจึงเลือกการกำหนดค่าหม้อแปลงนี้
หม้อแปลงไฟฟ้าที่ได้รับการออกแบบมาอย่างดีควรทำมากกว่าการแปลงแรงดันไฟฟ้า ควรเหมาะสมกับระบบไฟฟ้า ทำให้การติดตั้งง่ายขึ้น ให้การป้องกันที่เหมาะสม และยังคงใช้งานได้จริงสำหรับการใช้งานในระยะยาว ที่หม้อแปลงแยกชนิดแห้ง 50KVA พร้อม MCCBรวมความจุสามเฟส 50KVA, การแปลงแรงดันไฟฟ้า 415V เป็น 220V, ขดลวดทองแดง, ฉนวนคลาส F, การปรับแรงดันไฟฟ้าห้าตำแหน่ง, MCCB ในตัว, โครงสร้างตัวเครื่องสแตนเลสสตีล IP23, การตรวจสอบแรงดันไฟฟ้า และการทดสอบจากโรงงาน ให้เป็นโซลูชันทางวิศวกรรมเพียงหนึ่งเดียว
สำหรับผู้ซื้อที่กำลังมองหาผู้ผลิตหม้อแปลงในจีนที่สามารถจัดหาโซลูชันหม้อแปลงแยกชนิดแห้งแบบกำหนดเองได้ GANGBIAN มอบทางเลือกที่ใช้งานได้จริงสำหรับโครงการที่ต้องการการป้องกันแบบรวมและการกำหนดค่าเฉพาะแอปพลิเคชัน หากคุณกำลังประเมินข้อมูลจำเพาะ วางแผนการติดตั้งระบบไฟฟ้าใหม่ หรือเปรียบเทียบซัพพลายเออร์หม้อแปลง ให้ตรวจสอบหม้อแปลงแยกชนิดแห้งขนาด 50KVA กับ MCCB และหารือเกี่ยวกับข้อกำหนดโครงการของคุณกับผู้ผลิตโดยตรง สำหรับข้อกำหนดเฉพาะด้านแรงดันไฟฟ้า การกำหนดค่า MCCB ข้อกำหนดของกล่องหุ้ม เอกสารการทดสอบ หรือโซลูชันหม้อแปลงที่ปรับแต่งเองติดต่อเราเพื่อรับคำแนะนำทางเทคนิคและโซลูชั่นที่เหมาะกับการใช้งานของคุณ
