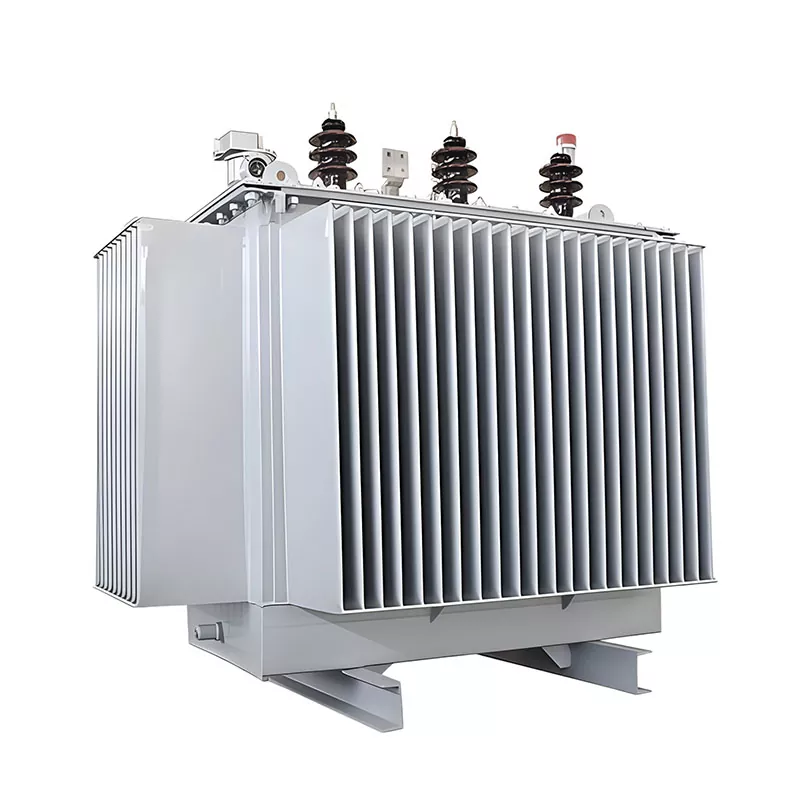

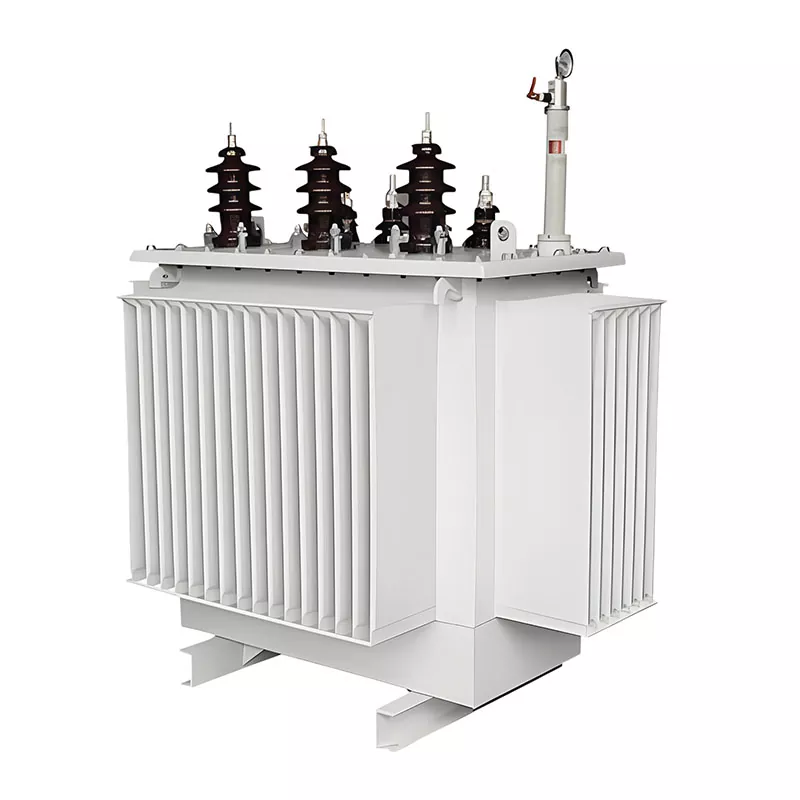

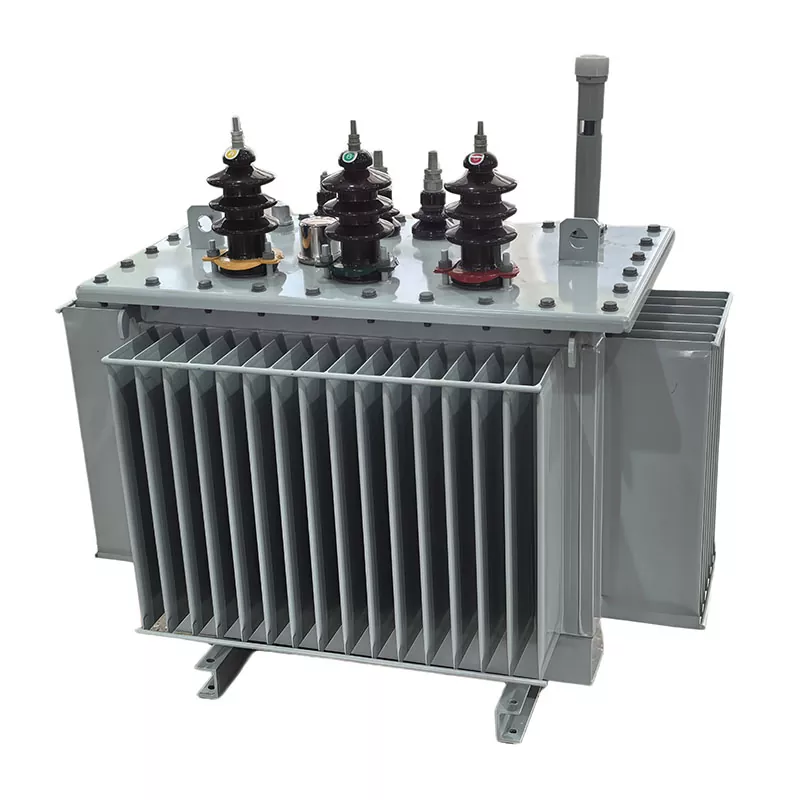

เปลี่ยนหม้อแปลงแช่น้ำมัน

หม้อแปลงไฟฟ้าแบบแช่น้ำมันทดแทนเป็นหม้อแปลงไฟฟ้ากำลังเติมน้ำมันชนิดหนึ่งที่ได้รับการออกแบบมาโดยเฉพาะเพื่อทดแทนหม้อแปลงที่มีอยู่ในระบบจำหน่ายไฟฟ้าที่ใช้งาน โดยทั่วไปเนื่องจากอุปกรณ์ที่มีอายุมากขึ้น ความล้มเหลว ข้อจำกัดด้านกำลังการผลิต หรือข้อกำหนดในการอัพเกรดประสิทธิภาพ

แตกต่างจากหม้อแปลงที่ใช้ในการติดตั้งใหม่ หม้อแปลงทดแทนได้รับการออกแบบทางวิศวกรรมโดยเน้นไปที่ความเข้ากันได้ของระบบ ความสามารถในการแลกเปลี่ยนทางกายภาพ และการบูรณาการอย่างราบรื่นกับโครงสร้างพื้นฐานทางไฟฟ้าที่มีอยู่

คำจำกัดความทางวิศวกรรม

จากมุมมองของวิศวกรรมไฟฟ้า หม้อแปลงไฟฟ้าแบบแช่น้ำมันทดแทนสามารถกำหนดได้เป็น:

หม้อแปลงไฟฟ้ากำลังออกแบบหรือปรับให้เหมาะสมตามเงื่อนไขเครือข่ายที่มีอยู่ เช่น ระดับแรงดันไฟฟ้า กลุ่มเวกเตอร์ ขนาดการติดตั้ง และโปรไฟล์โหลด เพื่อให้สามารถเปลี่ยนหม้อแปลงจุ่มน้ำมันที่ใช้งานอยู่ได้โดยตรง โดยไม่ต้องดัดแปลงระบบเดิมครั้งใหญ่

ลักษณะทางเทคนิคที่สำคัญ

หม้อแปลงไฟฟ้าแบบแช่น้ำมันทดแทนทั่วไปถูกกำหนดโดยข้อกำหนดทางเทคนิคต่อไปนี้:

ความเข้ากันได้ของแรงดันไฟฟ้า:จับคู่ระดับระบบที่มีอยู่ เช่น 6kV/0.4kV, 10kV/0.4kV เป็นต้น

ความสามารถในการเปลี่ยนการติดตั้ง:ออกแบบมาเพื่อให้พอดีกับฐานราก จุดเข้าสายเคเบิล และโครงร่างสถานีย่อยที่มีอยู่

การจับคู่กลุ่มเวกเตอร์:โดยทั่วไป Dyn11 หรือเหมือนกับการกำหนดค่าหม้อแปลงดั้งเดิม

การประสานงานความต้านทานไฟฟ้าลัดวงจร:โดยทั่วไปแล้วได้รับการออกแบบภายในช่วง 5%–8% เพื่อให้มั่นใจถึงความเสถียรของระบบ

การเพิ่มประสิทธิภาพการทำงาน:อาจปรับปรุงประสิทธิภาพ ลดการสูญเสีย หรือเพิ่มประสิทธิภาพการระบายความร้อนเมื่อเทียบกับยูนิตที่ถูกเปลี่ยน

หาขนาดที่เหมาะสมก่อน

ตัวอย่าง: โหลดปัจจุบันของคุณคือ 800kVA และคุณกำลังเพิ่มความต้องการใหม่อีก 400kVA คำนึงถึงอัตราการเติบโตบางส่วน และ 1250-1600kVA ก็สมเหตุสมผล อย่าดูแต่ตัวเลขของวันนี้ การปล่อยให้มีช่องว่างเป็นเดิมพันที่ปลอดภัยเสมอ

เมื่อทำการคำนวณความจุของหม้อแปลง โปรดคำนึงถึงพารามิเตอร์เหล่านี้: ระดับแรงดันไฟฟ้าควรตรงกับระบบที่มีอยู่ของคุณ (เช่น 10kV/0.4kV) กลุ่มเวกเตอร์ Dyn11 ใช้งานได้สำหรับการใช้งานเชิงพาณิชย์ส่วนใหญ่ และความต้านทาน 5-8% เป็นค่ามาตรฐาน หากคุณไม่แน่ใจ ทีมงานโรงงานในจีนของ GANGBIAN สามารถตรวจสอบการตั้งค่าของคุณและยืนยันข้อกำหนดก่อนการผลิต

ก่อนแลกต้องเตรียมอะไรบ้าง?

สามสิ่งที่ต้องตรวจสอบ:

1. การประเมินทางไฟฟ้า — บัสบาร์และสายเคเบิลของคุณสามารถจัดการกับกระแสไฟฟ้าที่สูงกว่าได้หรือไม่? แผนความคุ้มครองจำเป็นต้องปรับเปลี่ยนหรือไม่?

2.การตรวจสอบโครงสร้าง — ขนาดฐานราก, เส้นทางการเข้าถึงสำหรับการเคลื่อนย้ายเครื่อง, สภาพการระบายอากาศ

3.การประสานงานด้านยูทิลิตี้ — การอัพเกรดความจุอาจต้องมีการเปลี่ยนแปลงอุปทานขาเข้าของคุณ รับใบอนุญาตปิดไฟฟ้าก่อนกำหนด

หากคุณกำลังวางแผนโครงการเปลี่ยนหม้อแปลง ทีมเทคนิคของ GANGBIAN จากโรงงานในจีนสามารถช่วยตรวจสอบรายการเหล่านี้ได้ เราได้จัดการกับกรณีที่คล้ายกันในโรงงานผลิตของเรา และทราบดีว่ารายละเอียดใดบ้างที่มักถูกมองข้าม

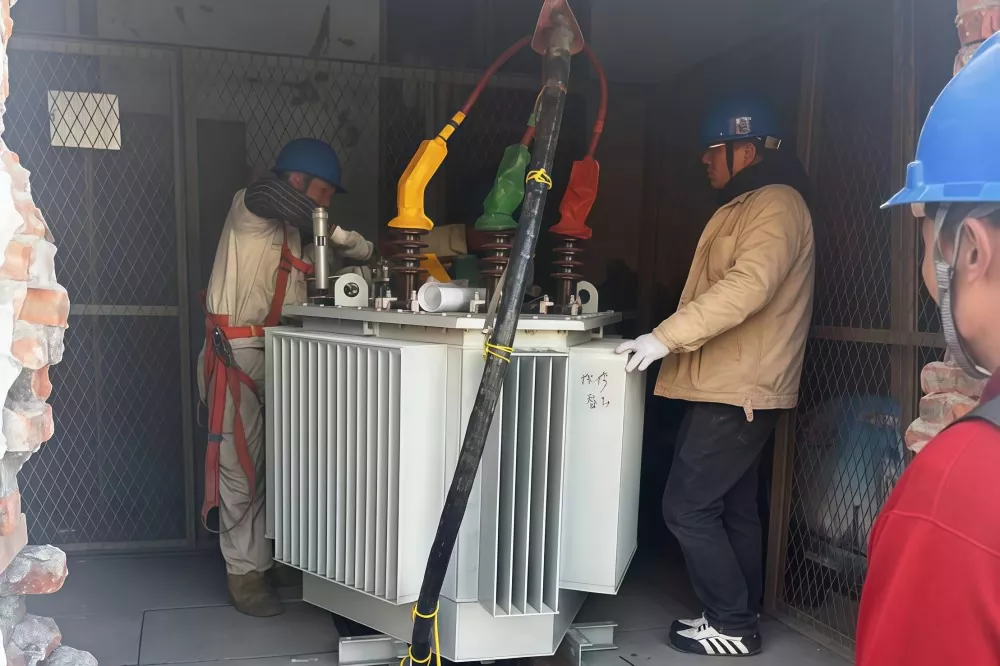

การติดตั้งและการว่าจ้าง

ปิดเครื่อง → ตัดการเชื่อมต่อ → ถอดเครื่องเก่าออก → วางตำแหน่งหม้อแปลงใหม่ → สายไฟ → การทดสอบ → เพิ่มพลังงาน

อย่าข้ามขั้นตอนการทดสอบ: การทดสอบอัตราส่วนการหมุน ความต้านทานของฉนวน การตรวจสอบกลุ่มเวกเตอร์ การวัดความต้านทาน ทุกอย่างจะต้องผ่านไปก่อนที่คุณจะพลิกสวิตช์ ในช่วงสองสามสัปดาห์แรก ให้จับตาดูอุณหภูมิ ฟังเสียงที่ผิดปกติ ตรวจสอบการสั่นสะเทือน

มีค่าใช้จ่ายเท่าไร?

สำหรับหน่วยขนาด 1250kVA หม้อแปลงจะมีราคาอยู่ที่ 25,000–45,000 ดอลลาร์ ด้วยการติดตั้งและการดัดแปลง ค่าใช้จ่ายรวมของโครงการอยู่ที่ประมาณ 35,000–75,000 ดอลลาร์ หากเครื่องเดิมของคุณใช้งานมาเกือบ 20 ปีแล้ว การเปลี่ยนเครื่องใหม่ก็สมเหตุสมผลมากกว่าการเพิ่มเครื่องแบบขนาน เพราะความยุ่งยากในการบำรุงรักษาน้อยกว่าและมีประสิทธิภาพดีกว่า

หลังการติดตั้ง ให้เก็บรายงานการทดสอบและแบบร่างตามที่สร้างขึ้นไว้ในไฟล์ ตรวจสอบอุณหภูมิทุกไตรมาส ทำการวิเคราะห์น้ำมันทุกปี (สำหรับประเภทเติมน้ำมัน) ด้วยการดูแลที่เหมาะสม อุปกรณ์นี้ควรจะทำงานได้อย่างราบรื่นเป็นเวลา 20-30 ปี

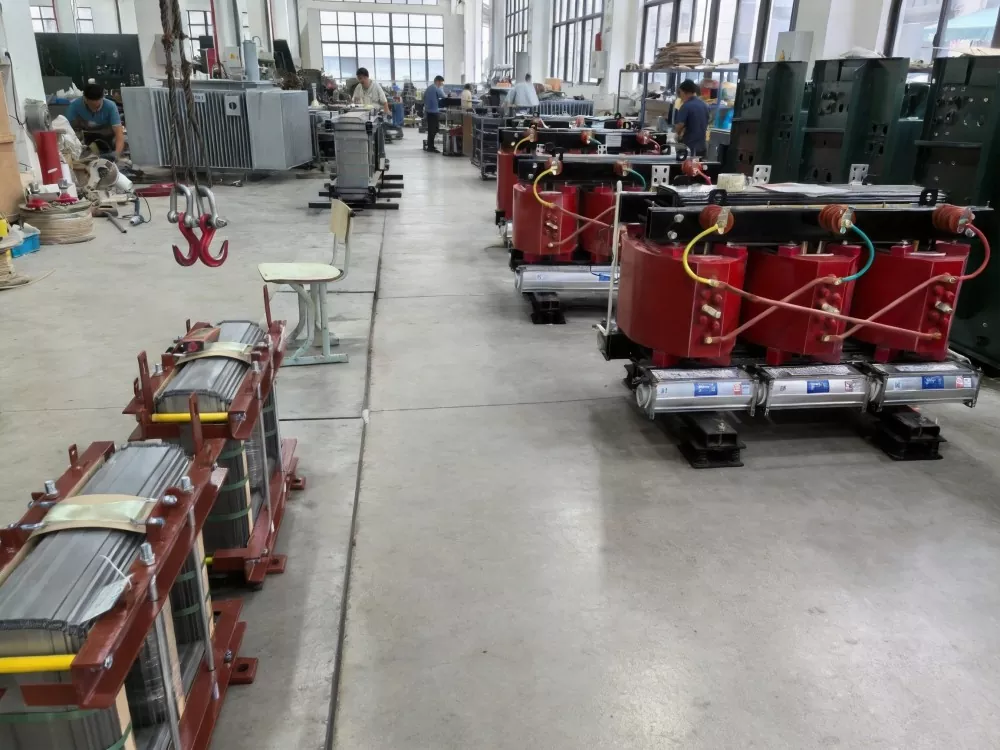

ที่โรงงานในจีนของ GUANGBIAN เราผลิตหม้อแปลงที่สร้างขึ้นสำหรับการขนส่งระยะไกล ไม่ว่าคุณจะอยู่ในขั้นตอนการเลือกหม้อแปลงหรือต้องการตรวจสอบข้อมูลจำเพาะ ทีมของเราสามารถช่วยได้

ความแตกต่างจากหม้อแปลงไฟฟ้าติดตั้งใหม่มาตรฐาน

คำถามที่พบบ่อย

1. หม้อแปลงไฟฟ้าแบบแช่น้ำมันทดแทนคืออะไร?

เป็นหม้อแปลงจุ่มน้ำมันที่ออกแบบมาเพื่อทดแทนหม้อแปลงไฟฟ้าที่มีอยู่ในระบบไฟฟ้าปฏิบัติการ ถูกสร้างขึ้นเพื่อให้ตรงกับสภาพไฟฟ้าเดิม ดังนั้นระบบจึงสามารถทำงานได้ต่อไปโดยมีการดัดแปลงเพียงเล็กน้อย

2. ควรเปลี่ยนหม้อแปลงเมื่อใด?

จำเป็นต้องเปลี่ยนเมื่อหม้อแปลงเก่า (โดยทั่วไปมีอายุ 15–25 ปีขึ้นไป) เสียบ่อยครั้ง ไม่สามารถตอบสนองความต้องการโหลดในปัจจุบัน หรือมีค่าใช้จ่ายในการบำรุงรักษาสูง

3. ฉันจะเลือกความจุที่ถูกต้องสำหรับการเปลี่ยนได้อย่างไร

ความจุจะถูกเลือกโดยพิจารณาจากโหลดปัจจุบัน การขยายในอนาคต (ปกติคือ 15–25%) และสภาวะของระบบ เช่น ระดับแรงดันไฟฟ้า และข้อจำกัดในการติดตั้ง

4. หม้อแปลงทดแทนสามารถเพิ่มกำลังการผลิตได้หรือไม่?

ใช่. หน่วยทดแทนสามารถอัปเกรดให้มีความจุสูงขึ้นได้ แต่ต้องตรวจสอบความเข้ากันได้ของสายเคเบิล สวิตช์เกียร์ และระบบป้องกันที่มีอยู่

5. เมื่อเปลี่ยนหม้อแปลงต้องตรงกับข้อใด?

พารามิเตอร์หลัก ได้แก่ อัตราส่วนแรงดันไฟฟ้า กลุ่มเวกเตอร์ (โดยทั่วไปคือ Dyn11) อิมพีแดนซ์ (ประมาณ 5–8%) และขนาดการติดตั้งทางกายภาพ

6. กระบวนการเปลี่ยนทดแทนใช้เวลานานเท่าใด?

โดยปกติการติดตั้งและการเปลี่ยนจะใช้เวลา 1-3 วัน ขึ้นอยู่กับสภาพของสถานที่ รวมถึงเวลาเพิ่มเติมสำหรับการทดสอบและทดสอบการใช้งาน
