หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA สามารถปรับปรุงการกระจายพลังงานที่เชื่อถือได้ได้อย่างไร

กวงเปี้ยนจัดหาหม้อแปลงไฟฟ้าแบบติดเสา 37.5KVAสำหรับระบบจำหน่ายค่าโสหุ้ยที่รองรับโหลดที่อยู่อาศัย เกษตรกรรม พาณิชยกรรม และอุตสาหกรรมเบา ออกแบบมาเพื่อการใช้งานกลางแจ้งในทางปฏิบัติ หม้อแปลงนี้รวมการติดตั้งแบบยึดกับเสาขนาดกะทัดรัด ขดลวดทองแดง ฉนวนน้ำมัน การผลิตที่มีการควบคุม และการทดสอบในโรงงานเพื่อรองรับการกระจายพลังงานแรงดันปานกลางถึงแรงดันต่ำที่มีเสถียรภาพ

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายที่ออกแบบมาเพื่อลดแรงดันไฟฟ้าปานกลางจากสายเหนือศีรษะให้เป็นแรงดันไฟฟ้าต่ำลงซึ่งเหมาะสำหรับผู้ใช้ปลายทาง ความจุพิกัด 37.5KVA ทำให้เหมาะสำหรับโหลดไฟฟ้าที่ค่อนข้างปานกลางที่ต้องการติดตั้งหม้อแปลงยกระดับที่มีขนาดกะทัดรัด บทความนี้จะอธิบายวิธีการทำงานของหม้อแปลงไฟฟ้า ตำแหน่งที่ใช้ ปัจจัยทางเทคนิคที่มีอิทธิพลต่อประสิทธิภาพการทำงาน วิธีการผลิตและการทดสอบ และเหตุใดการติดตั้งแบบติดเสาจึงสามารถใช้งานได้จริงสำหรับเครือข่ายการกระจายค่าโสหุ้ยสมัยใหม่

สารบัญ

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA คืออะไร?

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA ทำงานอย่างไร

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA ใช้ที่ไหน?

คุณสมบัติหลักคืออะไร?

หม้อแปลงไฟฟ้าผลิตขึ้นมาได้อย่างไร?

ผู้ซื้อควรพิจารณาการทดสอบอะไรบ้าง?

เหตุใดจึงเลือกหม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดเสา

ผู้ซื้อควรเลือกหม้อแปลงไฟฟ้าที่เหมาะสมอย่างไร?

คำถามที่พบบ่อย

บทสรุป

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA คืออะไร?

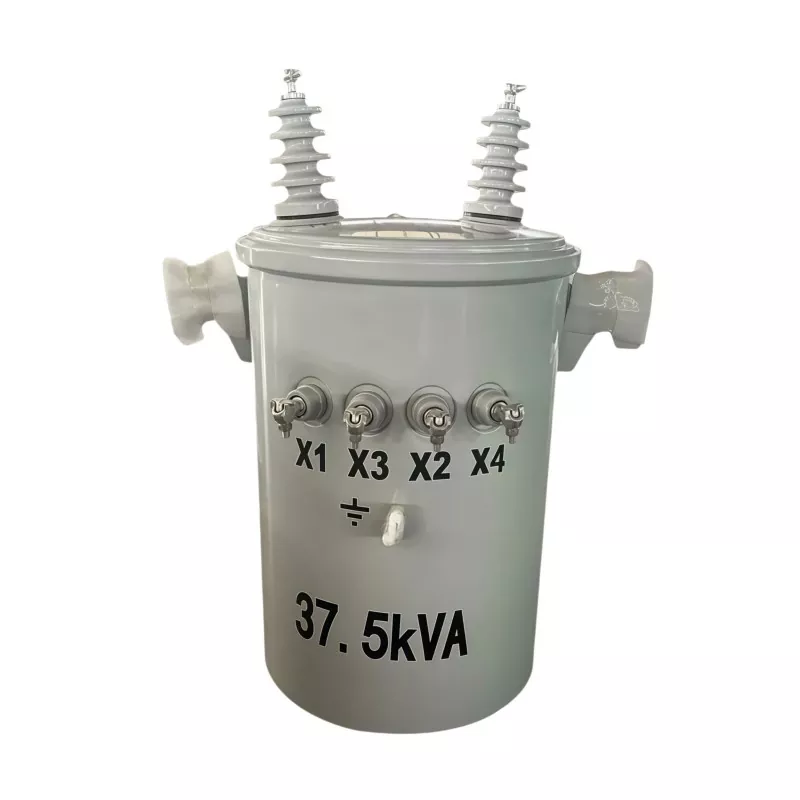

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA เป็นอุปกรณ์จำหน่ายไฟฟ้าที่ติดตั้งบนเสาไฟฟ้าหรือโครงสร้างรองรับเหนือศีรษะที่เทียบเคียงได้ หน้าที่หลักของมันคือการลดแรงดันไฟฟ้าปานกลางจากสายจ่ายไฟฟ้าเหนือศีรษะให้เป็นแรงดันไฟฟ้าที่ต่ำกว่าซึ่งผู้บริโภคในที่อยู่อาศัย เกษตรกรรม พาณิชยกรรม และอุตสาหกรรมเบาสามารถใช้ได้

อัตรา 37.5KVA แสดงถึงความจุไฟฟ้าที่ชัดเจนของหม้อแปลงไฟฟ้า ในการวางแผนการกระจายสินค้าในทางปฏิบัติ กำลังการผลิตนี้สามารถเหมาะสำหรับเครือข่ายที่มีความต้องการปานกลาง โดยที่หม้อแปลงขนาดใหญ่จะแนะนำกำลังการผลิตที่ไม่จำเป็น ในขณะที่หน่วยขนาดเล็กอาจมีการโอเวอร์โหลด

โครงสร้างแบบติดตั้งกับเสายังเป็นทางเลือกที่ใช้งานได้จริงนอกเหนือจากอุปกรณ์ที่ติดตั้งภาคพื้นดิน เนื่องจากหม้อแปลงได้รับการยกระดับ พื้นที่ดินอันมีค่าจึงยังคงเหลืออยู่สำหรับถนน อาคาร งานเกษตรกรรม หรือโครงสร้างพื้นฐานอื่นๆ

สำหรับผู้ซื้อที่กำลังศึกษาการกำหนดค่าหม้อแปลงต่างๆ โซลูชันหม้อแปลงไฟฟ้าของ Guangbian จะให้ข้อมูลเพิ่มเติมเกี่ยวกับตัวเลือกหม้อแปลงแบบจุ่มน้ำมัน ชนิดแห้ง และแบบติดเสา

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA ทำงานอย่างไร

หลักการทำงานเป็นไปตามการเหนี่ยวนำแม่เหล็กไฟฟ้า แม้ว่าอุปกรณ์จะมีขนาดกะทัดรัด แต่การทำงานของอุปกรณ์นั้นขึ้นอยู่กับประสิทธิภาพการทำงานร่วมกันระหว่างแกนแม่เหล็ก ขดลวดปฐมภูมิ ขดลวดทุติยภูมิ ระบบฉนวน และตัวกลางทำความเย็น

1. อินพุตแรงดันไฟฟ้าปานกลาง

พลังงานไฟฟ้ามาจากเครือข่ายการจำหน่ายเหนือศีรษะและเข้าสู่ขดลวดปฐมภูมิของหม้อแปลงไฟฟ้า การกำหนดค่าแรงดันไฟฟ้าขาเข้าและขาออกที่แน่นอนขึ้นอยู่กับข้อกำหนดของโครงการและมาตรฐานสาธารณูปโภคที่เกี่ยวข้อง

2. การสร้างสนามแม่เหล็ก

กระแสสลับที่ไหลผ่านขดลวดปฐมภูมิจะสร้างสนามแม่เหล็กที่เปลี่ยนแปลงในแกนหม้อแปลง เหล็กไฟฟ้าแบบเกรนมักใช้ในแกนหม้อแปลงไฟฟ้าระบบจำหน่ายเนื่องจากคุณสมบัติทางแม่เหล็กช่วยควบคุมการสูญเสียแกน

3. การแปลงแรงดันไฟฟ้า

สนามแม่เหล็กที่เปลี่ยนแปลงจะทำให้เกิดแรงดันไฟฟ้าในขดลวดทุติยภูมิ อัตราส่วนการหมุนระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิจะกำหนดความสัมพันธ์ในการเปลี่ยนแปลงแรงดันไฟฟ้า ทำให้สามารถลดแหล่งจ่ายแรงดันไฟฟ้าปานกลางให้เป็นแรงดันไฟฟ้าต่ำกว่าที่ใช้งานได้

4. การส่งพลังงานแรงดันต่ำ

จากนั้นกระแสไฟฟ้าที่แปลงแล้วจะถูกส่งไปยังโหลดที่เชื่อมต่อผ่านเครือข่ายการจำหน่ายไฟฟ้าแรงต่ำ ขนาดของหม้อแปลงที่เหมาะสมช่วยรักษาสภาพการทำงานที่ยอมรับได้ในขณะเดียวกันก็หลีกเลี่ยงกำลังการผลิตและการสูญเสียพลังงานที่ไม่จำเป็น

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA ใช้ที่ไหน?

กำลังการผลิต 37.5KVA เกี่ยวข้องอย่างยิ่งกับระบบจำหน่ายที่มีความต้องการไฟฟ้าต่ำถึงปานกลาง การใช้งานทั่วไปได้แก่:

• การกระจายที่อยู่อาศัย:จัดหาบ้านเรือน กลุ่มที่อยู่อาศัยในชนบท และชุมชนเล็กๆ
• การใช้พลังงานไฟฟ้าในชนบท:รองรับการขยายโครงข่ายในพื้นที่ที่มีการใช้การกระจายค่าโสหุ้ยอย่างแพร่หลาย
• สิ่งอำนวยความสะดวกทางการเกษตร:จำหน่ายไฟฟ้าให้กับเครื่องสูบน้ำ อาคารฟาร์ม สิ่งอำนวยความสะดวกด้านปศุสัตว์ และอุปกรณ์เรือนกระจก
• อาคารพาณิชย์ขนาดเล็ก:สนับสนุนร้านค้า สำนักงาน โรงปฏิบัติงาน สถานที่จัดเก็บ และสถานที่ที่คล้ายกัน
• โหลดอุตสาหกรรมเบา:จัดหาโรงงานแปรรูปขนาดเล็กและโรงซ่อมบำรุงที่มีความต้องการปานกลาง
• โครงการชั่วคราว:ให้บริการจำหน่ายไฟฟ้ากลางแจ้งสำหรับงานก่อสร้างหรืองานวิศวกรรมที่เลือกสรร

ก่อนที่จะระบุหม้อแปลงไฟฟ้า วิศวกรควรคำนวณความต้องการโหลดจริงและที่คาดไว้ แทนที่จะเลือกอุปกรณ์ตามกำลังการผลิตที่ระบุเท่านั้น

คุณสมบัติที่สำคัญของหม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA คืออะไร?

ลักษณะการก่อสร้างและประสิทธิภาพหลายประการมีอิทธิพลต่อความเหมาะสมของหม้อแปลงแบบติดเสาสำหรับโครงการจำหน่ายกลางแจ้ง

สำหรับทีมจัดซื้อ ควรประเมินคุณลักษณะเหล่านี้ร่วมกับอัตราส่วนแรงดันไฟฟ้าที่ต้องการ ความถี่ การกำหนดค่าเฟส ระดับฉนวน สภาพแวดล้อม มาตรฐานที่ใช้บังคับ และข้อกำหนดด้านสาธารณูปโภค

หม้อแปลงไฟฟ้าผลิตขึ้นมาได้อย่างไร?

คุณภาพการผลิตมีความสัมพันธ์โดยตรงกับความน่าเชื่อถือของหม้อแปลง สำหรับยูนิตที่ติดตั้งเสาขนาด 37.5KVA กระบวนการผลิตเกี่ยวข้องกับขั้นตอนการควบคุมหลายขั้นตอน แทนที่จะประกอบเพียงถัง แกน และขดลวด

การประดิษฐ์แกน

แกนผลิตจากแผ่นเหล็กไฟฟ้าที่ตัดให้ได้ขนาดควบคุมแล้วประกอบเป็นวงจรแม่เหล็ก การเรียงซ้อน การจัดเรียงข้อต่อ สภาพพื้นผิว และแรงกดในการจับยึดที่เหมาะสม ช่วยควบคุมการสูญเสียทางแม่เหล็กและความเสถียรทางกล

การม้วนที่แม่นยำ

ขั้นตอนการม้วนจะกำหนดคุณลักษณะทางไฟฟ้าและเครื่องกลที่สำคัญ ข้อมูลผลิตภัณฑ์ของ Guangbian ระบุขดลวดทองแดงบริสุทธิ์สำหรับหน่วย 37.5KVA ขนาดตัวนำ จำนวนรอบ ความตึงของขดลวด การจัดเรียงชั้น และระบบฉนวน ล้วนจำเป็นต้องได้รับการควบคุมอย่างระมัดระวัง

หลังจากการพันขดลวด การทำให้สูญญากาศสามารถช่วยให้วัสดุฉนวนทะลุช่องว่างภายในขดลวดและปรับปรุงการตรึงทางกล สมรรถนะของฉนวน และการถ่ายเทความร้อน

การประกอบแกนและคอยล์

ขดลวดสำเร็จรูปจะประกอบเข้ากับแกนหม้อแปลง ส่วนประกอบฉนวน และจุดต่อไฟฟ้า ระยะห่างที่เหมาะสมระหว่างส่วนประกอบที่ได้รับพลังงานถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพของฉนวนและการทำงานที่ปลอดภัย

ประกอบถัง

ชิ้นส่วนที่ใช้งานถูกติดตั้งภายในถังหม้อแปลงและแช่อยู่ในน้ำมันฉนวน น้ำมันทำหน้าที่เป็นทั้งตัวกลางฉนวนไฟฟ้าและเป็นตัวกลางในการทำความเย็น ข้อมูลการผลิตที่ตีพิมพ์ของ Guangbian ระบุว่าน้ำมันฉนวนแร่จะถูกทำให้แห้งและกำจัดก๊าซก่อนบรรจุ ในขณะที่รอยเชื่อมของถังได้รับการตรวจสอบเพื่อความสมบูรณ์

ผู้ซื้อควรพิจารณาการทดสอบอะไรบ้าง?

การทดสอบในโรงงานเป็นส่วนสำคัญของการจัดหาหม้อแปลงไฟฟ้า เนื่องจากประสิทธิภาพทางไฟฟ้าไม่สามารถประเมินได้อย่างน่าเชื่อถือจากรูปลักษณ์ภายนอกเพียงอย่างเดียว ตามข้อมูลผลิตภัณฑ์ที่เผยแพร่ของ Guangbian ระบุว่าเครื่องขนาด 37.5KVA ผ่านการทดสอบหลายครั้งก่อนจัดส่ง

• การทดสอบขณะไม่มีโหลด:ตรวจสอบกระแสและความสูญเสียที่เกี่ยวข้องกับแกนภายใต้สภาวะที่ไม่มีโหลด
• การทดสอบโหลด:ประเมินการสูญเสียโหลดและประสิทธิภาพที่เพิ่มขึ้นของอุณหภูมิภายใต้สภาวะการทำงานที่กำหนด
• ทนต่อการทดสอบแรงดันไฟฟ้า:ตรวจสอบความสามารถในการเป็นฉนวนกับแรงดันไฟฟ้าทดสอบความถี่กำลังและความถี่ที่ระบุ
• การทดสอบแรงดันอิมพัลส์:ช่วยประเมินความสามารถของระบบฉนวนในการทนต่อสภาวะแรงดันไฟเกินชั่วคราว
• การทดสอบน้ำมันฉนวน:ประเมินคุณสมบัติ เช่น แรงดันพังทลาย และคุณลักษณะที่เกี่ยวข้องกับความชื้น
• การวัดความต้านทานกระแสตรง:ช่วยระบุความผิดปกติในความต้านทานของขดลวดและการเชื่อมต่อทางไฟฟ้า

สำหรับการจัดซื้อโครงการ ผู้ซื้อควรขอรายงานการทดสอบที่เกี่ยวข้องและยืนยันว่าข้อกำหนดการทดสอบสอดคล้องกับมาตรฐานของประเทศปลายทางและข้อกำหนดทางเทคนิคของสาธารณูปโภคในท้องถิ่น

เหตุใดจึงเลือกหม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดเสา

หม้อแปลงแบบติดเสานั้นใช้งานได้จริงโดยเฉพาะในกรณีที่เครือข่ายการจำหน่ายต้องอาศัยตัวนำเหนือศีรษะอยู่แล้ว การกำหนดค่าแบบยกระดับสามารถนำเสนอข้อดีทางวิศวกรรมและโครงสร้างพื้นฐานหลายประการ

• การใช้พื้นที่อย่างมีประสิทธิภาพ:หม้อแปลงไฟฟ้าไม่ต้องการพื้นที่ติดตั้งระดับพื้นดินขนาดใหญ่
• ความเข้ากันได้กับเครือข่ายเหนือศีรษะ:การกำหนดค่าเชื่อมต่ออย่างเป็นธรรมชาติกับสายจ่ายค่าใช้จ่าย
• ข้อกำหนดทางแพ่งที่ลดลง:เมื่อเทียบกับการติดตั้งภาคพื้นดินบางประเภท อาจจำเป็นต้องใช้โครงสร้างพื้นดินเฉพาะน้อยกว่า
• การใช้งานจริงในชนบท:การกำหนดค่านี้เหมาะสำหรับการขยายเครือข่ายการกระจายข้ามชุมชนที่กระจัดกระจาย
• ความเหมาะสมกลางแจ้ง:โครงสร้างที่ทนต่อสภาพอากาศรองรับสภาพการทำงานที่เปิดโล่ง
• การบำรุงรักษาที่เข้าถึงได้:เจ้าหน้าที่สาธารณูปโภคสามารถตรวจสอบและให้บริการอุปกรณ์โดยใช้ขั้นตอนความปลอดภัยที่เหมาะสม

อย่างไรก็ตาม การติดตั้งจะต้องเป็นไปตามหลักปฏิบัติด้านไฟฟ้าในท้องถิ่น ข้อกำหนดในการโหลดเสา ระยะห่าง กฎการต่อลงดิน ข้อกำหนดในการป้องกัน และขั้นตอนด้านสาธารณูปโภค การเลือกหม้อแปลงจึงควรรวมเข้ากับการออกแบบการกระจายโดยรวม แทนที่จะถือเป็นการตัดสินใจซื้อแบบแยกส่วน

ผู้ซื้อควรเลือกหม้อแปลงไฟฟ้าที่เหมาะสมอย่างไร?

การเลือกหม้อแปลงขนาด 37.5KVA เกี่ยวข้องมากกว่าการยืนยันหมายเลข KVA วิศวกรฝ่ายจัดซื้อควรตรวจสอบข้อกำหนดทางไฟฟ้าและสิ่งแวดล้อมให้ครบถ้วนก่อนทำการสั่งซื้อ

1. ยืนยันการโหลด:คำนวณความต้องการในปัจจุบันและการเติบโตในอนาคตที่สมเหตุสมผล
2. ยืนยันข้อกำหนดด้านแรงดันไฟฟ้า:ระบุแรงดันไฟฟ้าหลักและรองตามระบบจำหน่าย
3. ตรวจสอบการกำหนดค่าเฟส:ตรวจสอบว่าโครงการต้องใช้อุปกรณ์เฟสเดียวหรือสามเฟส
4. ความถี่ในการตรวจสอบ:ยืนยันความเข้ากันได้กับความถี่กริดไฟฟ้าในพื้นที่
5. ประเมินเงื่อนไขการติดตั้ง:พิจารณาอุณหภูมิ ระดับความสูง ความชื้น มลพิษ ลม และการสัมผัสโดยรอบ
6. ตรวจสอบข้อกำหนดการป้องกัน:ฟิวส์ประสานงาน การป้องกันไฟกระชาก สายดิน และอุปกรณ์ป้องกันอื่นๆ
7. ขอเอกสารทางเทคนิค:ตรวจสอบแบบร่าง ข้อมูลป้ายชื่อ รายงานผลการทดสอบ และมาตรฐานที่เกี่ยวข้อง
8. ประเมินความสามารถของซัพพลายเออร์:พิจารณาประสบการณ์การผลิต ขั้นตอนการตรวจสอบ การตรวจสอบย้อนกลับ ความสามารถในการจัดส่ง และการสนับสนุนหลังการขาย

ซัพพลายเออร์หม้อแปลงที่เชื่อถือได้ควรจะสามารถหารือเกี่ยวกับพารามิเตอร์เหล่านี้ก่อนการผลิต เพื่อให้การกำหนดค่าขั้นสุดท้ายตรงกับโครงการจริง แทนที่จะอาศัยข้อกำหนดทั่วไป

คำถามที่พบบ่อย

37.5KVA หมายถึงอะไรบนหม้อแปลง?

37.5KVA คือความจุไฟฟ้าที่ชัดเจนของหม้อแปลงไฟฟ้า โดยจะระบุความสามารถในการโหลดทางไฟฟ้าภายใต้สภาวะการทำงานที่ระบุ และควรพิจารณาร่วมกับแรงดันไฟฟ้า ตัวประกอบกำลัง สภาวะแวดล้อม และข้อกำหนดการออกแบบที่เกี่ยวข้อง

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA สามารถติดตั้งได้ที่ไหน?

สามารถใช้ในระบบจำหน่ายค่าโสหุ้ยที่เหมาะสมที่ให้บริการชุมชนที่อยู่อาศัย พื้นที่ชนบท ฟาร์ม สิ่งอำนวยความสะดวกเชิงพาณิชย์ขนาดเล็ก พื้นที่อุตสาหกรรมเบา และโครงการไฟฟ้าชั่วคราวที่เลือก

เหตุใดขดลวดทองแดงจึงมีความสำคัญ?

ทองแดงมีค่าการนำไฟฟ้าสูงและมีคุณสมบัติทางกลที่ดีสำหรับขดลวดหม้อแปลง ขนาดตัวนำที่เหมาะสมและการควบคุมความตึงของขดลวดก็เป็นสิ่งจำเป็นเช่นกัน ดังนั้นวัสดุที่พันขดลวดจึงไม่ควรได้รับการประเมินโดยอิสระจากการออกแบบขดลวดที่สมบูรณ์

หม้อแปลงไฟฟ้าแบบติดเสาเหมาะกับทุกโครงการหรือไม่?

ไม่ ความเหมาะสมขึ้นอยู่กับข้อกำหนดด้านโหลด ระดับแรงดันไฟฟ้า การกำหนดค่าเครือข่าย สภาพแวดล้อมการติดตั้ง มาตรฐานสาธารณูปโภค ความสามารถในการรับน้ำหนักของเสา ระยะห่างด้านความปลอดภัย และกฎข้อบังคับทางไฟฟ้าในท้องถิ่น วิศวกรไฟฟ้าที่มีคุณสมบัติเหมาะสมควรยืนยันข้อกำหนดขั้นสุดท้าย

ฉันควรขออะไรจากผู้ผลิตหม้อแปลงไฟฟ้า?

ผู้ซื้อควรพิจารณาขอแบบทางเทคนิค ข้อมูลป้ายชื่อ เอกสารการทดสอบตามปกติ มาตรฐานที่เกี่ยวข้อง ข้อมูลการติดตั้ง เงื่อนไขการรับประกัน รายละเอียดบรรจุภัณฑ์ และข้อกำหนดในการจัดส่ง สำหรับการจัดซื้อโครงการ การตรวจสอบย้อนกลับและการทดสอบโรงงานที่จัดทำเป็นเอกสารก็มีคุณค่าเช่นกัน

บทสรุป

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาขนาด 37.5KVA เป็นวิธีที่ปฏิบัติได้จริงในการลดระดับไฟฟ้าแรงดันปานกลางสำหรับการกระจายโหลดปานกลาง ในขณะที่ใช้โครงสร้างพื้นฐานเหนือศีรษะอย่างมีประสิทธิภาพ ประสิทธิภาพการทำงานขึ้นอยู่กับระบบวิศวกรรมที่สมบูรณ์ รวมถึงการก่อสร้างแกน คุณภาพขดลวดทองแดง ฉนวน การระบายความร้อน ความสมบูรณ์ของถัง การทดสอบจากโรงงาน และการติดตั้งที่ถูกต้อง Guangbian ผลิตหม้อแปลงไฟฟ้าแบบติดเสาในประเทศจีน และสนับสนุนผู้ซื้อทั่วโลกด้วยโซลูชันการจัดซื้อและหม้อแปลงไฟฟ้าโดยตรงจากโรงงาน หากคุณกำลังวางแผนโครงการผลิตไฟฟ้าในชนบท ระบบจำหน่ายสาธารณูปโภค เครือข่ายพลังงานเพื่อการเกษตร หรือการใช้งานเชิงพาณิชย์ติดต่อเราเพื่อหารือเกี่ยวกับแรงดันไฟฟ้า ความจุ เงื่อนไขการติดตั้ง ข้อกำหนดในการทดสอบ และโซลูชันหม้อแปลงที่ปรับแต่งสำหรับโครงการของคุณ
