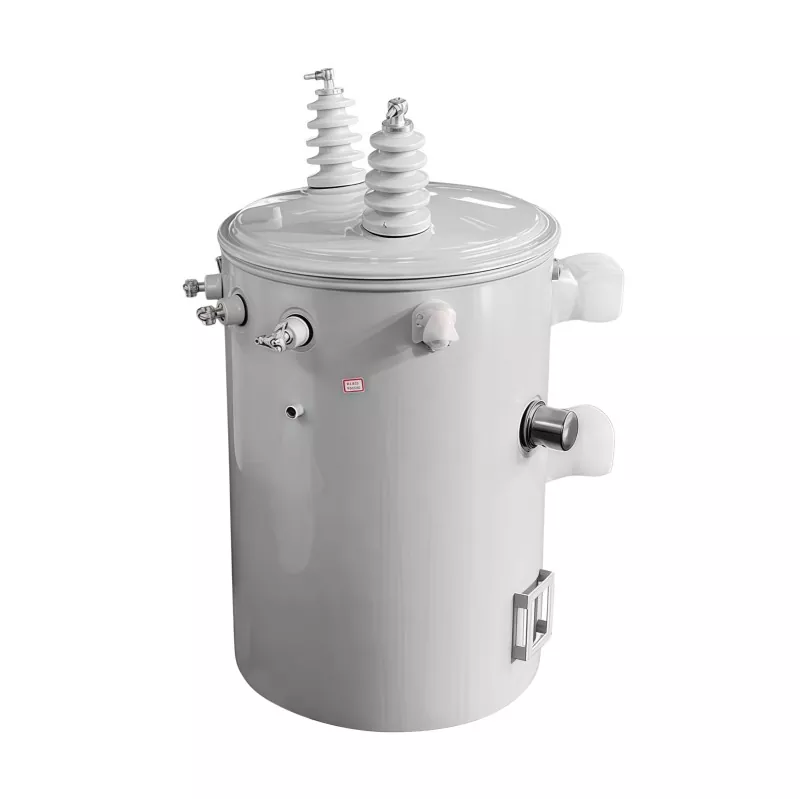

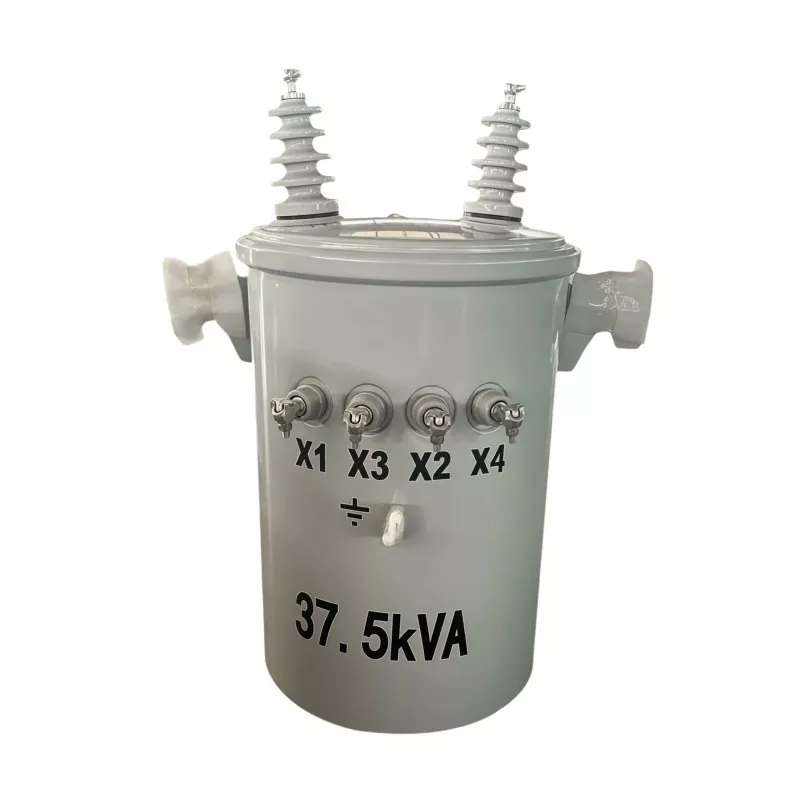

หม้อแปลงไฟฟ้าแบบติดเสา 37.5KVA

หม้อแปลงไฟฟ้าแบบติดตั้งบนเสาขนาด 37.5KVA เป็นหม้อแปลงไฟฟ้าจำหน่ายที่ติดตั้งบนเสาไฟฟ้าเพื่อลดไฟฟ้าแรงดันปานกลางจากสายไฟฟ้าให้เหลือแรงดันไฟฟ้าที่ใช้งานได้ต่ำสำหรับการใช้งานด้านที่อยู่อาศัย การพาณิชย์ เกษตรกรรม และอุตสาหกรรมเบา ด้วยความจุพิกัด 37.5 กิโลโวลต์แอมแปร์ (KVA) มักใช้ในระบบจำหน่ายไฟฟ้าเหนือศีรษะเพื่อจ่ายไฟฟ้าที่มีเสถียรภาพ มีประสิทธิภาพ และเชื่อถือได้ในเขตเมืองและชนบท การออกแบบติดตั้งเสาขนาดกะทัดรัดช่วยประหยัดพื้นที่ภาคพื้นดิน ลดความยุ่งยากในการติดตั้ง และรองรับเครือข่ายการกระจายพลังงานที่คุ้มค่า

หลักการทำงาน

หม้อแปลงไฟฟ้าแบบติดเสาทำงานตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า

อินพุตไฟฟ้าแรงสูง

ไฟฟ้าแรงปานกลางหรือแรงสูงถูกจ่ายให้กับขดลวดปฐมภูมิผ่านสายจำหน่ายเหนือศีรษะ

การสร้างสนามแม่เหล็ก

เมื่อกระแสสลับไหลผ่านขดลวดปฐมภูมิ มันจะสร้างสนามแม่เหล็กที่เปลี่ยนแปลงภายในแกนหม้อแปลง

การแปลงแรงดันไฟฟ้า

สนามแม่เหล็กนี้เหนี่ยวนำให้เกิดแรงดันไฟฟ้าในขดลวดทุติยภูมิ ขึ้นอยู่กับอัตราส่วนรอบระหว่างขดลวด แรงดันไฟฟ้าจะลดลงเหลือระดับที่ใช้งานได้ต่ำกว่า

อุปทานเอาต์พุตที่มีเสถียรภาพ

จากนั้นไฟฟ้าแรงดันต่ำที่ผ่านการแปลงแล้วจะถูกส่งไปยังผู้ใช้ที่อยู่อาศัย พาณิชยกรรม หรืออุตสาหกรรมด้วยประสิทธิภาพที่มั่นคง

การใช้งาน

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA ได้รับการออกแบบมาสำหรับระบบจำหน่ายโหลดต่ำถึงปานกลาง โดยสามารถลดระดับไฟฟ้าแรงดันปานกลางเป็นแรงดันไฟฟ้าต่ำที่ใช้งานได้สำหรับผู้ใช้ปลายทางอย่างมีประสิทธิภาพ มีการใช้กันอย่างแพร่หลายในสถานการณ์ต่อไปนี้:

การจำหน่ายไฟฟ้าที่อยู่อาศัย

เหมาะสำหรับย่านที่อยู่อาศัย บ้านในชนบท และชุมชนขนาดเล็ก ที่ให้ไฟฟ้าที่เสถียรสำหรับให้แสงสว่าง เครื่องใช้ในบ้าน และการใช้พลังงานรายวัน

โครงการไฟฟ้าในชนบท

มักใช้ในการขยายกริดในชนบทและระบบจ่ายไฟในพื้นที่ห่างไกล เนื่องจากติดตั้งง่ายและต้องการการบำรุงรักษาต่ำ

ระบบไฟฟ้าการเกษตร

เหมาะสำหรับฟาร์ม ระบบชลประทาน สิ่งอำนวยความสะดวกด้านปศุสัตว์ และโรงเรือน เครื่องสูบน้ำ มอเตอร์ และเครื่องจักรกลการเกษตร

สิ่งอำนวยความสะดวกเชิงพาณิชย์ขนาดเล็ก

ใช้กันอย่างแพร่หลายในสำนักงานขนาดเล็ก ร้านค้าปลีก สถานีบริการน้ำมัน โรงปฏิบัติงาน และสถานที่จัดเก็บสำหรับการจ่ายไฟฟ้าเชิงพาณิชย์ที่มีความเสถียร

การใช้งานในอุตสาหกรรมเบา

ใช้ในโรงงานขนาดเล็ก โรงงานแปรรูป และสถานที่ซ่อมบำรุงที่มีความต้องการพลังงานปานกลาง

โครงการจ่ายไฟชั่วคราว

พบได้ทั่วไปในสถานที่ก่อสร้างและโครงการวิศวกรรมกลางแจ้งชั่วคราวที่ต้องการการกระจายพลังงานที่ยืดหยุ่นและเชื่อถือได้

มาดูกันว่า GUANGBIAN สร้างมันขึ้นมาได้อย่างไร

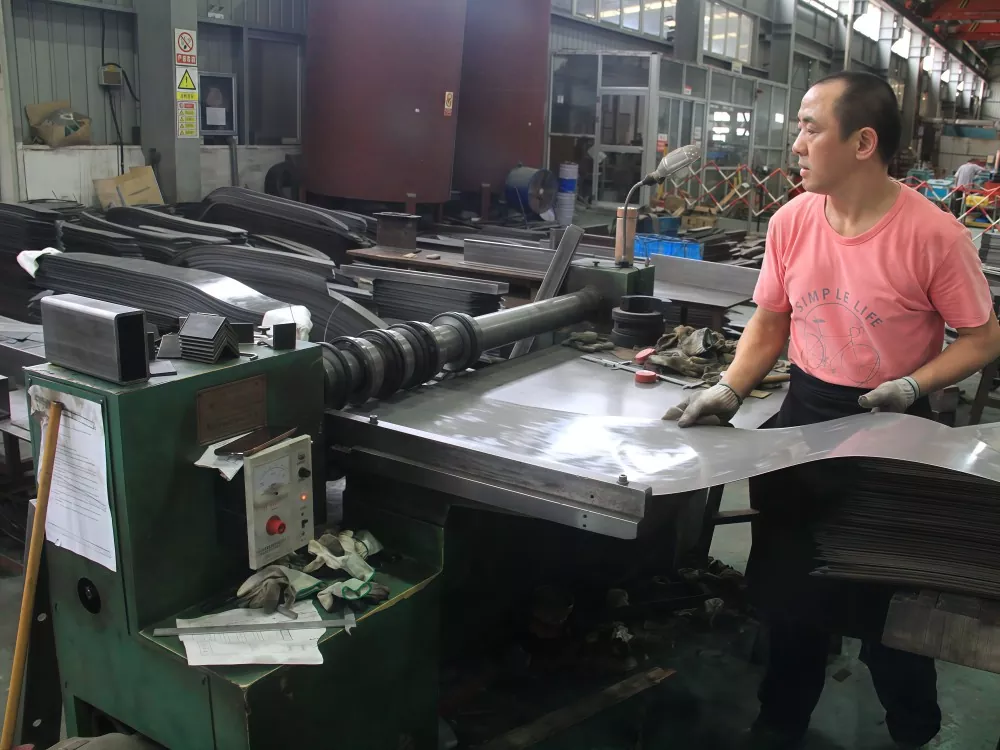

ขั้นตอนที่ 1: การประดิษฐ์แกน

แกนเริ่มต้นด้วยเหล็กซิลิกอนที่มีลายเกรน มีคุณสมบัติเป็นแม่เหล็กได้ดี แต่เปราะ คุณไม่สามารถประทับตราได้เหมือนเหล็กทั่วไป

เราตัดแผ่นให้ได้ขนาดเฉพาะ จากนั้นวางซ้อนกันทีละชั้นบนอุปกรณ์พิเศษ ข้อต่อของแต่ละชั้นจะชดเชยจากข้อต่อด้านล่าง ซึ่งช่วยให้ช่องว่างอากาศในเส้นทางแม่เหล็กเหลือน้อยที่สุด เมื่อเราไปถึงความหนาเป้าหมายแล้ว ปึกทั้งหมดจะถูกจับยึดให้แน่นและเคลือบด้วยสุญญากาศเพื่อล็อคทุกอย่างให้เข้าที่

กระบวนการผลิตหม้อแปลงขึ้นอยู่กับขั้นตอนนี้ ปัจจัยสแต็ค ความเรียบของพื้นผิว แรงกดในการจับยึด พลาดสิ่งเหล่านี้ไป และความสูญเสียที่ไม่มีโหลดจะเกินจากข้อมูลจำเพาะ

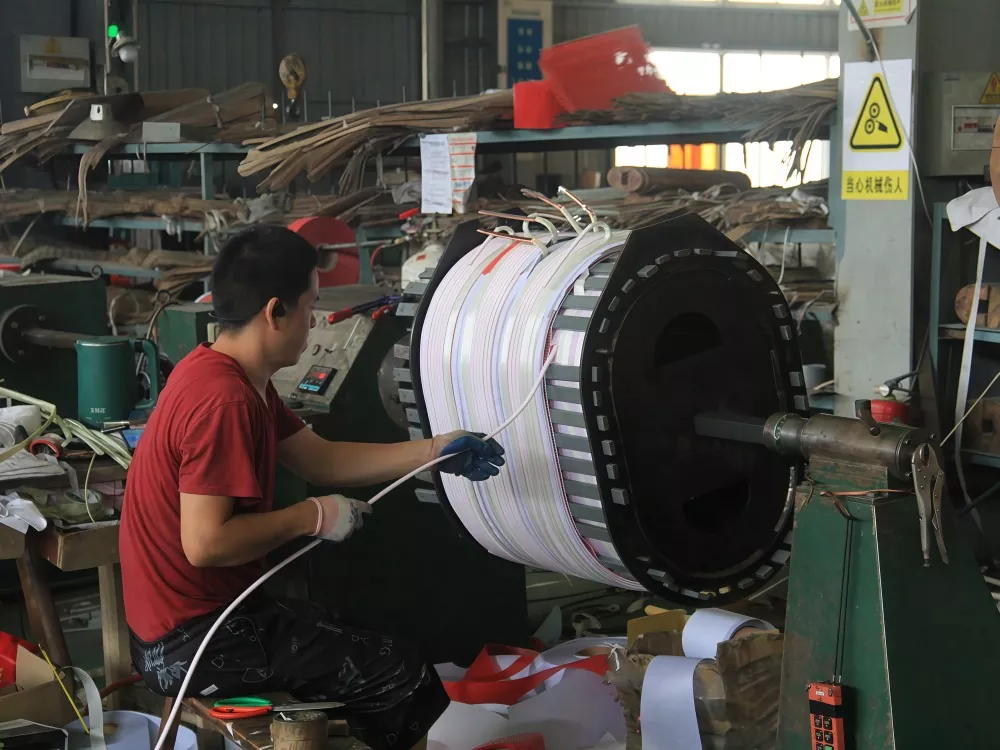

ขั้นตอนที่ 2: คดเคี้ยว

นี่คือจุดที่มันมีความสำคัญ ร้านม้วนทำงานด้วยอุณหภูมิและความชื้นที่ควบคุมได้ ผู้ปฏิบัติงานนั่งอยู่ที่เครื่องม้วน ป้อนลวดทองแดงลงบนตัวคอยล์ ทีละรอบ เพื่อรักษาให้สม่ำเสมอและแน่นหนา

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5 kva ของ GANGBIAN ใช้ขดลวดทองแดงบริสุทธิ์ ไม่ใช่อะลูมิเนียม เราผลิตสิ่งเหล่านี้ที่โรงงานในจีน และทุกรายละเอียดมีความสำคัญ: ขนาดสายไฟ จำนวนรอบ รูปแบบการเรียงเป็นชั้น ลมหลวมเกินไป ขดลวดขาดความแข็งแรงทางกล ลมแรงเกินไปจนฉนวนพัง

เมื่อเกิดแผล ขดลวดจะผ่านการชุบสูญญากาศ ฉนวนวานิชซึมเข้าไปในทุกช่องว่าง ล็อคการหมุนให้เข้าที่ และให้ขดลวดทั้งความเป็นฉนวนและการกระจายความร้อนได้ดีขึ้น

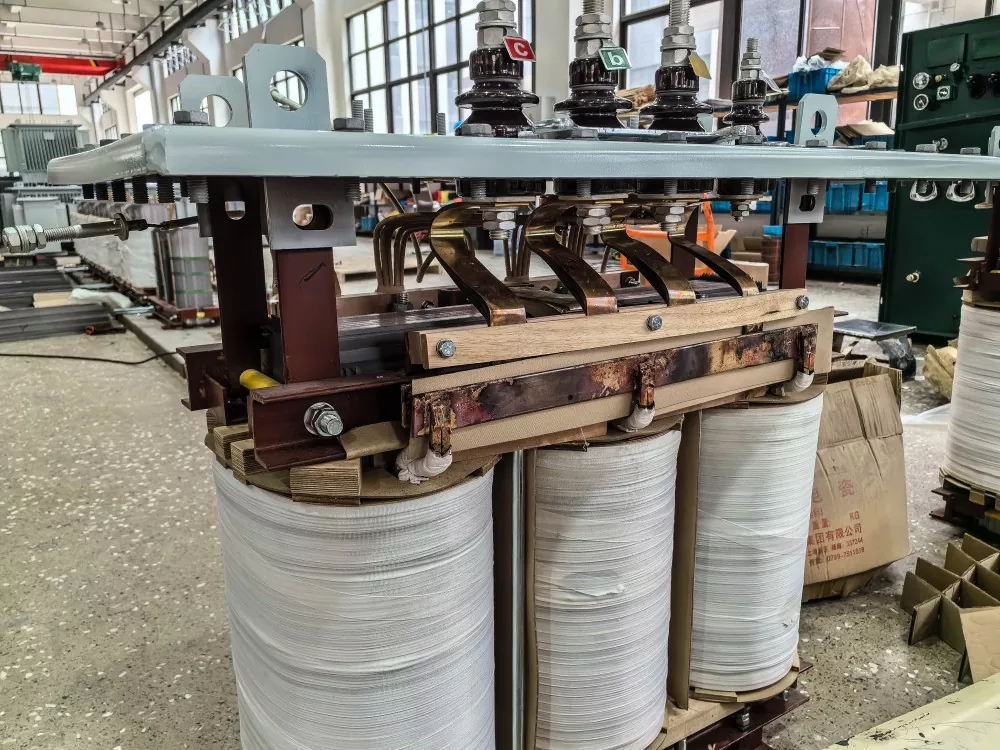

ขั้นตอนที่ 3: การประกอบแกนและคอยล์

ขดลวดพันแผลเลื่อนไปที่ขาแกนกลาง ตัวเว้นระยะฉนวนเข้าไป สายไฟเชื่อมต่อ และชิ้นส่วนที่ใช้งานอยู่ทั้งหมดเป็นรูปเป็นร่าง ระยะห่างระหว่างขดลวดต้องเป็นไปตามมาตรฐาน—ไม่มีทางลัด

เมื่อประกอบแล้ว ชิ้นส่วนที่ใช้งานจะต้องผ่านการทดสอบจากโรงงานหม้อแปลงทันที: การทนต่อการทดสอบแรงดันไฟฟ้าและการวัดความต้านทาน DC สิ่งใดที่ผิดปกติแม้แต่น้อยก็ถูกจับได้ในขั้นตอนนี้

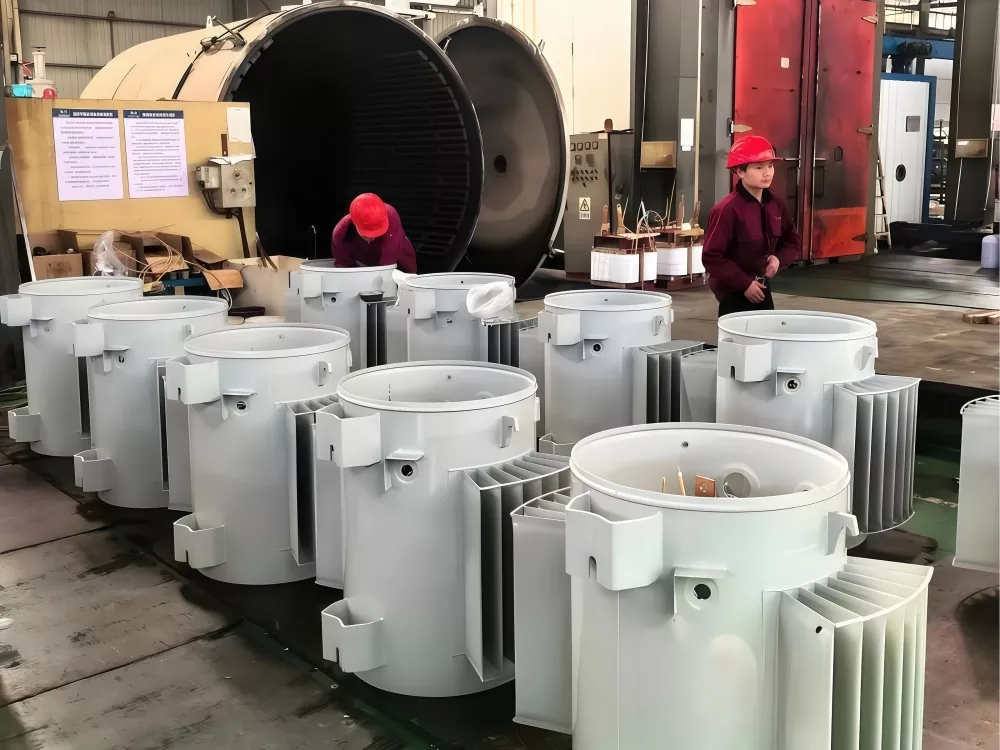

ขั้นตอนที่ 4: การประกอบถัง

ชิ้นส่วนที่ใช้งานผ่านการตรวจสอบหรือไม่? มันจะหย่อนลงไปในถัง ถังคือเปลือกของหม้อแปลง บรรจุด้วยน้ำมันฉนวนที่ทำหน้าที่สองหน้าที่: ตัวกั้นไดอิเล็กทริกและสารหล่อเย็น

เราใช้น้ำมันฉนวนแร่คุณภาพสูงที่ GUANGBIAN อบแห้งและไล่ก๊าซออกก่อนจะเข้าไป ตัวถังมีโครงสร้างแบบเชื่อม และตะเข็บเชื่อมทุกจุดจะได้รับการตรวจสอบด้วยรังสีเอกซ์ ไม่อนุญาตให้มีการรั่วไหล

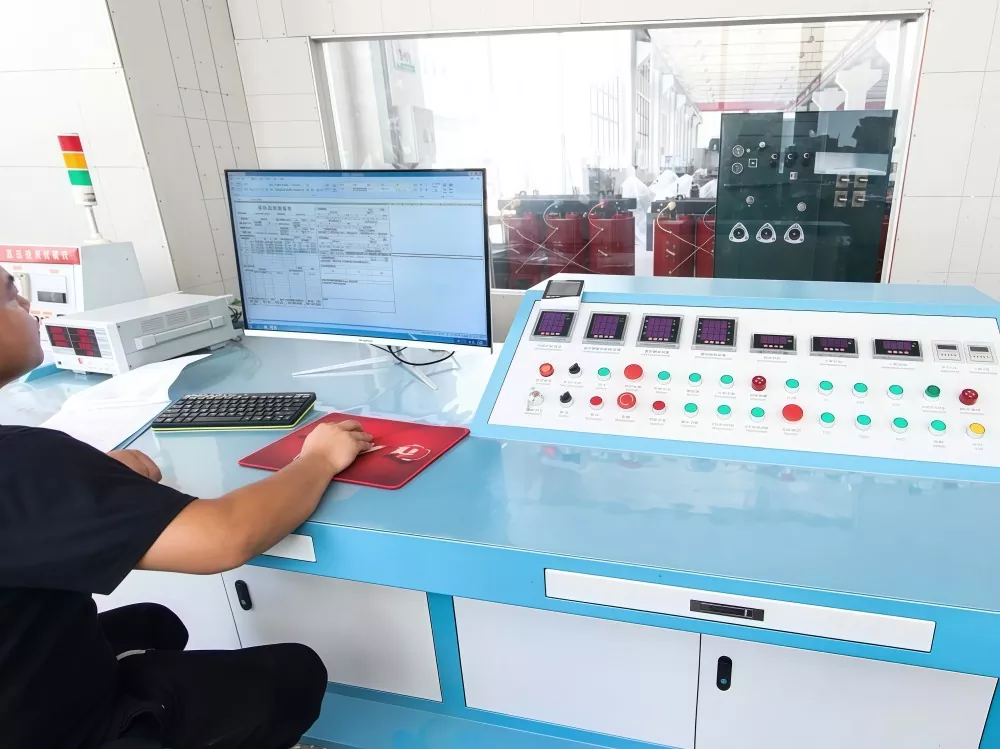

ขั้นตอนที่ 5: การทดสอบขั้นสุดท้าย

ก่อนที่หน่วยใดๆ จะออกจากโรงงาน จะมีการดำเนินการทดสอบอย่างเต็มรูปแบบ:

การทดสอบขณะไม่มีโหลด: เราเพิ่มพลังให้กับเครื่องโดยไม่ได้เชื่อมต่อกับฝั่งรองเลย การอ่านค่าปัจจุบันและการสูญเสียจะบอกเราว่าแกนกลางทำงานอยู่หรือไม่ สำหรับหม้อแปลงแบบติดตั้งบนเสาขนาด 37.5 kva การสูญเสียขณะไม่มีโหลดจะต้องอยู่ที่ ≤113W หรือต่ำกว่า

การทดสอบโหลด: ใส่โหลดเต็มพิกัดแล้วดูตัวเลข การสูญเสียน้ำหนักจะอยู่ที่ ≤413W และอุณหภูมิที่เพิ่มขึ้นจะไม่เกิน 65°C

การทดสอบการทนต่อแรงดันไฟฟ้า: 21kV ที่ความถี่กำลังของขดลวด HV เป็นเวลาหนึ่งนาทีเต็ม 10kV ที่ฝั่ง LV หากฉนวนยังคงอยู่เราก็เดินหน้าต่อไป

การทดสอบแรงดันอิมพัลส์: สไปค์ 60kV กระทบกับกระแสหลัก และ 30kV กระทบกับกระแสรอง สิ่งนี้จะบอกคุณว่าหม้อแปลงขดลวดทองแดงสามารถรองรับเหตุการณ์ฟ้าผ่าจริงได้หรือไม่

การทดสอบน้ำมันที่เป็นฉนวน: แรงดันพังทลาย ปริมาณความชื้น ปัจจัยการกระจาย—แต่ละรายการต้องผ่าน

ทุกการทดสอบชัดเจน? จากนั้น—และเมื่อนั้นเท่านั้น—จึงจะได้รับฉลากโรงงาน

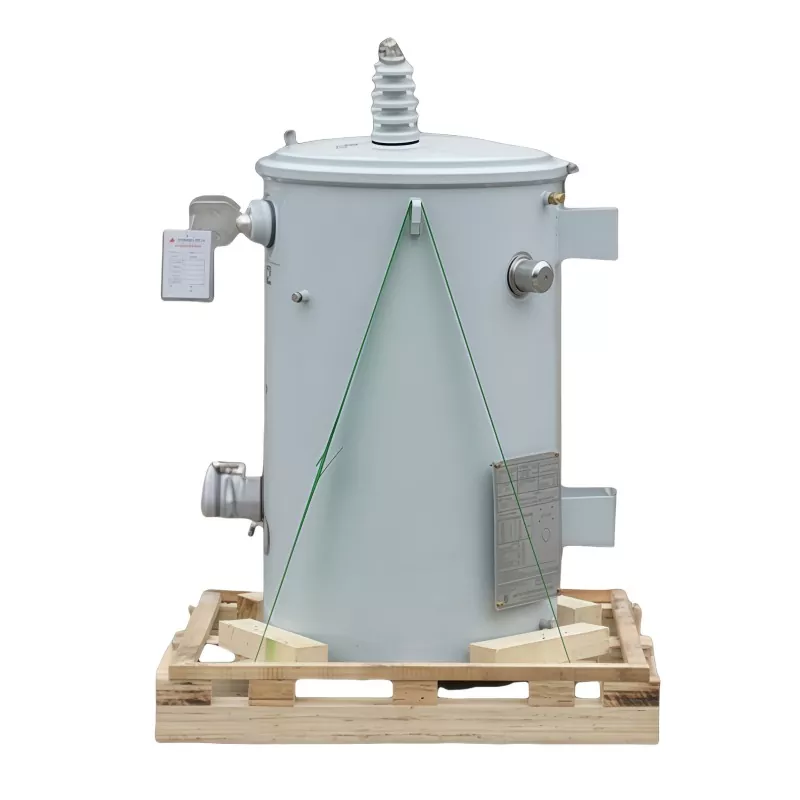

ขั้นตอนที่ 6: การบรรจุและจัดส่ง

ผ่านการทดสอบทั้งหมดหรือไม่? หม้อแปลงไฟฟ้ามีฝาปิดกันความชื้น มัดไว้บนพาเลทไม้ และพร้อมสำหรับการขนส่ง หน่วย GUANGBIAN ทุกหน่วยมีหมายเลขประจำเครื่องที่ไม่ซ้ำกัน ซึ่งมองเห็นได้บนป้ายชื่อและฐาน ติดตามหมายเลขนั้น แล้วคุณจะพบวันที่ผลิต บันทึกการทดสอบ แม้แต่ชุดวัตถุดิบที่ใส่เข้าไป

ถึงตอนนี้คุณก็จะได้ภาพแล้ว หม้อแปลงไฟฟ้าแบบติดเสาขนาด 37.5KVA ไม่ใช่แค่โลหะและสายไฟที่รวมเข้าด้วยกัน กระบวนการผลิตหม้อแปลงไฟฟ้าต้องใช้ฝีมือจริงและคนจริงใส่ใจทุกขั้นตอน ราคามีความสำคัญ แต่ความสามารถในการผลิตและการควบคุมคุณภาพมีความสำคัญมากกว่า

เหตุใดจึงต้องใช้หม้อแปลงไฟฟ้าแบบติดเสา

เมื่อเปรียบเทียบกับหม้อแปลงแบบติดตั้งภาคพื้นดิน หม้อแปลงแบบติดเสามีข้อดีที่สำคัญหลายประการ:

การติดตั้งประหยัดพื้นที่

ติดตั้งบนเสาไฟฟ้า ช่วยลดความจำเป็นในการใช้พื้นที่ภาคพื้นดินหรือห้องหม้อแปลงไฟฟ้าโดยเฉพาะ

ลดต้นทุนโครงสร้างพื้นฐาน

ลดต้นทุนการก่อสร้างโดยหลีกเลี่ยงความจำเป็นในการสร้างฐานราก สิ่งปิดล้อม หรืองานโยธาเพิ่มเติม

มีประสิทธิภาพในการกระจายสินค้าในชนบท

เหมาะอย่างยิ่งสำหรับพื้นที่ชนบทและพื้นที่ห่างไกลซึ่งมักใช้เครือข่ายการกระจายค่าโสหุ้ย

เข้าถึงการบำรุงรักษาได้ง่าย

ติดตั้งที่ความสูงที่สะดวกสำหรับการตรวจสอบ การบำรุงรักษา และการเปลี่ยน ช่วยลดเวลาหยุดทำงาน

ความปลอดภัยขั้นสูง

การติดตั้งแบบยกระดับช่วยลดความเสี่ยงของการสัมผัสโดยไม่ได้ตั้งใจ การก่อกวน และความเสียหายต่อสิ่งแวดล้อม

การทำงานกลางแจ้งที่เชื่อถือได้

ออกแบบมาให้มีคุณสมบัติทนต่อสภาพอากาศและการกัดกร่อนเพื่อการใช้งานกลางแจ้งในระยะยาว

เหมาะสำหรับเครือข่ายไฟฟ้าเหนือศีรษะ

ใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้าเหนือศีรษะในฐานะโซลูชันพลังงานที่คุ้มต้นทุนและมีประสิทธิภาพ

ต้องการที่จะเห็นมันด้วยตัวคุณเอง? GUANGBIAN ผลิตที่โรงงานในจีนของเรา และเรายินดีต้อนรับการเยี่ยมชมโรงงาน สามารถติดต่อเพื่อจัดตารางทัวร์ได้
